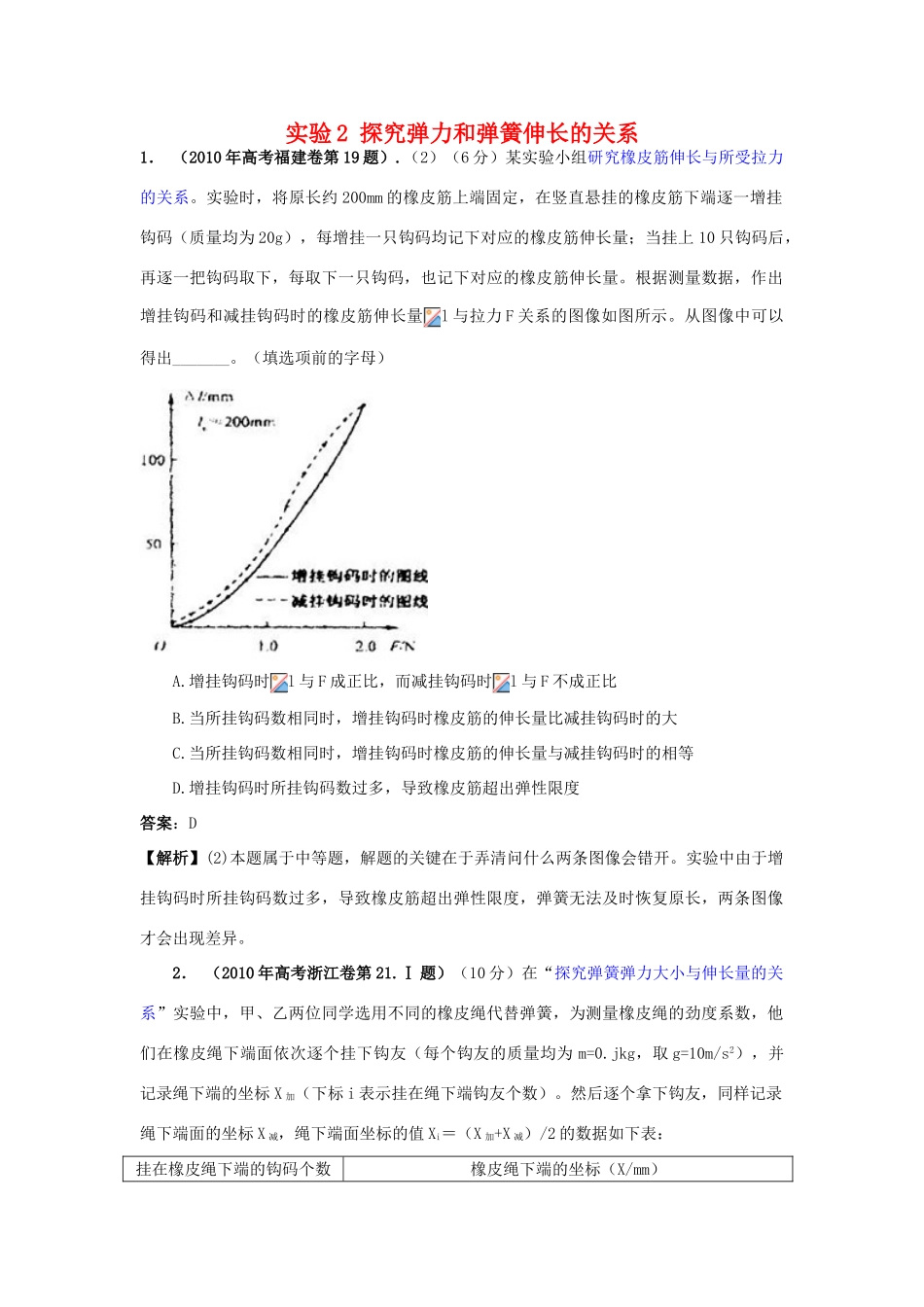

实验 2 探究弹力和弹簧伸长的关系1． （2010 年高考福建卷第 19 题）
（2）（6 分）某实验小组研究橡皮筋伸长与所受拉力的关系
实验时，将原长约 200mm 的橡皮筋上端固定，在竖直悬挂的橡皮筋下端逐一增挂钩码（质量均为 20g），每增挂一只钩码均记下对应的橡皮筋伸长量；当挂上 10 只钩码后，再逐一把钩码取下，每取下一只钩码，也记下对应的橡皮筋伸长量
根据测量数据，作出增挂钩码和减挂钩码时的橡皮筋伸长量l 与拉力 F 关系的图像如图所示
从图像中可以得出_______
（填选项前的字母）A
增挂钩码时l 与 F 成正比，而减挂钩码时l 与 F 不成正比B
当所挂钩码数相同时，增挂钩码时橡皮筋的伸长量比减挂钩码时的大C
当所挂钩码数相同时，增挂钩码时橡皮筋的伸长量与减挂钩码时的相等D
增挂钩码时所挂钩码数过多，导致橡皮筋超出弹性限度答案：D【解析】(2)本题属于中等题，解题的关键在于弄清问什么两条图像会错开
实验中由于增挂钩码时所挂钩码数过多，导致橡皮筋超出弹性限度，弹簧无法及时恢复原长，两条图像才会出现差异
2． （2010 年高考浙江卷第 21
Ⅰ 题）（10 分）在“探究弹簧弹力大小与伸长量的关系”实验中，甲、乙两位同学选用不同的橡皮绳代替弹簧，为测量橡皮绳的劲度系数，他们在橡皮绳下端面依次逐个挂下钩友（每个钩友的质量均为 m=0
jkg，取 g=10m/s2），并记录绳下端的坐标 X 加（下标 i 表示挂在绳下端钩友个数）
然后逐个拿下钩友，同样记录绳下端面的坐标 X 减，绳下端面坐标的值 Xi＝（X 加+X 减）/2 的数据如下表：挂在橡皮绳下端的钩码个数橡皮绳下端的坐标（X/mm）甲乙1216
0（1）同一橡皮绳的 X 加 X 减（大于
