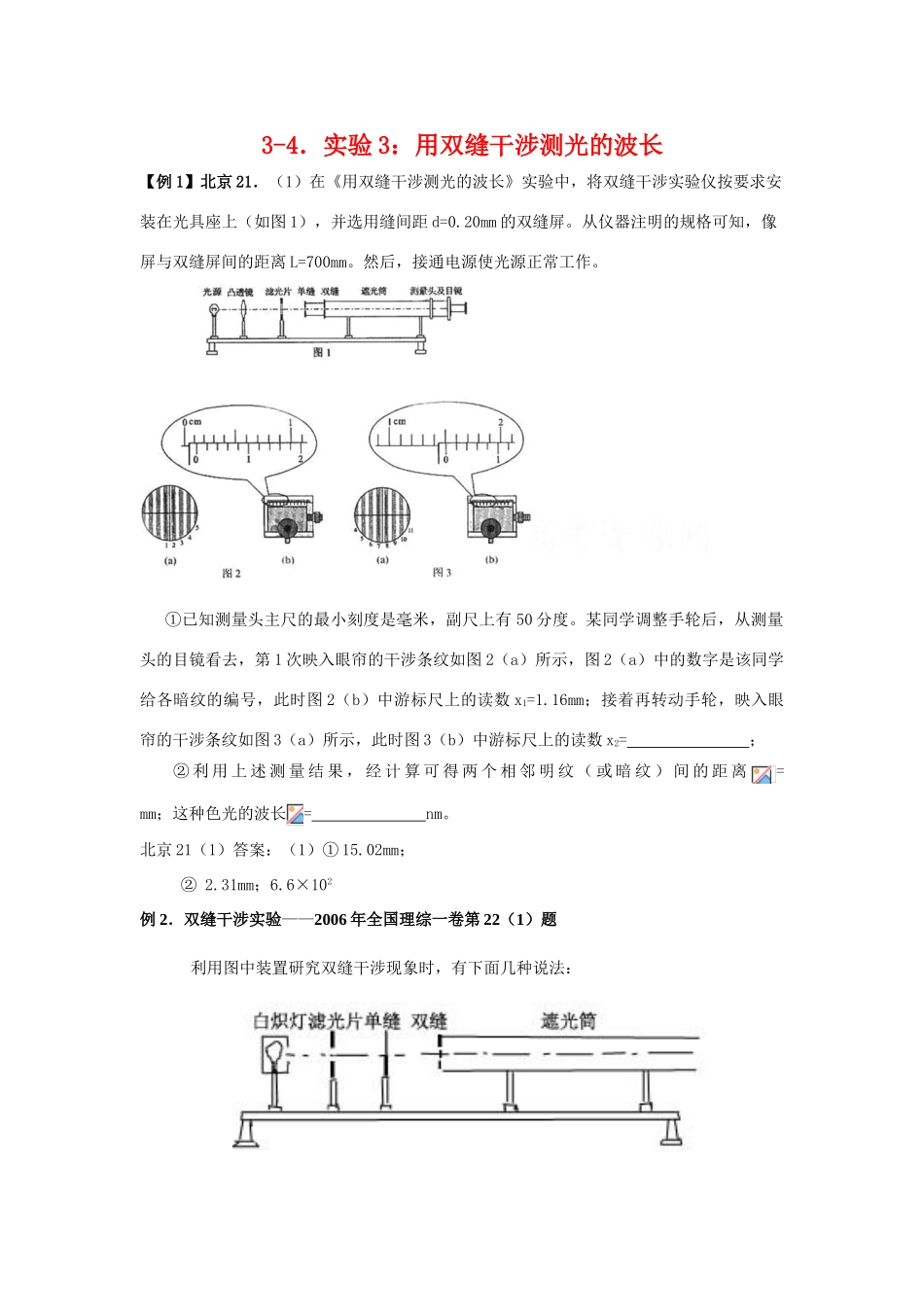

3-4．实验 3：用双缝干涉测光的波长【例 1】北京 21．（1）在《用双缝干涉测光的波长》实验中，将双缝干涉实验仪按要求安装在光具座上（如图 1），并选用缝间距 d=0.20mm 的双缝屏。从仪器注明的规格可知，像屏与双缝屏间的距离 L=700mm。然后，接通电源使光源正常工作。 ①已知测量头主尺的最小刻度是毫米，副尺上有 50 分度。某同学调整手轮后，从测量头的目镜看去，第 1 次映入眼帘的干涉条纹如图 2（a）所示，图 2（a）中的数字是该同学给各暗纹的编号，此时图 2（b）中游标尺上的读数 x1=1.16mm；接着再转动手轮，映入眼帘的干涉条纹如图 3（a）所示，此时图 3（b）中游标尺上的读数 x2= ； ② 利 用 上 述 测 量 结 果 ， 经 计 算 可 得 两 个 相 邻 明 纹 （ 或 暗 纹 ） 间 的 距 离= mm；这种色光的波长= nm。北京 21（1）答案：（1）① 15.02mm；② 2.31mm；6.6×102例 2．双缝干涉实验——2006 年全国理综一卷第 22（1）题利用图中装置研究双缝干涉现象时，有下面几种说法：A．将屏移近双缝，干涉条纹间距变窄B．将滤光片由蓝色的换成红色的，干涉条纹间距变宽C．将单缝向双缝移动一小段距离后，干涉条纹间距变宽D．换一个两缝之间距离较大的双缝，干涉条纹间距变窄E．去掉滤光片后，干涉现象消失其中正确的是______________解：根据公式，A。L 变大，变宽；B。变大，变宽；C。间距不变；D。d 变大，间距变小没；E。入射光变为白光，干涉条纹变为彩色的。所以本题选BD。点评：把公式与物理量对应起来，联系实际。例 3． 2005 年天津理综卷第 22 题（16 分）现有毛玻璃屏 A．双缝 B．白光光源 C．单缝 D和透红光的滤光片 E 等光学元件，要把它们放在图 1 所示的光具座上组装成双缝干涉装置，用以测量红光的波长。（05 天津）⑴ 将白光光源 C 放在光具座最左端，依次放置其他光学元件，由左至右，表示各光学元件的字母排列顺序应为 C．_________．A。⑵ 本实验的步骤有：① 取下遮光筒左侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；② 按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上；③ 用米尺测量双缝到屏的距离；④ 用测量头（其读数方法同螺旋测微器）测量数条亮纹间的距离。 在操作步骤②时还应注意___________________和___________________。⑶ 将测量头的分划板中心刻线与某条亮纹中心对齐，...
