高考物理艺考生大二轮总复习 上篇 专题四 电路与电磁感应 第1讲 直流电路与交流电路教学案-人教版高三全册物理教学案

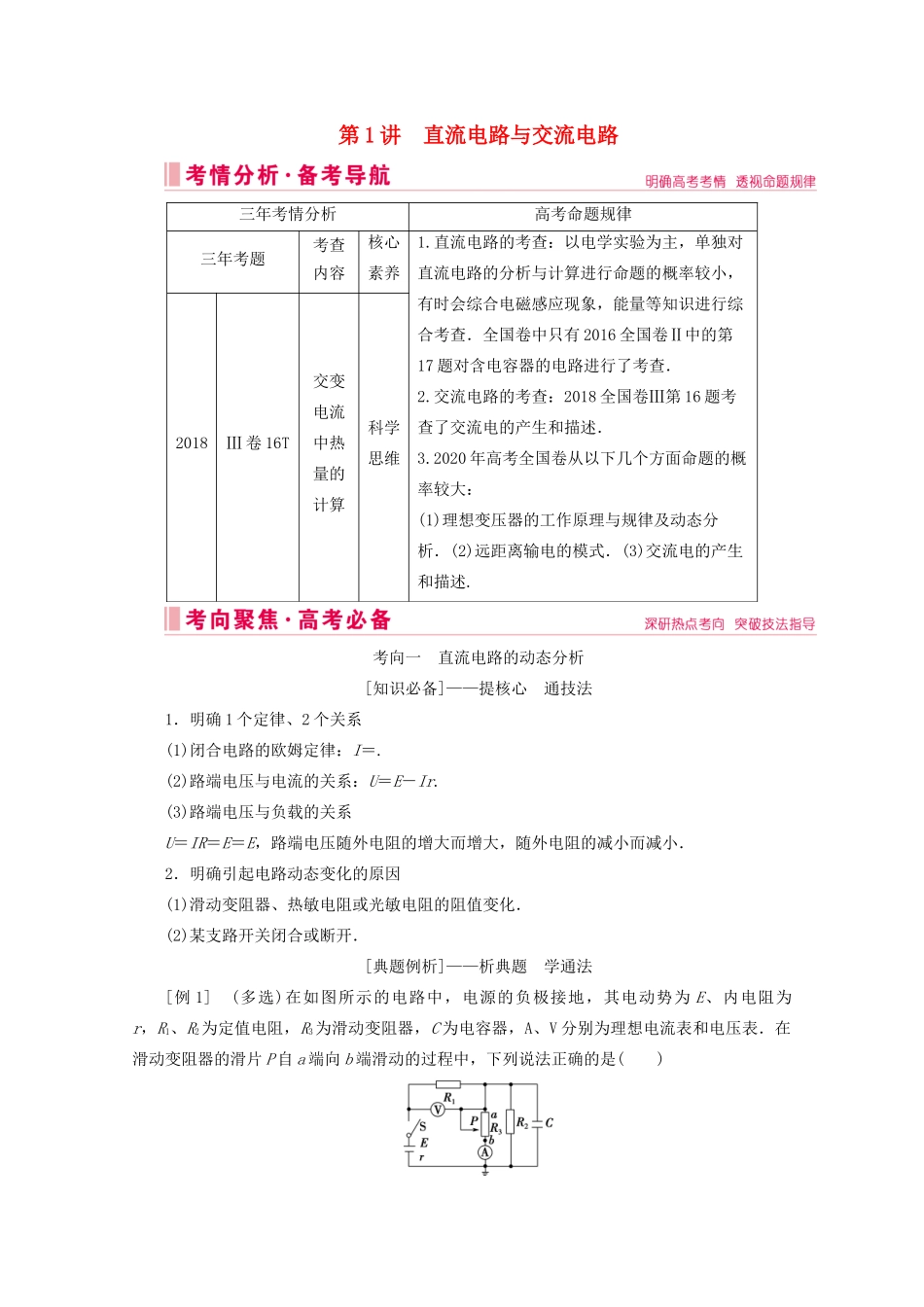

第 1 讲 直流电路与交流电路三年考情分析高考命题规律三年考题考查内容核心素养1.直流电路的考查：以电学实验为主，单独对直流电路的分析与计算进行命题的概率较小，有时会综合电磁感应现象，能量等知识进行综合考查．全国卷中只有 2016 全国卷Ⅱ中的第17 题对含电容器的电路进行了考查．2.交流电路的考查：2018 全国卷Ⅲ第 16 题考查了交流电的产生和描述．3.2020 年高考全国卷从以下几个方面命题的概率较大：(1)理想变压器的工作原理与规律及动态分析．(2)远距离输电的模式．(3)交流电的产生和描述.2018Ⅲ 卷 16T交变电流中热量的计算科学思维考向一 直流电路的动态分析[知识必备]——提核心 通技法1．明确 1 个定律、2 个关系(1)闭合电路的欧姆定律：I＝.(2)路端电压与电流的关系：U＝E－Ir.(3)路端电压与负载的关系U＝IR＝E＝E，路端电压随外电阻的增大而增大，随外电阻的减小而减小．2．明确引起电路动态变化的原因(1)滑动变阻器、热敏电阻或光敏电阻的阻值变化．(2)某支路开关闭合或断开．[典题例析]——析典题 学通法[例 1] (多选)在如图所示的电路中，电源的负极接地，其电动势为 E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，C 为电容器，A、V 分别为理想电流表和电压表．在滑动变阻器的滑片 P 自 a 端向 b 端滑动的过程中，下列说法正确的是( )A．电压表示数减小B．电流表示数增大C．电容器 C 所带电荷量增多D．a 点的电势降低[审题指导] 滑动变阻器的滑片自 a 端向 b 端滑动→滑动变阻器接入电路的电阻减小→总电阻减小→总电流增大→局部电流、电压、功率变化，也可根据串反并同法或极限法求解．[解析] BD [基础解法：程序法 滑片 P 由 a 端向 b 端滑动，滑动变阻器接入电路的阻值减小，则电路总电阻减小，总电流增大，电阻 R1两端电压增大，电压表 V 示数变大，A 错误；电阻 R2两端的电压 U2＝E－I 总(R1＋r)，I 总增大，则 U2减小，I2＝，故 I2减小，电流表 A的示数 IA＝I 总－I2增大，B 正确；由于电容器两端的电压 UC＝U2减小，由 Q＝CUC知电容器所带电荷量 Q 减小，C 错误；Uab＝φa－φb＝φa＝U2，故 φa降低，D 正确．能力解法一：串反并同法 由于 R3减小，R2与 R3并联，则 U2、I2均减小，而 UC＝U2，Q＝CUC，知电容器所带电荷量 Q 减小，C 错误；Uab＝U2＝φa－φb＝φa减小，D 正确；因为 R1间接与 R3串联，故 I1、U1均增大，电压表...
