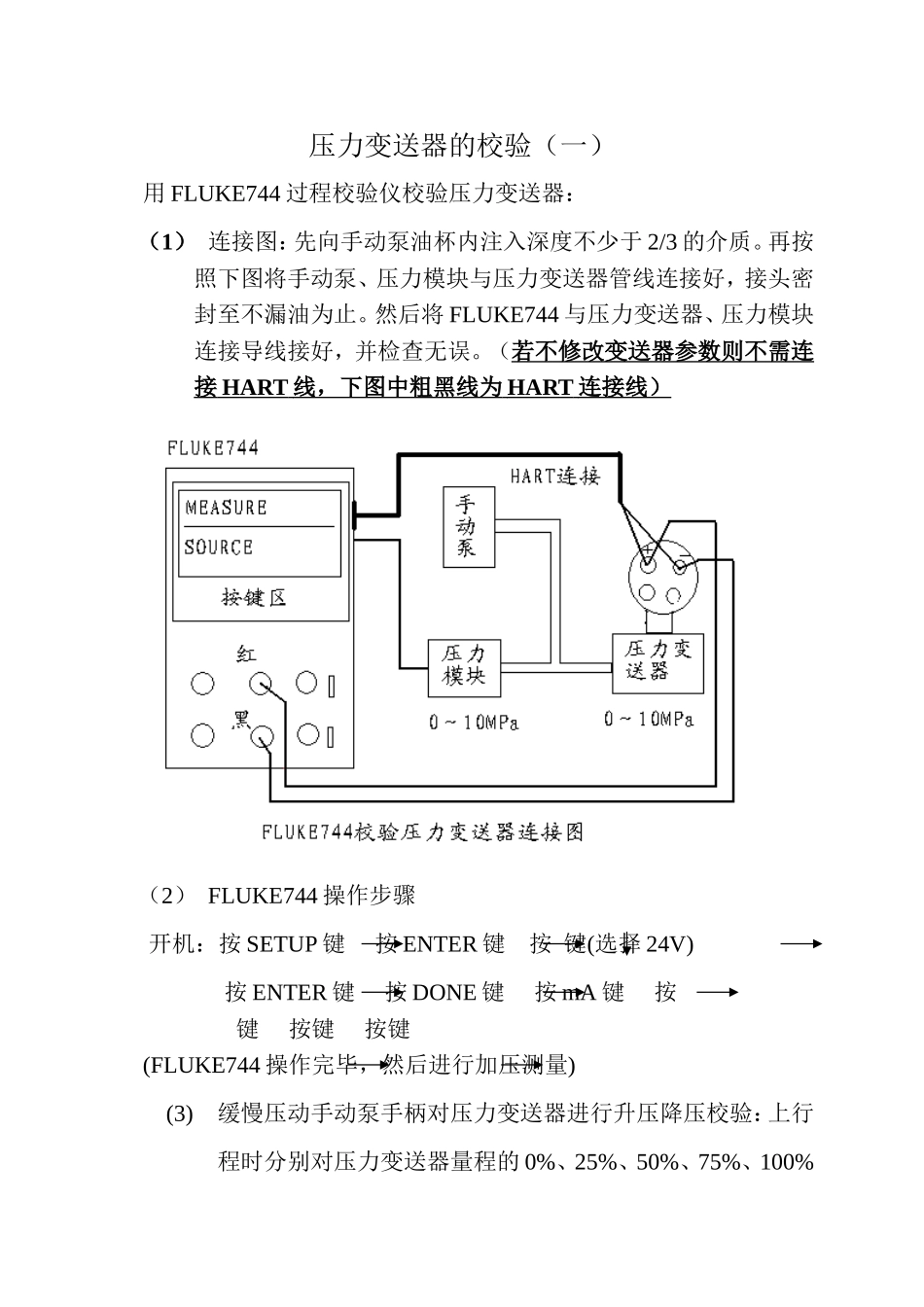

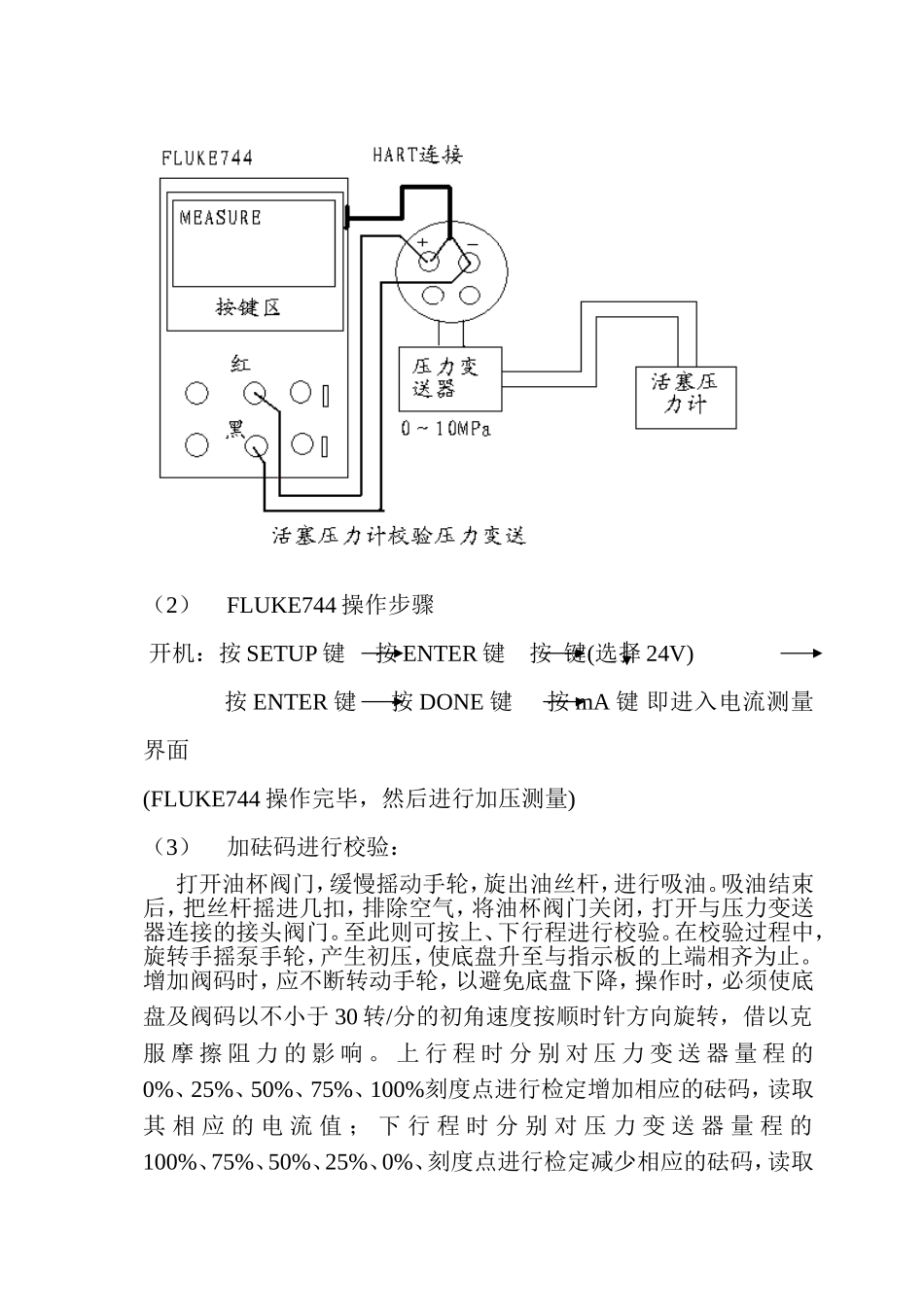

压力变送器的校验（一）用FLUKE744过程校验仪校验压力变送器：（1）连接图：先向手动泵油杯内注入深度不少于2/3的介质。再按照下图将手动泵、压力模块与压力变送器管线连接好，接头密封至不漏油为止。然后将FLUKE744与压力变送器、压力模块连接导线接好，并检查无误。（若不修改变送器参数则不需连接HART线，下图中粗黑线为HART连接线）（2）FLUKE744操作步骤开机：按SETUP键按ENTER键按键(选择24V)按ENTER键按DONE键按mA键按键按键按键(FLUKE744操作完毕，然后进行加压测量)(3)缓慢压动手动泵手柄对压力变送器进行升压降压校验：上行程时分别对压力变送器量程的0%、25%、50%、75%、100%刻度点进行检定，读取其相应的电流值；下行程时分别对压力变送器量程的100%、75%、50%、25%、0%、刻度点进行检定，读取其相应的电流值。然后比较上行程下行程时各个检定点的电流测量值与理论值之间的误差是否小于最大允许误差；再比较上行程下行程时同一检定点的电流差值是否小于最大回程误差。若两项都小于，则该压力变送器是合格的反之不合格。(4)校验完毕：将FLUKE744显示窗口退出到初始显示状态，停止向压力变送器输出24伏直流电源，关闭FLUKE744电源。打开手动泵的泄压阀将管线内压力泄放再关闭该阀。打开压力变送器的排污阀将压力变送器气室内的压力泄放完毕。拆除FLUKE744与压力变送器、压力模块连接导线。最后拆除压力变送器、手动泵、压力模块之间的连接管线。压力变送器的校验（二）用活塞式压力计校验压力变送器：（1）管路连接：先向油杯内注入深度不少于2/3的介质，然后按照下图将压力变送器与相应量程的活塞压力计的管线连接好，并确认无泄漏。再用导线将FLUKE744校验仪与压力变送器的相应接线端子连接，确认接线正确、牢靠。管路连接：（若不修改变送器参数则不需连接HART线，下图中粗黑线为HART连接线）（2）FLUKE744操作步骤开机：按SETUP键按ENTER键按键(选择24V)按ENTER键按DONE键按mA键即进入电流测量界面(FLUKE744操作完毕，然后进行加压测量)（3）加砝码进行校验：打开油杯阀门，缓慢摇动手轮，旋出油丝杆，进行吸油。吸油结束后，把丝杆摇进几扣，排除空气，将油杯阀门关闭，打开与压力变送器连接的接头阀门。至此则可按上、下行程进行校验。在校验过程中，旋转手摇泵手轮，产生初压，使底盘升至与指示板的上端相齐为止。增加阀码时，应不断转动手轮，以避免底盘下降，操作时，必须使底盘及阀码以不小于30转/分的初角速度按顺时针方向旋转，借以克服摩擦阻力的影响。上行程时分别对压力变送器量程的0%、25%、50%、75%、100%刻度点进行检定增加相应的砝码，读取其相应的电流值；下行程时分别对压力变送器量程的100%、75%、50%、25%、0%、刻度点进行检定减少相应的砝码，读取其相应的电流值。然后比较上行程下行程时各个检定点的电流测量值与理论值之间的误差是否小于最大允许误差；再比较上行程下行程时同一检定点的电流差值是否小于最大回程误差。若两项都小于则该压力变送器是合格的，反之不合格。（4）校验完毕：回转手轮，降压至接近零位前，打开油杯阀们，彻底消除余压。将油杯阀门打开，关闭与压力变送器连接的接头阀门。旋转手轮将使用介质打回油杯。关闭油杯阀门。将FLUKE744显示窗口退出到初始显示状态，停止向压力变送器输出24伏直流电源，关闭FLUKE744电源。拆除FLUKE744与压力变送器的连接导线。最后拆除压力变送器与活塞压力计之间的连接管线。温度变送器的校验（一）用FLUKE744过程校验仪校验温度变送器：（1）接图：按照下图用导线将FLUKE744与温度变送器连接，并确认接线准确、牢靠。（若不修改变送器参数则不需连接HART线，下图中粗黑线为HART连接线）（2）FLUKE744操作步骤开机：按SETUP键按ENTER键按键(选择24V)按ENTER键按DONE键按mA键按键按键按键(选择RTD)按ENTER键按键(选择PT100(385))按ENTER键从FLUKE744键盘上输入温度值，读取相应的电流值。（3）从FLUKE744键盘上输入温度值进行检定。上行程时所输入的温度值按照温度变送器量程的0%、25%、50%、75%、100%刻度点进行检定；下行程时所输入的温度值按照温度变送器量程的100%、75%、50%、25%、0%...
