支架技术规范书

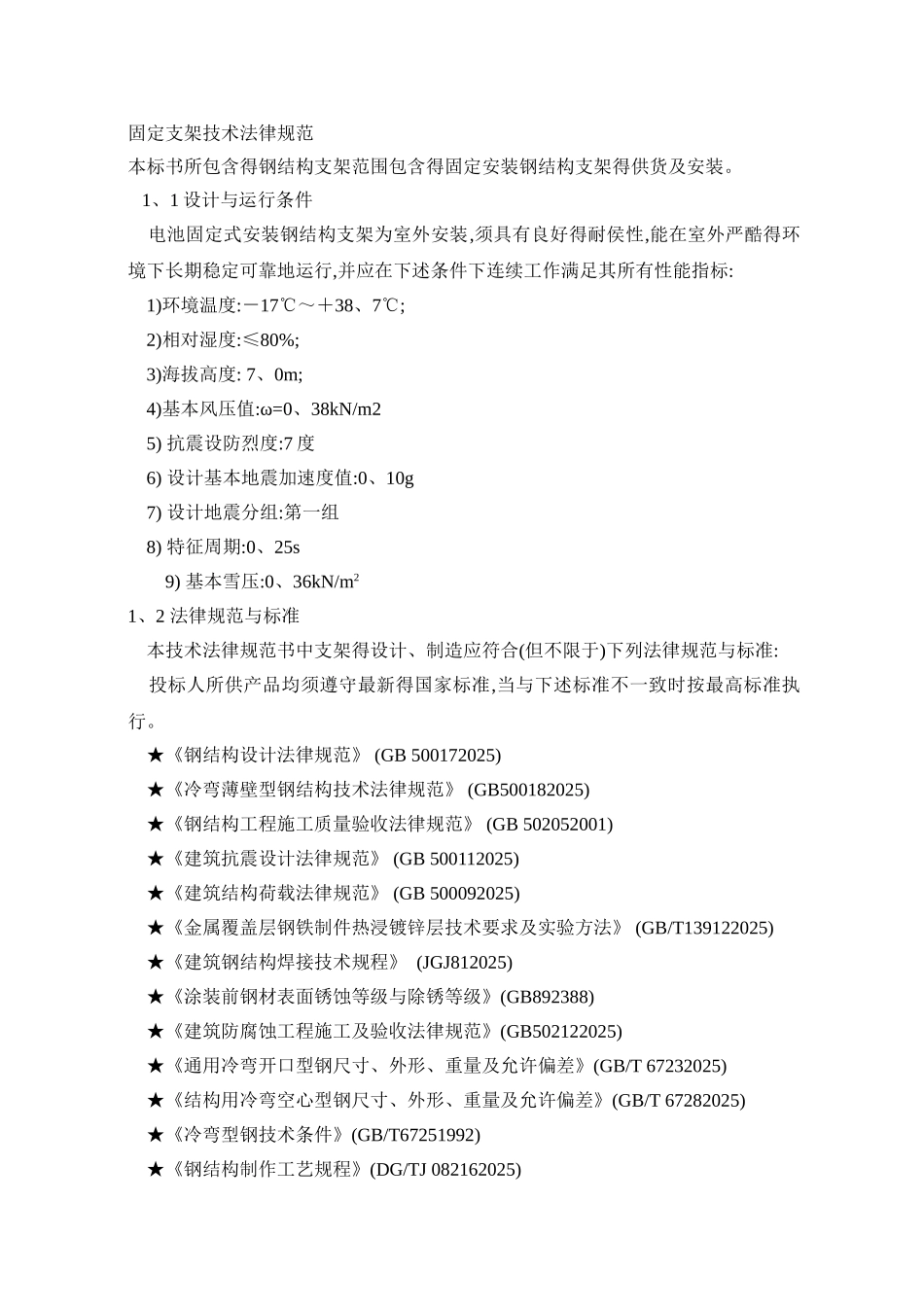

固定支架技术法律规范本标书所包含得钢结构支架范围包含得固定安装钢结构支架得供货及安装。1、1 设计与运行条件 电池固定式安装钢结构支架为室外安装,须具有良好得耐侯性,能在室外严酷得环境下长期稳定可靠地运行,并应在下述条件下连续工作满足其所有性能指标: 1)环境温度:－17℃～＋38、7℃; 2)相对湿度:≤80%; 3)海拔高度: 7、0m; 4)基本风压值:ω=0、38kN/m2 5) 抗震设防烈度:7 度 6) 设计基本地震加速度值:0、10g 7) 设计地震分组:第一组 8) 特征周期:0、25s9) 基本雪压:0、36kN/m2 1、2 法律规范与标准 本技术法律规范书中支架得设计、制造应符合(但不限于)下列法律规范与标准: 投标人所供产品均须遵守最新得国家标准,当与下述标准不一致时按最高标准执行。 ★《钢结构设计法律规范》 (GB 500172025) ★《冷弯薄壁型钢结构技术法律规范》 (GB500182025) ★《钢结构工程施工质量验收法律规范》 (GB 502052001) ★《建筑抗震设计法律规范》 (GB 500112025) ★《建筑结构荷载法律规范》 (GB 500092025) ★《金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法》 (GB/T139122025) ★《建筑钢结构焊接技术规程》 (JGJ812025) ★《涂装前钢材表面锈蚀等级与除锈等级》(GB892388) ★《建筑防腐蚀工程施工及验收法律规范》(GB502122025) ★《通用冷弯开口型钢尺寸、外形、重量及允许偏差》(GB/T 67232025) ★《结构用冷弯空心型钢尺寸、外形、重量及允许偏差》(GB/T 67282025) ★《冷弯型钢技术条件》(GB/T67251992) ★《钢结构制作工艺规程》(DG/TJ 082162025) ★《多功能钢铁表面处理液通用技术条件》(GB/T 12612 2025)1、3 主要技术方案 电池组件支架设计由前支腿、后支腿、斜梁、斜撑、檩条组成,基础采纳混凝土条基,各构件得截面形式为:前支腿:C80x40x15x2、0后支腿:C80x40x15x2、0斜梁:C80x40x15x2、0斜撑:C80x40x15x2、0檩条:C80x40x15x1、8混凝土条基:2750x390x 随坡屋面支腿底板:200x200x61、4 技术要求 (1)投标人应根据招标人提供得图纸及数量进行核算及报价。 (2)投标人提供得支架应功能完整,技术先进成熟,并能满足人身安全与劳动保护条件。投标人所供支架在招标人提供得各种荷载工况下均能满足安全与持续运行得要求。 (3)投标人应具有在国内五年以上钢结构生产及管理经验,五年以上国内安全稳定运行业绩,最好有光伏电站支架得业绩。 (4)材质及性能要求: 1)材质要求:所选用钢结...
