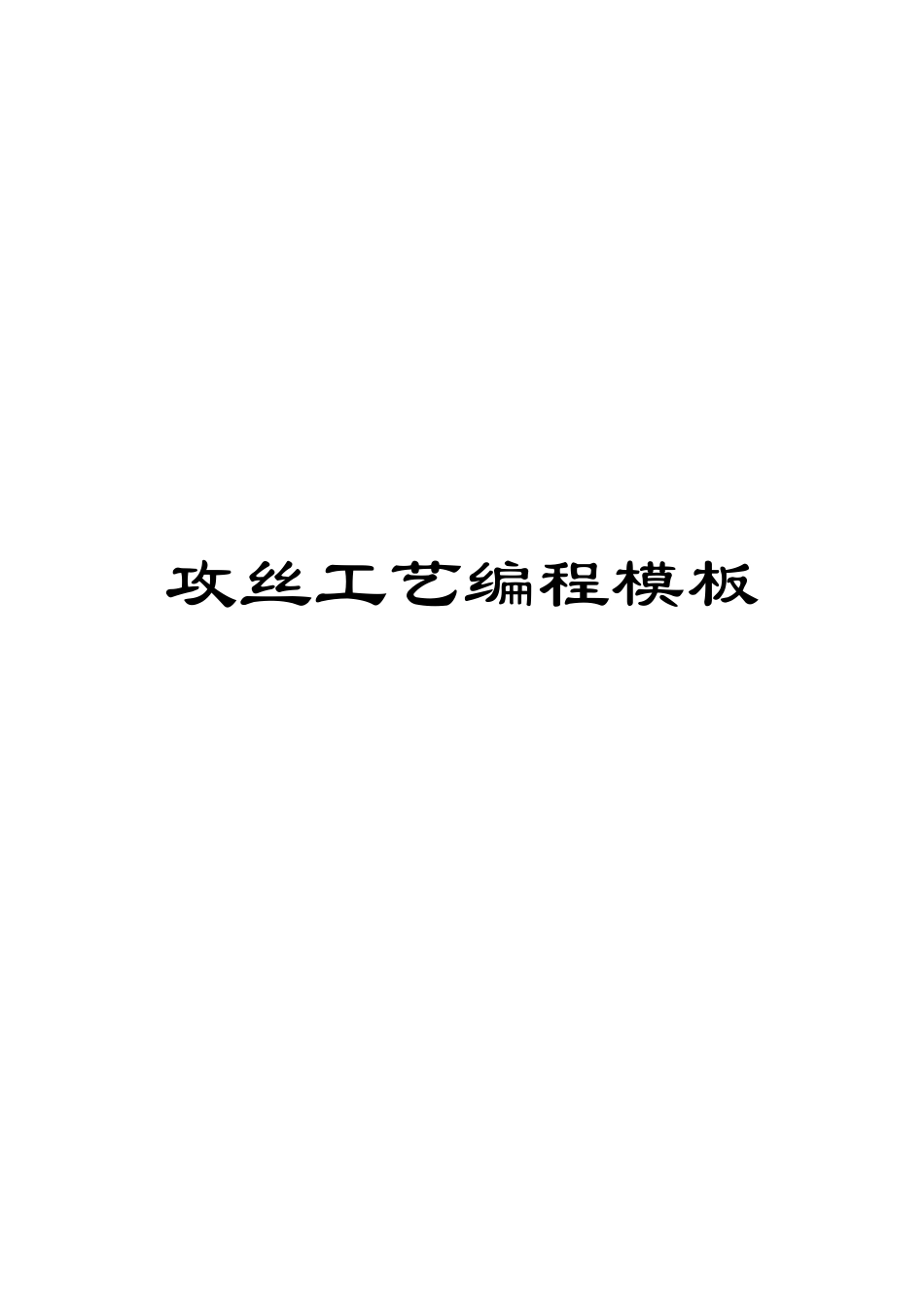

攻丝工艺编程模板

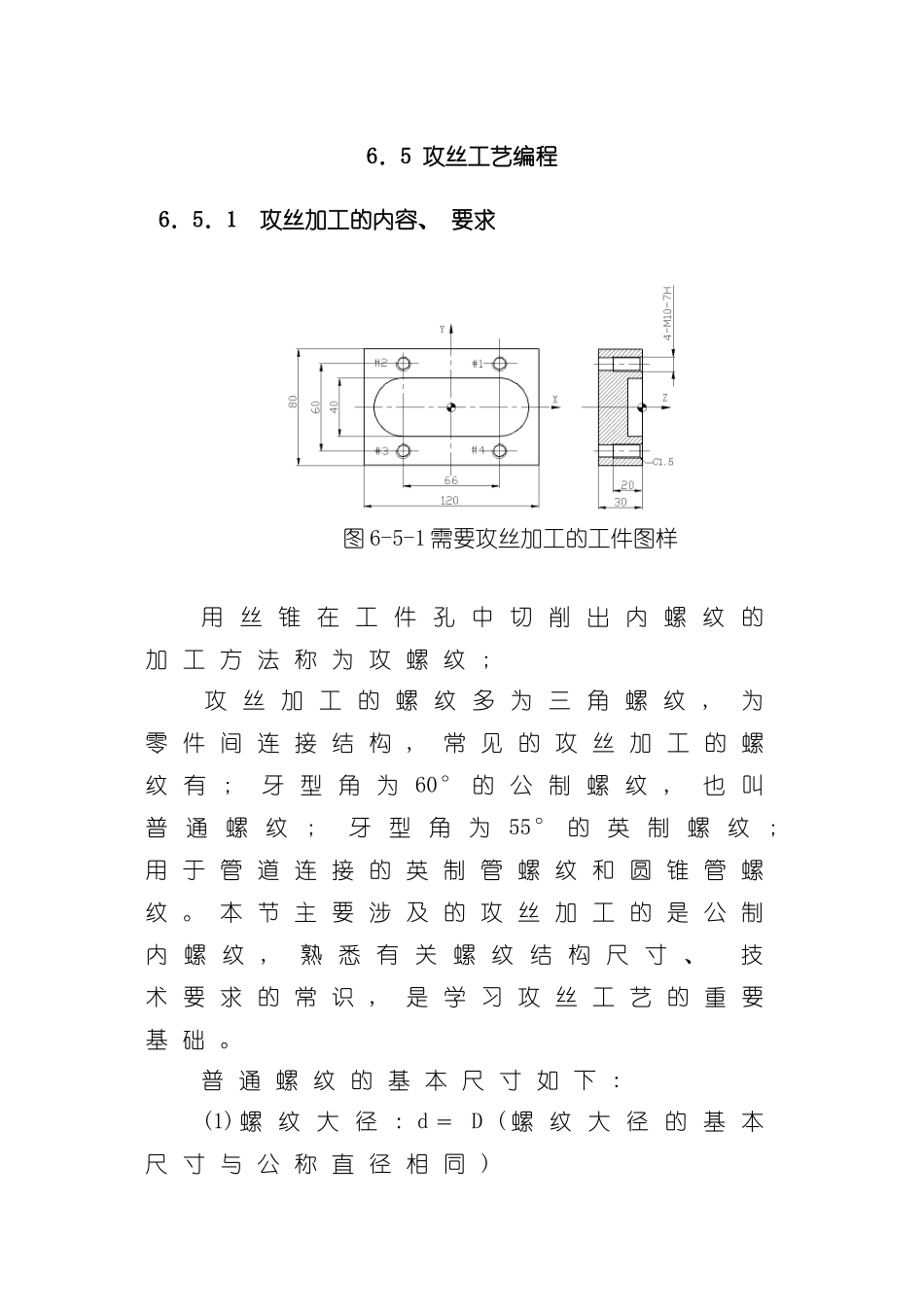

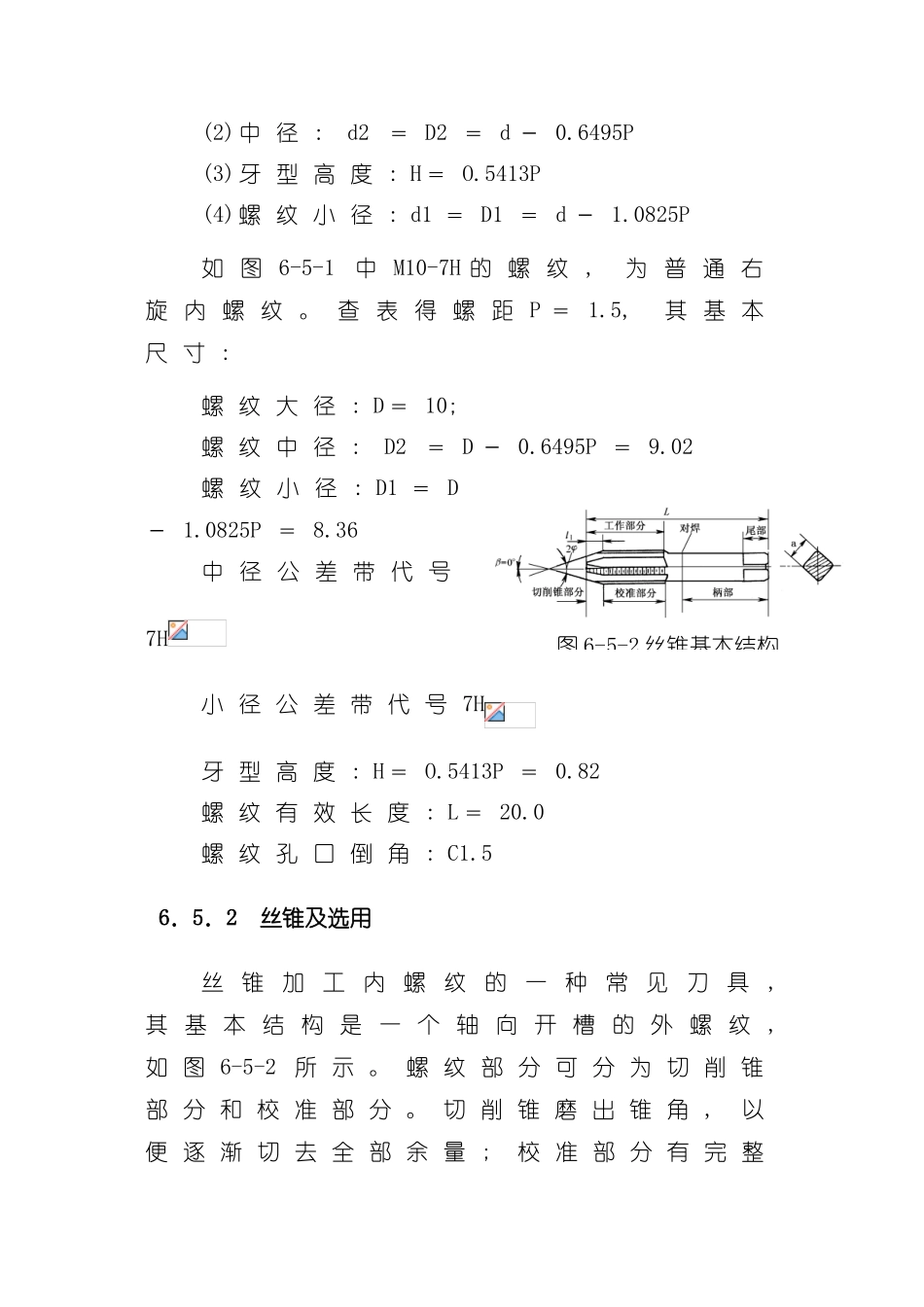

攻丝工艺编程模板6．5 攻丝工艺编程6．5．1 攻丝加工的内容、 要求用 丝 锥 在 工 件 孔 中 切 削 出 内 螺 纹 的加 工 方 法 称 为 攻 螺 纹 ; 攻 丝 加 工 的 螺 纹 多 为 三 角 螺 纹 , 为零 件 间 连 接 结 构 , 常 见 的 攻 丝 加 工 的 螺纹 有 ; 牙 型 角 为 60° 的 公 制 螺 纹 , 也 叫普 通 螺 纹 ; 牙 型 角 为 55° 的 英 制 螺 纹 ; 用 于 管 道 连 接 的 英 制 管 螺 纹 和 圆 锥 管 螺纹 。 本 节 主 要 涉 及 的 攻 丝 加 工 的 是 公 制内 螺 纹 , 熟 悉 有 关 螺 纹 结 构 尺 寸 、 技术 要 求 的 常 识 , 是 学 习 攻 丝 工 艺 的 重 要基 础 。普 通 螺 纹 的 基 本 尺 寸 如 下 : (1) 螺 纹 大 径 : d ＝ D ( 螺 纹 大 径 的 基 本尺 寸 与 公 称 直 径 相 同 )图 6-5-1 需要攻丝加工的工件图样(2) 中 径 : d2＝ D2 ＝ d － 0.6495P(3) 牙 型 高 度 : H ＝ O.5413P(4) 螺 纹 小 径 : d1 ＝ D1 ＝ d － 1.0825P如 图 6-5-1中 M10-7H 的 螺 纹 , 为 普 通 右旋 内 螺 纹 。 查 表 得 螺 距 P ＝ 1.5, 其 基 本尺 寸 : 螺 纹 大 径 : D ＝ 10; 螺 纹 中 径 : D2＝ D － 0.6495P ＝ 9.02螺 纹 小 径 : D1 ＝ D－ 1.0825P ＝ 8.36中 径 公 差 带 代 号7H小 径 公 差 带 代 号 7H牙 型 高 度 : H ＝ O.5413P ＝ 0.82螺 纹 有 效 长 度 : L ＝ 20.0螺 纹 孔 口 倒 角 : C1.56．5．2 丝锥及选用丝 锥 加 工 内 螺 纹 的 一 种 常 见 刀 具, 其 基 本 结 构 是 一 个 轴 向 开 槽 的 外 螺 纹 , 如 图 6-5-2所 示 。 螺 纹 部 分 可 分 为 切 削 锥部 分 和 校 准 部 分 。 切 削 锥 磨 出 锥 角 , 以便 逐 渐 切 去 全 部 余 量 ; 校 准 部 分 有 完 整图 6-5-2 丝锥基本结构齿 形 , 起 修 光 、 校 准 和 导 向 作 用 。 工具 尾 部 经 过 夹 头 和 标 准 锥 柄 与 机 床 主 轴锥 孔 联 接 。攻 丝 加 工 的 实 质 是 用 丝 锥 进 行 成 型加 工 , 丝...
