数字化变电站自动化系统解决方案样本

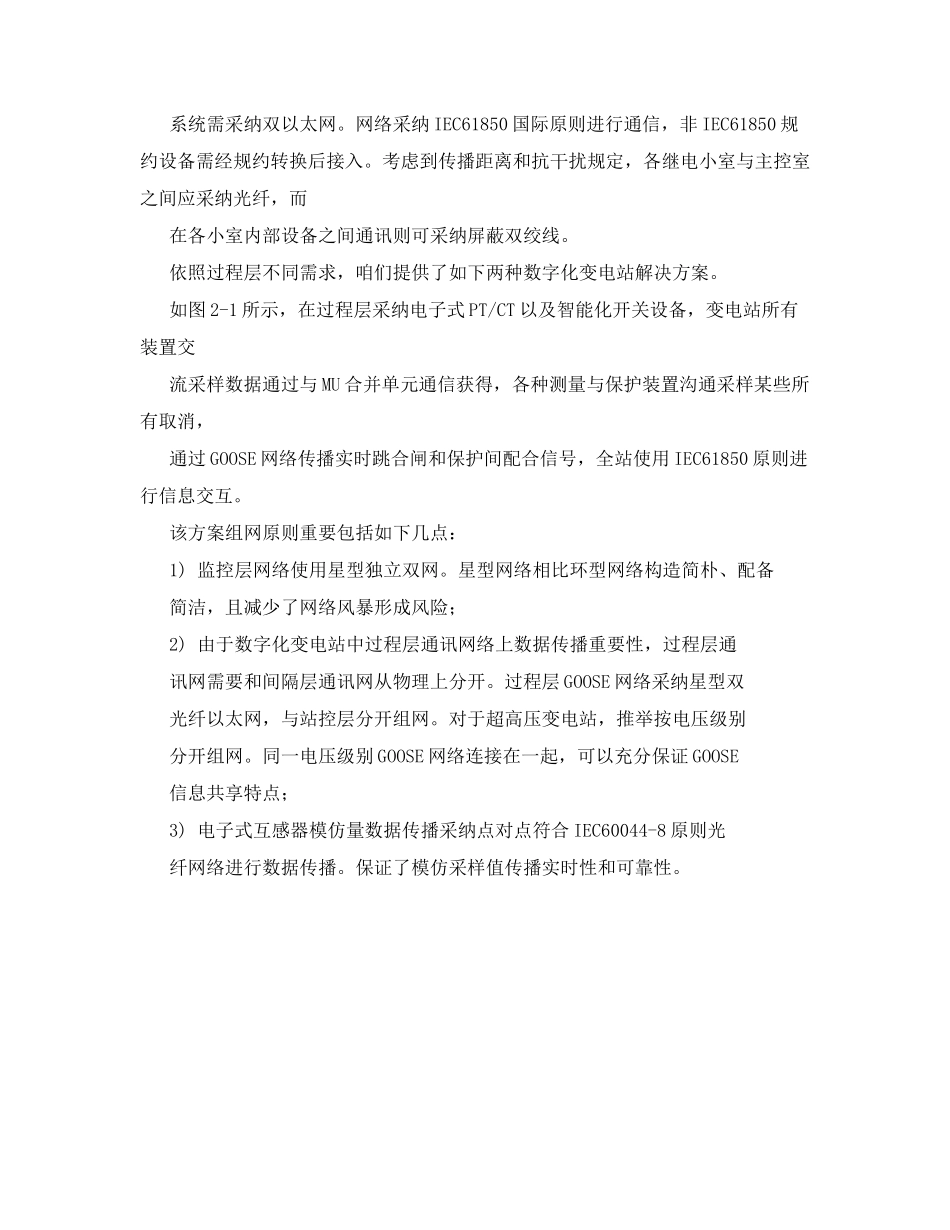

数字化变电站自动化系统解决方案1 数字化变电站是由智能化一次设备、网络化二次设备在 IEC61850 通信合同基本上分层构建，可以实现智能设备间信息共享和互操作当代化变电站。与常规变电站相比，数字化变电站间隔层和站控层设备及网络接口只是接口和通信模型发生了变化，而过程层却发生了较大变化，由老式电流、电压互感器、一次设备以及一次设备与二次设备之间电缆连接，逐渐变化为电子式互感器、智能化一次设备、合并单元、光纤连接等内容。 2 IEC61850 将数字化变电站分为过程层、间隔层和站控层，各层内部及各层之间采纳高速网络通信。整个系统通讯网络可以分为：站控层和间隔层之间间隔层通讯网、以及间隔层和过程层之间过程层通讯网。 站控层通信全面采纳 IEC61850 原则，监控后台、远动通信管理机和保护信息子站均可直接接入 IEC61850 装置。同步提供了完备 IEC61850 工程工具，用以生成符合IEC61850-6 法律规范 SCL 文献，可在不同厂家工程工具之间进行数据信息交互。 间隔层通讯网采纳星型网络架构，在该网络上同步实现跨间隔横向联锁功能。110kV 及如下电压级别变电站自动化系统可采纳单以太网，110kV 以上电压级别变电站自动化系统需采纳双以太网。网络采纳 IEC61850 国际原则进行通信，非 IEC61850 规约设备需经规约转换后接入。考虑到传播距离和抗干扰规定，各继电小室与主控室之间应采纳光纤，而在各小室内部设备之间通讯则可采纳屏蔽双绞线。 依照过程层不同需求，咱们提供了如下两种数字化变电站解决方案。 如图 2-1 所示，在过程层采纳电子式 PT/CT 以及智能化开关设备，变电站所有装置交流采样数据通过与 MU 合并单元通信获得，各种测量与保护装置沟通采样某些所有取消，通过 GOOSE 网络传播实时跳合闸和保护间配合信号，全站使用 IEC61850 原则进行信息交互。 该方案组网原则重要包括如下几点： 1) 监控层网络使用星型独立双网。星型网络相比环型网络构造简朴、配备简洁，且减少了网络风暴形成风险； 2) 由于数字化变电站中过程层通讯网络上数据传播重要性，过程层通讯网需要和间隔层通讯网从物理上分开。过程层 GOOSE 网络采纳星型双光纤以太网，与站控层分开组网。对于超高压变电站，推举按电压级别分开组网。同一电压级别 GOOSE 网络连接在一起，可以充分保证 GOOSE信息共享特点； 3) 电子式互感器模仿量数据传播采纳点对点符合 IEC60044-8 原则光纤网络进行数据传播。保证...
