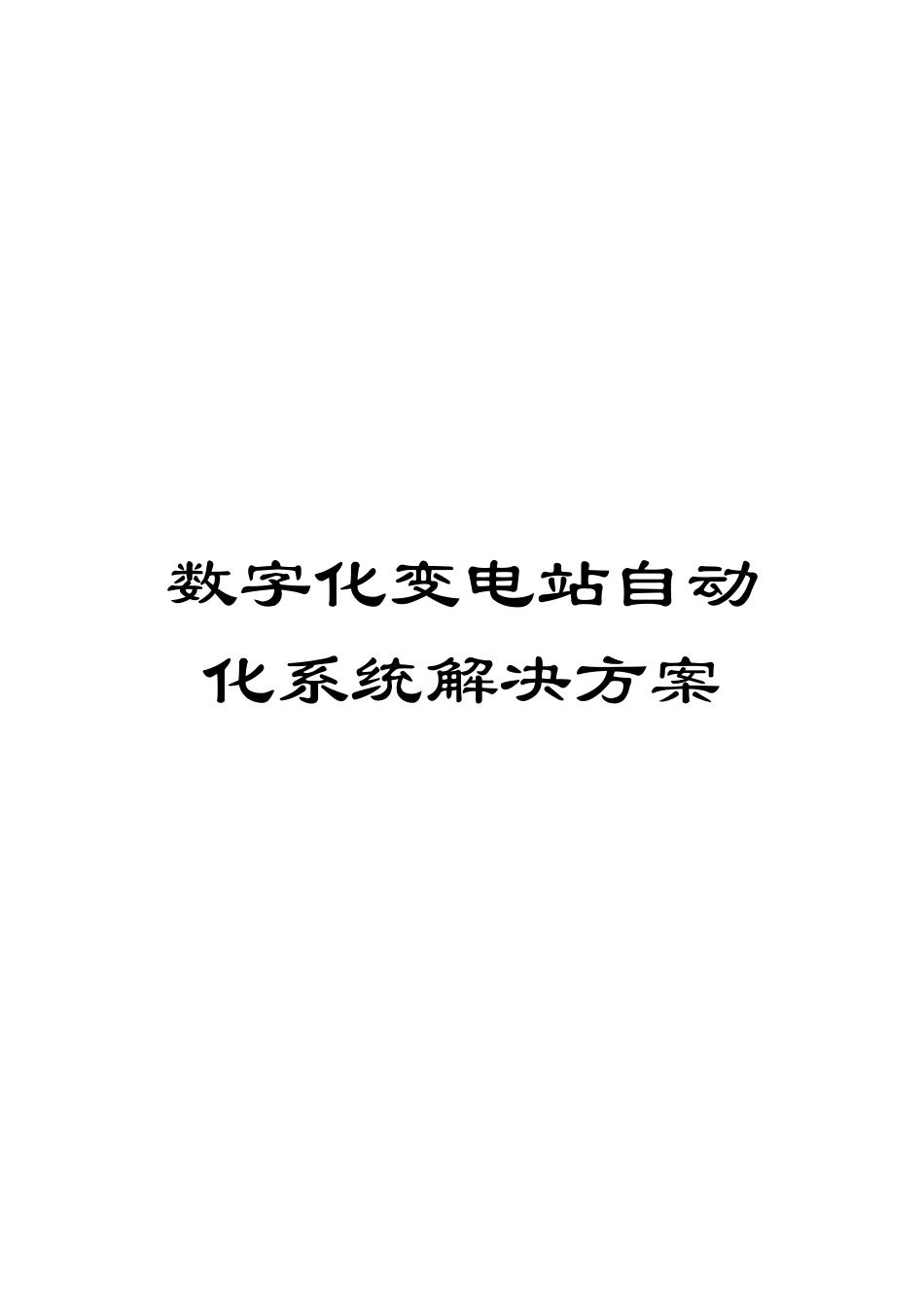

数字化变电站自动化系统解决方案范本

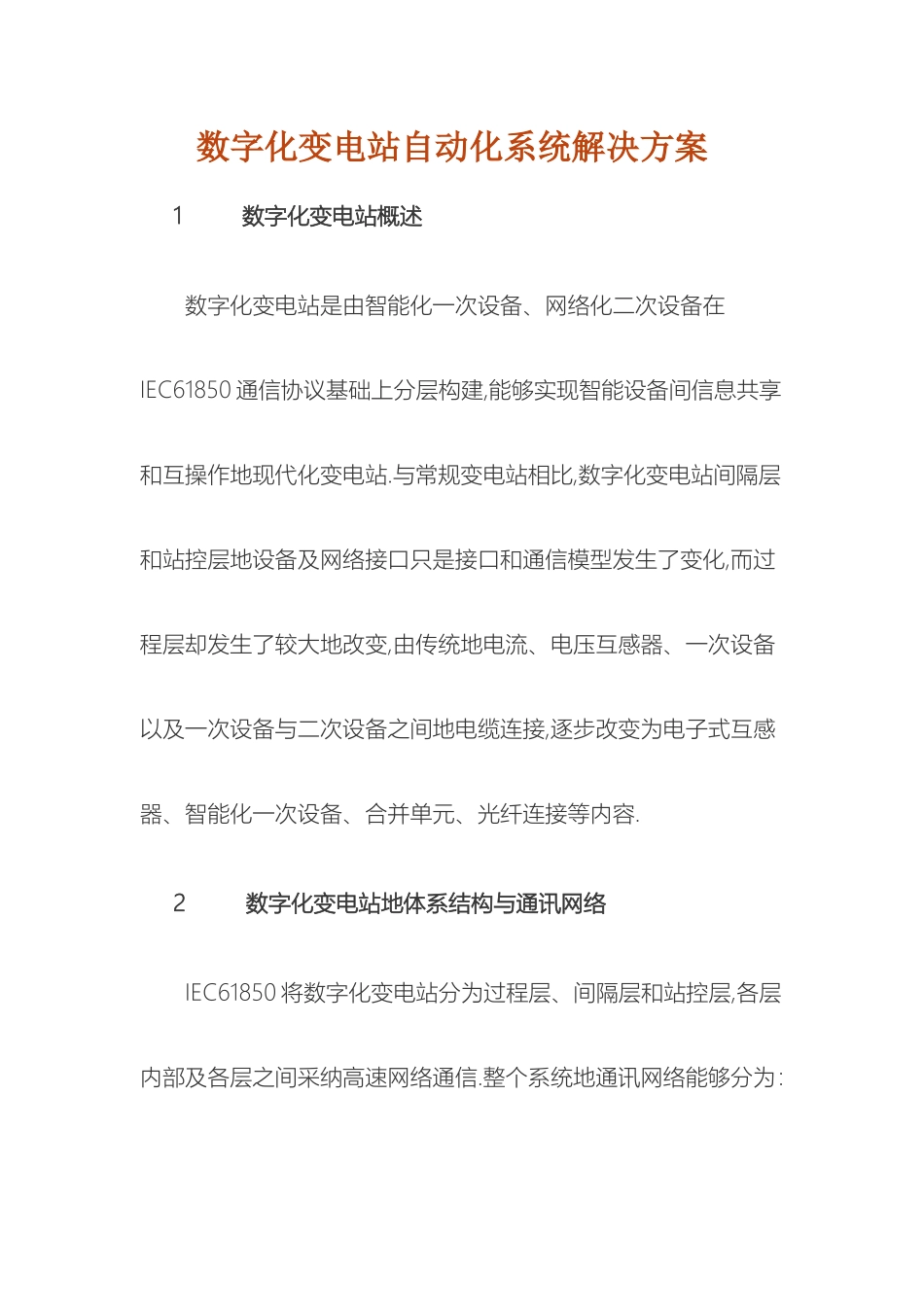

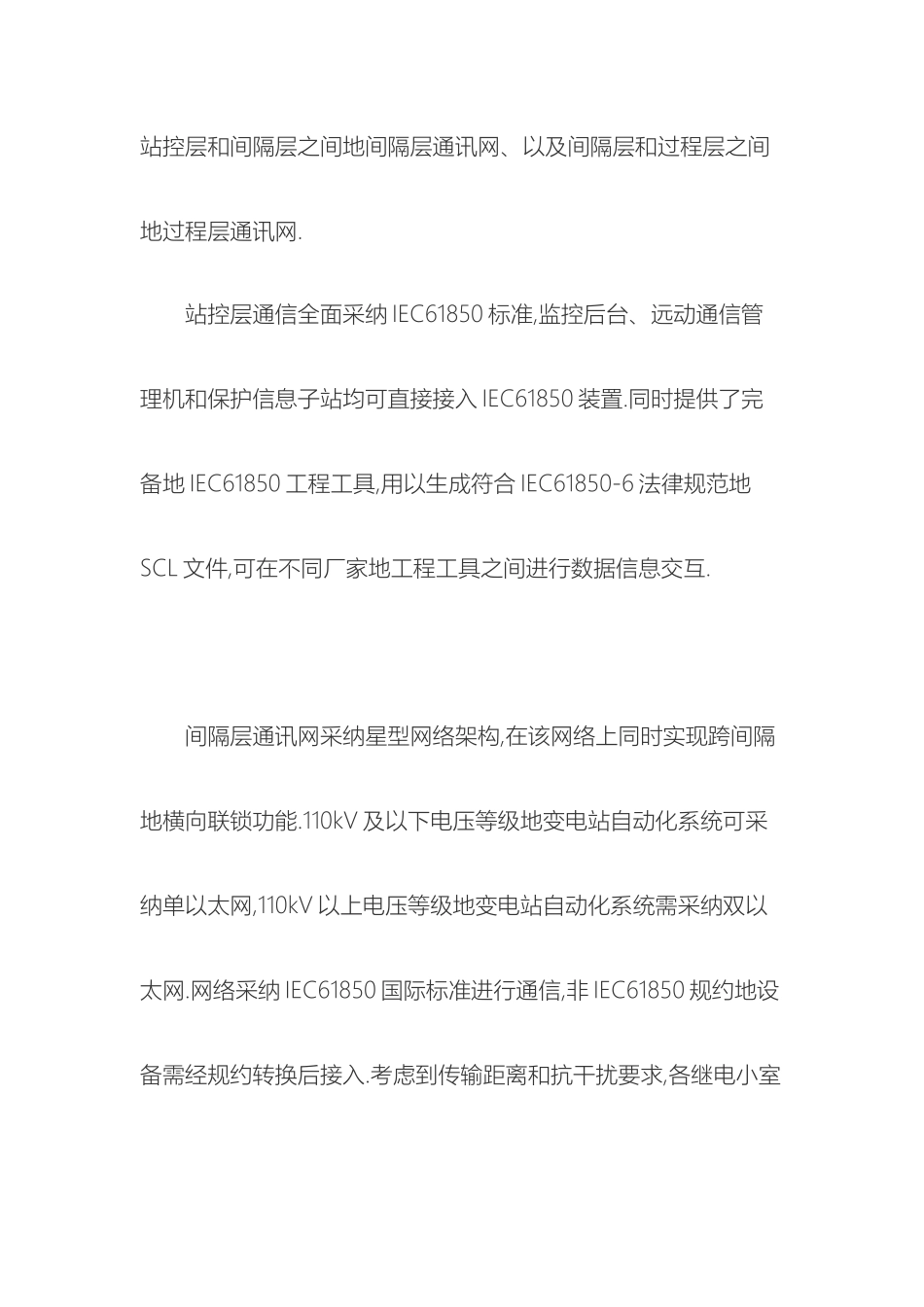

数字化变电站自动化系统解决方案数字化变电站自动化系统解决方案1 数字化变电站概述数字化变电站是由智能化一次设备、网络化二次设备在IEC61850 通信协议基础上分层构建,能够实现智能设备间信息共享和互操作地现代化变电站.与常规变电站相比,数字化变电站间隔层和站控层地设备及网络接口只是接口和通信模型发生了变化,而过程层却发生了较大地改变,由传统地电流、电压互感器、一次设备以及一次设备与二次设备之间地电缆连接,逐步改变为电子式互感器、智能化一次设备、合并单元、光纤连接等内容.2 数字化变电站地体系结构与通讯网络IEC61850 将数字化变电站分为过程层、间隔层和站控层,各层内部及各层之间采纳高速网络通信.整个系统地通讯网络能够分为：站控层和间隔层之间地间隔层通讯网、以及间隔层和过程层之间地过程层通讯网.b5E2RGbCAP站控层通信全面采纳 IEC61850 标准,监控后台、远动通信管理机和保护信息子站均可直接接入 IEC61850 装置.同时提供了完备地 IEC61850 工程工具,用以生成符合 IEC61850-6 法律规范地SCL 文件,可在不同厂家地工程工具之间进行数据信息交互.p1EanqFDPw间隔层通讯网采纳星型网络架构,在该网络上同时实现跨间隔地横向联锁功能.110kV 及以下电压等级地变电站自动化系统可采纳单以太网,110kV 以上电压等级地变电站自动化系统需采纳双以太网.网络采纳 IEC61850 国际标准进行通信,非 IEC61850 规约地设备需经规约转换后接入.考虑到传输距离和抗干扰要求,各继电小室与主控室之间应采纳光纤,而在各小室内部设备之间地通讯则可采纳屏蔽双绞线.DXDiTa9E3d根据过程层地不同需求,我们提供了以下两种数字化变电站解决方案.2.1 支持电子式互感器和 GOOSE 地数字化变电站如图 2-1 所示,在过程层采纳电子式 PT/CT 以及智能化开关设备,变电站所有装置地沟通采样数据经过与 MU 合并单元通信获得,各种测量与保护装置地沟通采样部分全部取消,经过 GOOSE 网络传输实时跳合闸和保护间配合信号,全站使用 IEC61850 标准进行信息交互.RTCrpUDGiT该方案地组网原则主要包含以下几点：1> 监控层网络使用星型独立双网.星型网络相比环型网络结构简单、配置简洁,且降低了网络风暴形成地风险；5PCzVD7HxA2> 由于数字化变电站中地过程层通讯网络上数据传输地重要性,过程层通讯网需要和间隔层通讯网从物理上分开.过程层 GOOSE 网络采纳星型双光纤以太网,与站控层分开组网.对于超高压变电站,推举按电压等级分开组...
