数字通信系统的设计与仿真样本

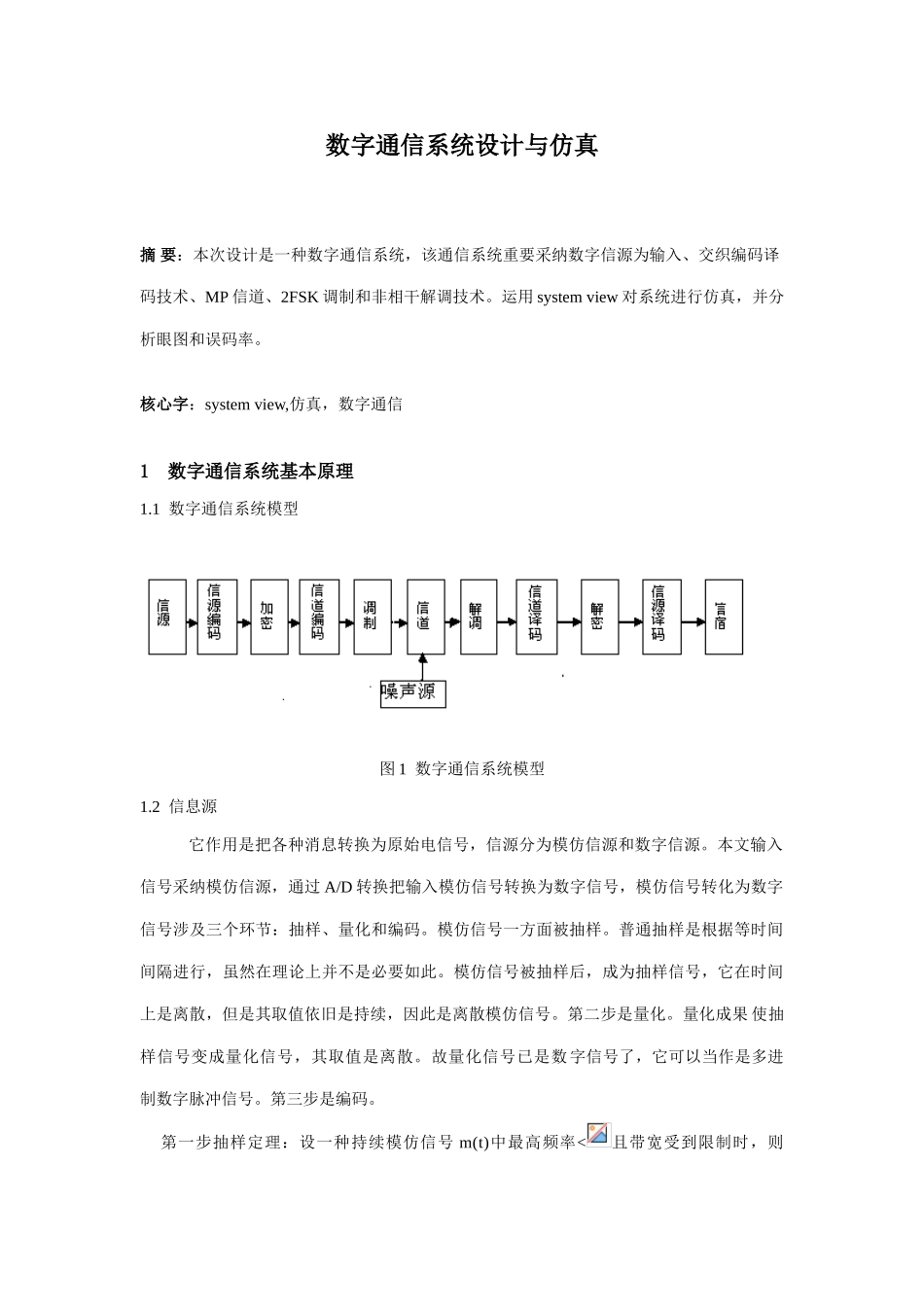

数字通信系统的设计与仿真样本_第1页
1/8

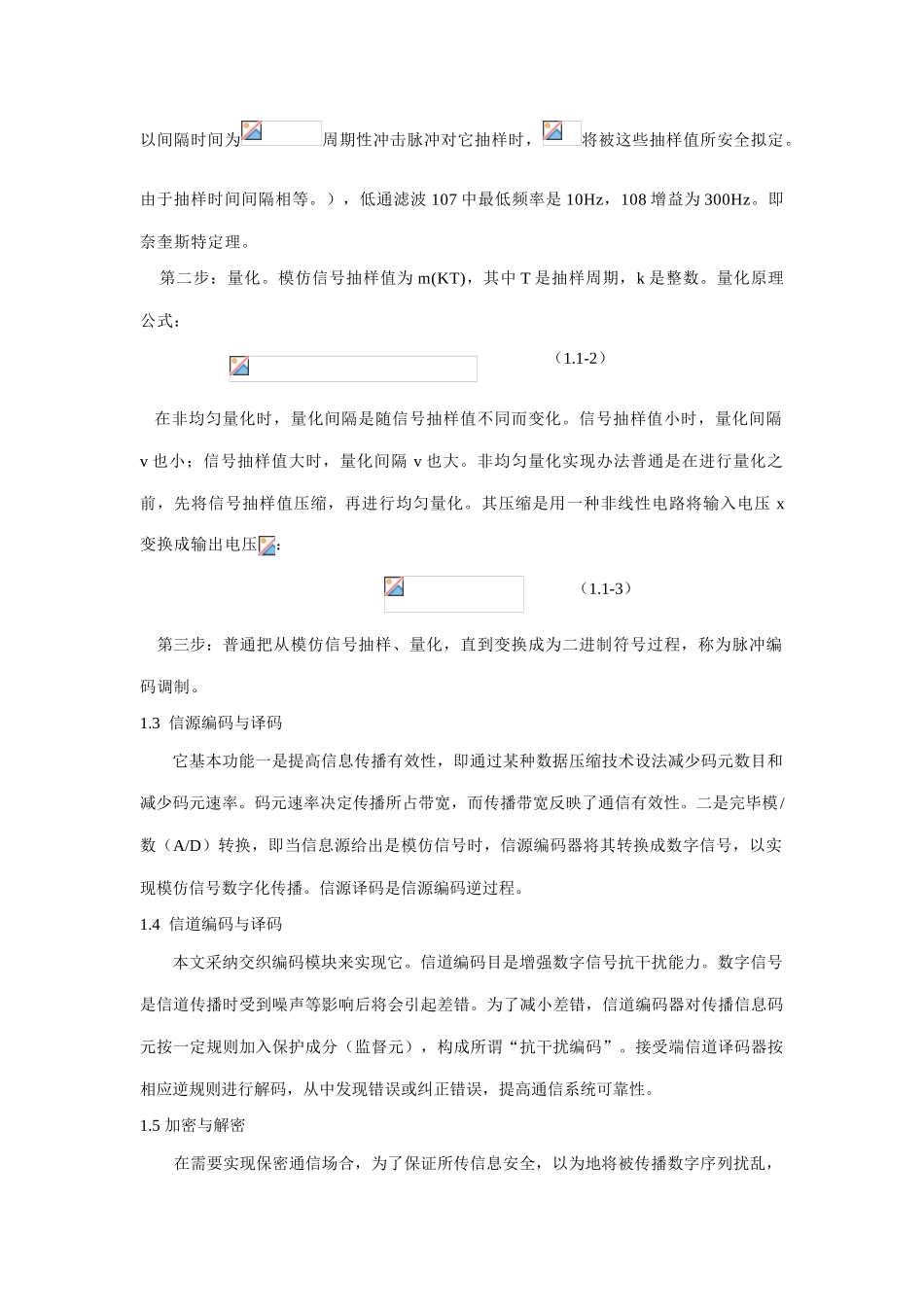

数字通信系统的设计与仿真样本_第2页
2/8
数字通信系统的设计与仿真样本_第3页
3/8
数字通信系统设计与仿真摘 要:本次设计是一种数字通信系统,该通信系统重要采纳数字信源为输入、交织编码译码技术、MP 信道、2FSK 调制和非相干解调技术。运用 system view 对系统进行仿真,并分析眼图和误码率。 核心字:system view,仿真,数字通信1 数字通信系统基本原理1.1 数字通信系统模型图 1 数字通信系统模型1.2 信息源它作用是把各种消息转换为原始电信号,信源分为模仿信源和数字信源。本文输入信号采纳模仿信源,通过 A/D 转换把输入模仿信号转换为数字信号,模仿信号转化为数字信号涉及三个环节:抽样、量化和编码。模仿信号一方面被抽样。普通抽样是根据等时间间隔进行,虽然在理论上并不是必要如此。模仿信号被抽样后,成为抽样信号,它在时间上是离散,但是其取值依旧是持续,因此是离散模仿信号。第二步是量化。量化成果 使抽样信号变成量化信号,其取值是离散。故量化信号已是数字信号了,它可以当作是多进制数字脉冲信号。第三步是编码。 第一步抽样定理:设一种持续模仿信号 m(t)中最高频率<且带宽受到限制时,则以间隔时间为周期性冲击脉冲对它抽样时,将被这些抽样值所安全拟定。由于抽样时间间隔相等。),低通滤波 107 中最低频率是 10Hz,108 增益为 300Hz。即奈奎斯特定理。 第二步:量化。模仿信号抽样值为 m(KT),其中 T 是抽样周期,k 是整数。量化原理公式: (1.1-2) 在非均匀量化时,量化间隔是随信号抽样值不同而变化。信号抽样值小时,量化间隔 v 也小;信号抽样值大时,量化间隔 v 也大。非均匀量化实现办法普通是在进行量化之前,先将信号抽样值压缩,再进行均匀量化。其压缩是用一种非线性电路将输入电压 x变换成输出电压: (1.1-3) 第三步:普通把从模仿信号抽样、量化,直到变换成为二进制符号过程,称为脉冲编码调制。1.3 信源编码与译码它基本功能一是提高信息传播有效性,即通过某种数据压缩技术设法减少码元数目和减少码元速率。码元速率决定传播所占带宽,而传播带宽反映了通信有效性。二是完毕模/数(A/D)转换,即当信息源给出是模仿信号时,信源编码器将其转换成数字信号,以实现模仿信号数字化传播。信源译码是信源编码逆过程。1.4 信道编码与译码本文采纳交织编码模块来实现它。信道编码目是增强数字信号抗干扰能力。数字信号是信道传播时受到噪声等影响后将会引起差错。为了减小差错,信道编码器对传播信息码元按一定规则加入保护成分(监督元),...
