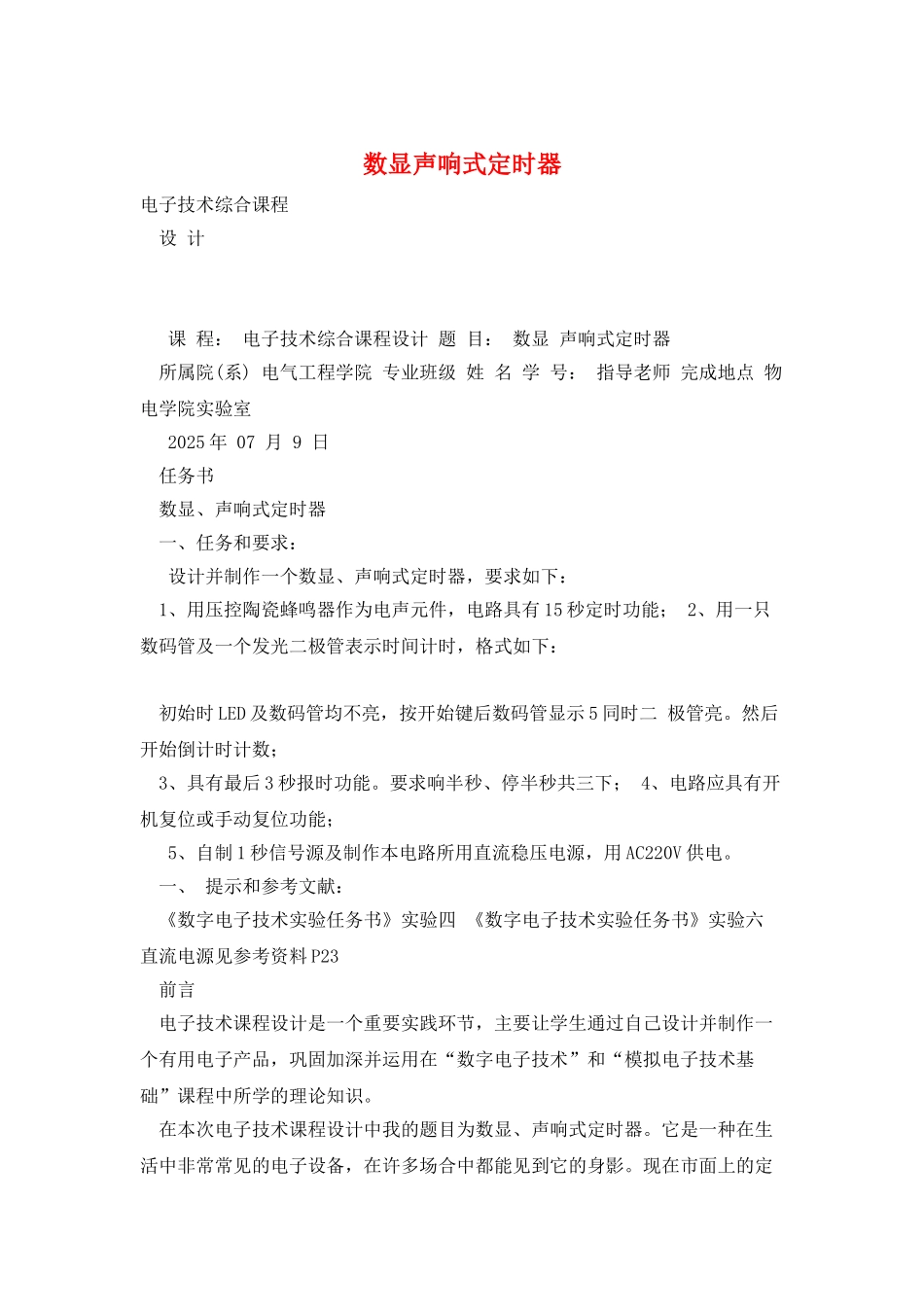

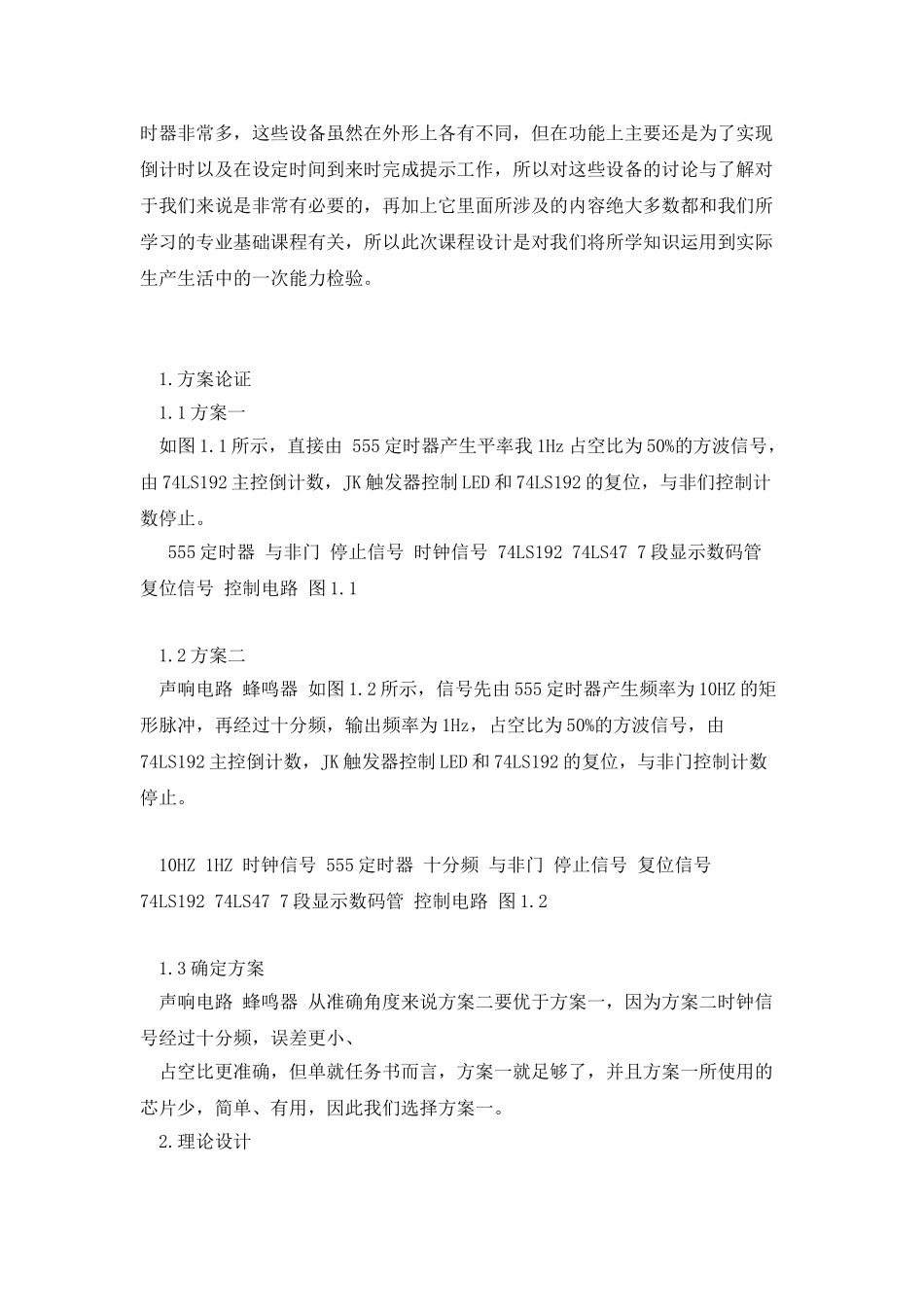

数显声响式定时器电子技术综合课程 设 计 课 程： 电子技术综合课程设计 题 目： 数显 声响式定时器 所属院(系) 电气工程学院 专业班级 姓 名 学 号： 指导老师 完成地点 物电学院实验室 2025 年 07 月 9 日 任务书 数显、声响式定时器 一、任务和要求： 设计并制作一个数显、声响式定时器，要求如下： 1、用压控陶瓷蜂鸣器作为电声元件，电路具有 15 秒定时功能； 2、用一只数码管及一个发光二极管表示时间计时，格式如下： 初始时 LED 及数码管均不亮，按开始键后数码管显示 5 同时二 极管亮。然后开始倒计时计数； 3、具有最后 3 秒报时功能。要求响半秒、停半秒共三下； 4、电路应具有开机复位或手动复位功能； 5、自制 1 秒信号源及制作本电路所用直流稳压电源，用 AC220V 供电。 一、 提示和参考文献： 《数字电子技术实验任务书》实验四 《数字电子技术实验任务书》实验六 直流电源见参考资料 P23 前言 电子技术课程设计是一个重要实践环节，主要让学生通过自己设计并制作一个有用电子产品，巩固加深并运用在“数字电子技术”和“模拟电子技术基础”课程中所学的理论知识。 在本次电子技术课程设计中我的题目为数显、声响式定时器。它是一种在生活中非常常见的电子设备，在许多场合中都能见到它的身影。现在市面上的定时器非常多，这些设备虽然在外形上各有不同，但在功能上主要还是为了实现倒计时以及在设定时间到来时完成提示工作，所以对这些设备的讨论与了解对于我们来说是非常有必要的，再加上它里面所涉及的内容绝大多数都和我们所学习的专业基础课程有关，所以此次课程设计是对我们将所学知识运用到实际生产生活中的一次能力检验。 1.方案论证 1.1 方案一 如图 1.1 所示，直接由 555 定时器产生平率我 1Hz 占空比为 50%的方波信号，由 74LS192 主控倒计数，JK 触发器控制 LED 和 74LS192 的复位，与非们控制计数停止。 555 定时器 与非门 停止信号 时钟信号 74LS192 74LS47 7 段显示数码管 复位信号 控制电路 图 1.1 1.2 方案二 声响电路 蜂鸣器 如图 1.2 所示，信号先由 555 定时器产生频率为 10HZ 的矩形脉冲，再经过十分频，输出频率为 1Hz，占空比为 50%的方波信号，由74LS192 主控倒计数，JK 触发器控制 LED 和 74LS192 的复位，与非门控制计数停止。 10HZ 1HZ 时钟信号 555 定时器 十分频 与非门 停止信...
