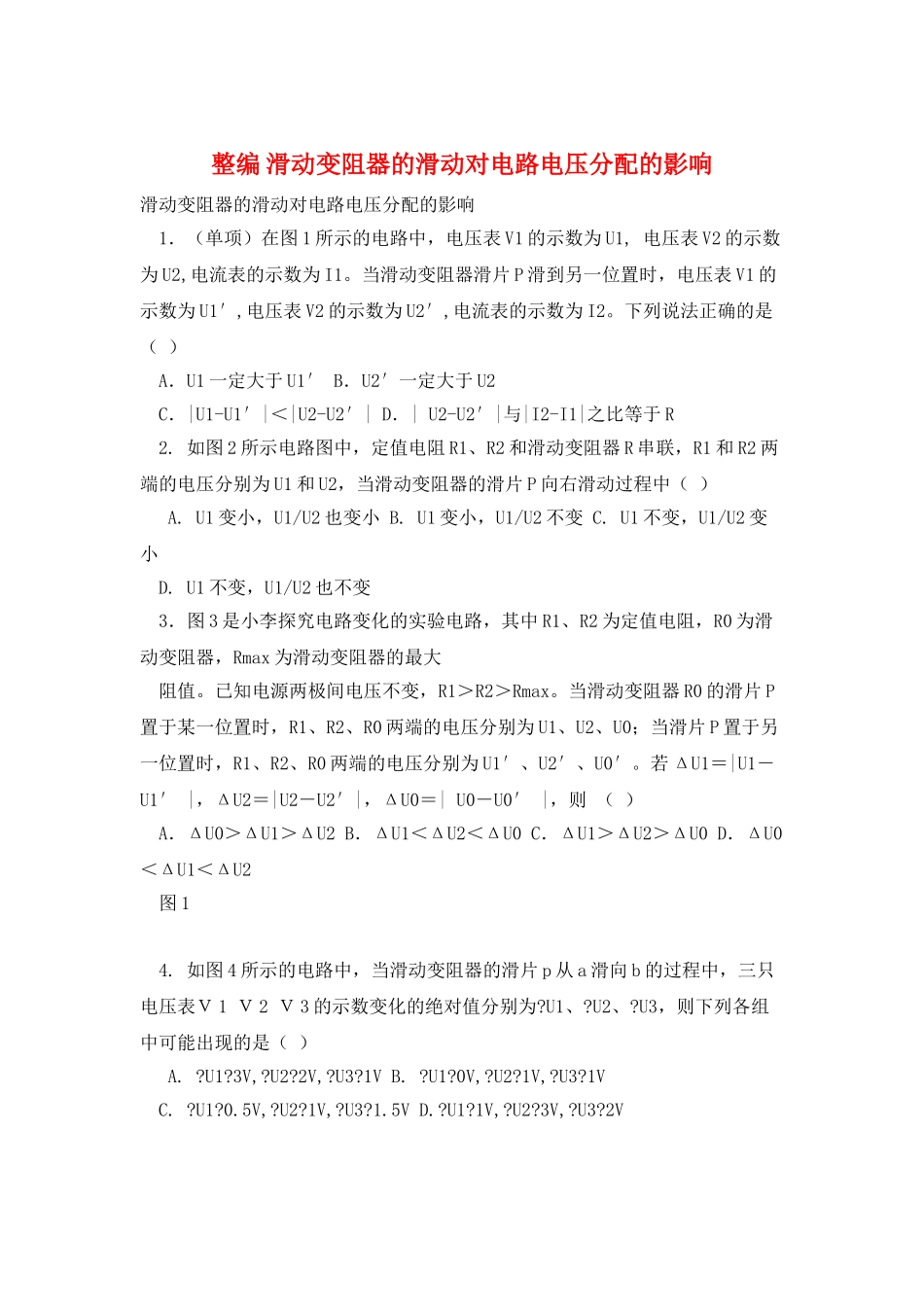

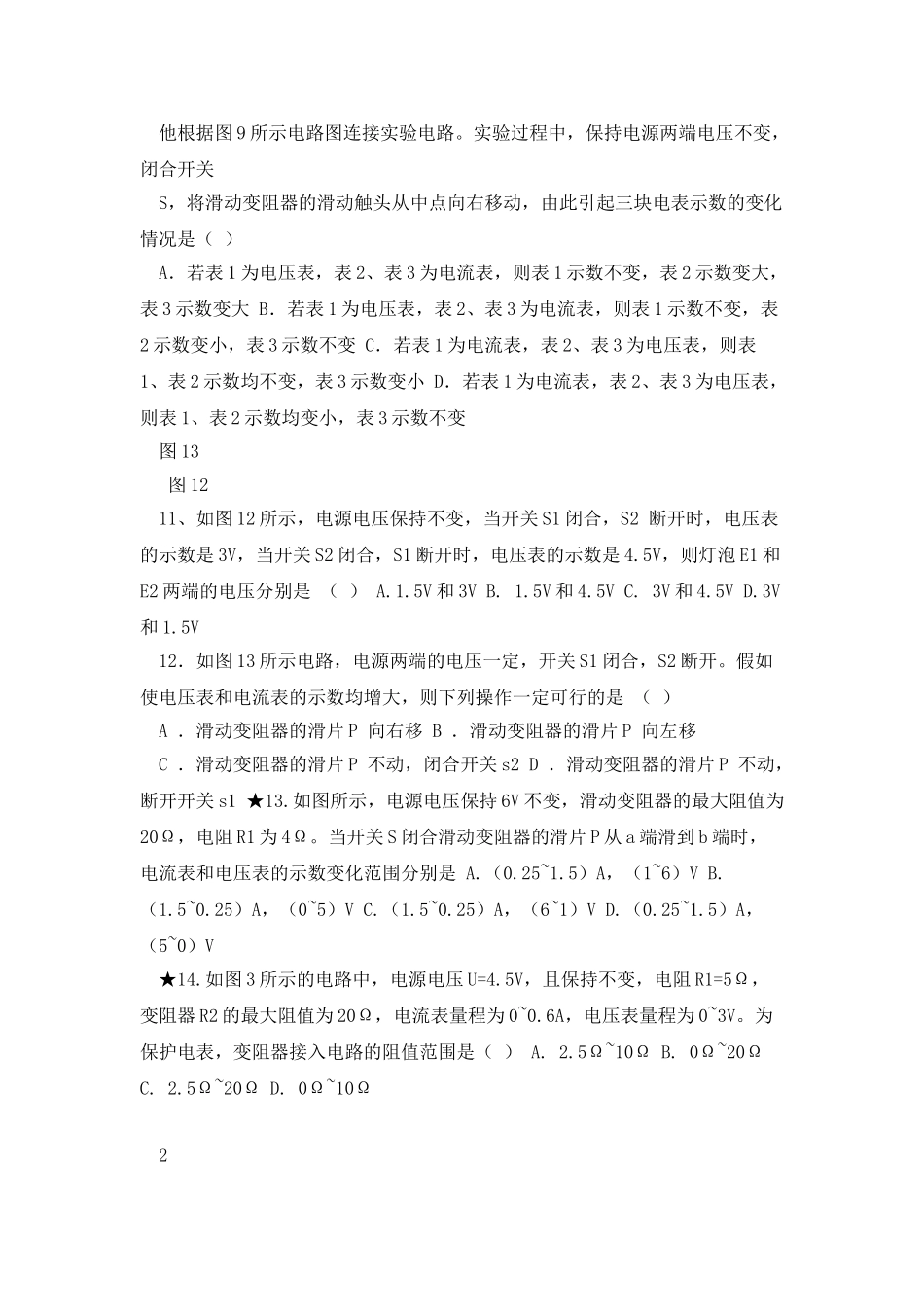

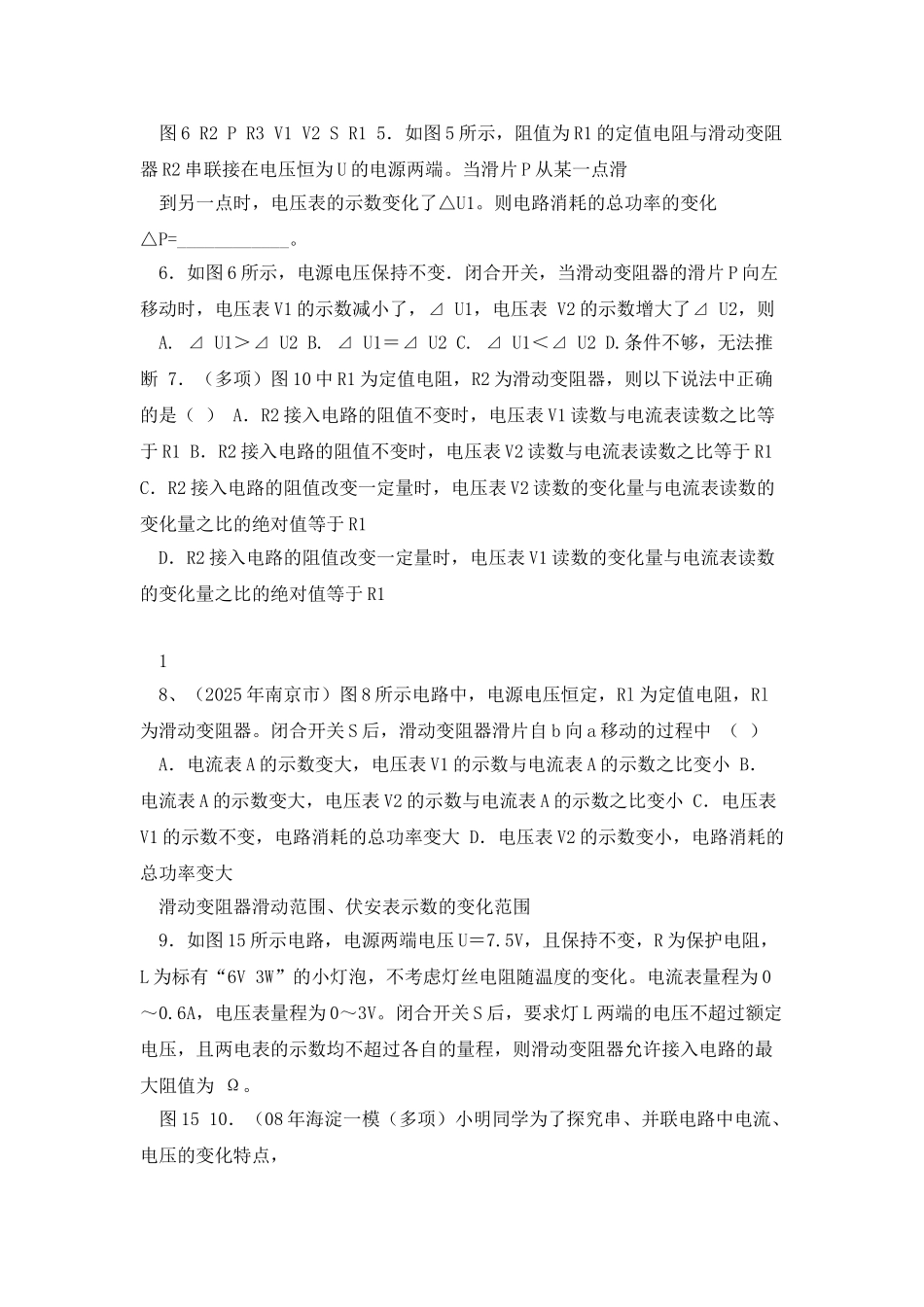

整编 滑动变阻器的滑动对电路电压分配的影响滑动变阻器的滑动对电路电压分配的影响 1．（单项）在图 1 所示的电路中，电压表 V1 的示数为 U1, 电压表 V2 的示数为 U2,电流表的示数为 I1。当滑动变阻器滑片 P 滑到另一位置时，电压表 V1 的示数为 U1′,电压表 V2 的示数为 U2′,电流表的示数为 I2。下列说法正确的是（ ） A．U1 一定大于 U1′ B．U2′一定大于 U2 C．|U1-U1′|＜|U2-U2′| D．| U2-U2′|与|I2-I1|之比等于 R 2. 如图 2 所示电路图中，定值电阻 R1、R2 和滑动变阻器 R 串联，R1 和 R2 两端的电压分别为 U1 和 U2，当滑动变阻器的滑片 P 向右滑动过程中（ ） A. U1 变小，U1/U2 也变小 B. U1 变小，U1/U2 不变 C. U1 不变，U1/U2 变小 D. U1 不变，U1/U2 也不变 3．图 3 是小李探究电路变化的实验电路，其中 R1、R2 为定值电阻，R0 为滑动变阻器，Rmax 为滑动变阻器的最大 阻值。已知电源两极间电压不变，R1＞R2＞Rmax。当滑动变阻器 R0 的滑片 P置于某一位置时，R1、R2、R0 两端的电压分别为 U1、U2、U0；当滑片 P 置于另一位置时，R1、R2、R0 两端的电压分别为 U1′、U2′、U0′。若 ΔU1＝|U1－U1′ |，ΔU2＝|U2－U2′|，ΔU0＝| U0－U0′ |，则 （ ） A．ΔU0＞ΔU1＞ΔU2 B．ΔU1＜ΔU2＜ΔU0 C．ΔU1＞ΔU2＞ΔU0 D．ΔU0＜ΔU1＜ΔU2 图 1 4. 如图 4 所示的电路中，当滑动变阻器的滑片 p 从 a 滑向 b 的过程中，三只电压表Ｖ 1 Ｖ 2 Ｖ 3 的示数变化的绝对值分别为?U1、?U2、?U3，则下列各组中可能出现的是（ ） A. ?U1?3V,?U2?2V,?U3?1V B. ?U1?0V,?U2?1V,?U3?1V C. ?U1?0.5V,?U2?1V,?U3?1.5V D.?U1?1V,?U2?3V,?U3?2V 图 6 R2 P R3 V1 V2 S R1 5．如图 5 所示，阻值为 R1 的定值电阻与滑动变阻器 R2 串联接在电压恒为 U 的电源两端。当滑片 P 从某一点滑 到另一点时，电压表的示数变化了△U1。则电路消耗的总功率的变化△P=____________。 6．如图 6 所示，电源电压保持不变．闭合开关，当滑动变阻器的滑片 P 向左移动时，电压表 V1 的示数减小了，⊿ U1，电压表 V2 的示数增大了⊿ U2，则 A. ⊿ U1＞⊿ U2 B. ⊿ U1＝⊿ U2 C. ⊿ U1＜⊿ U2 D.条件不够，无法推断 7．（多项）图 10 中 R1 为定值电阻，R2 为滑动变阻器，则以下说法中正确的是（...
