新建铁路水泥搅拌桩施工技术交底

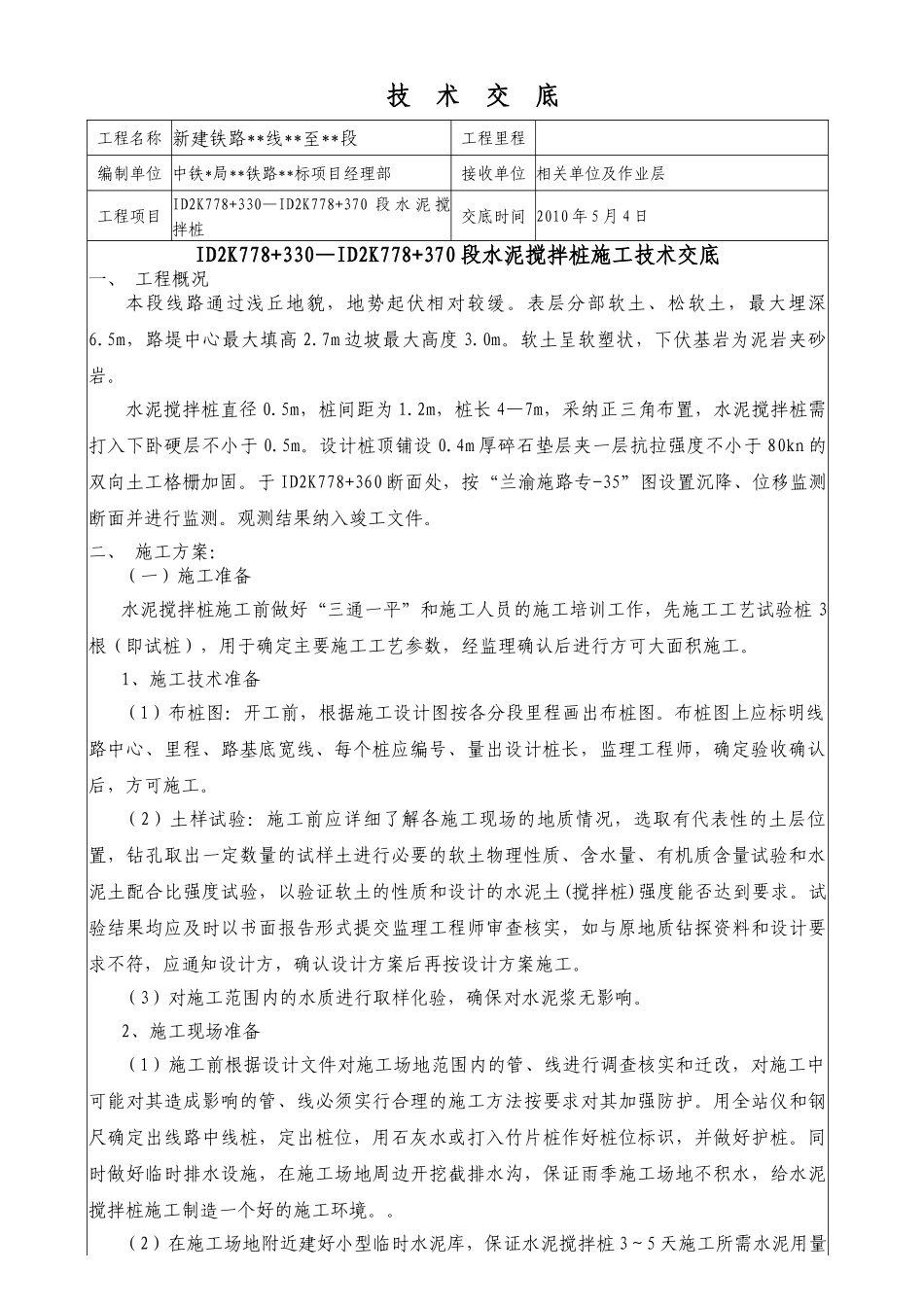

技 术 交 底工程名称 新建铁路**线**至**段工程里程编制单位 中铁*局**铁路**标项目经理部接收单位 相关单位及作业层工程项目 ID2K778+330—ID2K778+370 段 水 泥 搅拌桩 交底时间 2010 年 5 月 4 日ID2K778+330—ID2K778+370 段水泥搅拌桩施工技术交底一、 工程概况本段线路通过浅丘地貌，地势起伏相对较缓。表层分部软土、松软土，最大埋深6.5m，路堤中心最大填高 2.7m 边坡最大高度 3.0m。软土呈软塑状，下伏基岩为泥岩夹砂岩。水泥搅拌桩直径 0.5m，桩间距为 1.2m，桩长 4—7m，采纳正三角布置，水泥搅拌桩需打入下卧硬层不小于 0.5m。设计桩顶铺设 0.4m 厚碎石垫层夹一层抗拉强度不小于 80kn 的双向土工格栅加固。于 ID2K778+360 断面处，按“兰渝施路专-35”图设置沉降、位移监测断面并进行监测。观测结果纳入竣工文件。二、 施工方案：（一）施工准备水泥搅拌桩施工前做好“三通一平”和施工人员的施工培训工作，先施工工艺试验桩 3根（即试桩），用于确定主要施工工艺参数，经监理确认后进行方可大面积施工。1、施工技术准备（1）布桩图：开工前，根据施工设计图按各分段里程画出布桩图。布桩图上应标明线路中心、里程、路基底宽线、每个桩应编号、量出设计桩长，监理工程师，确定验收确认后，方可施工。（2）土样试验：施工前应详细了解各施工现场的地质情况，选取有代表性的土层位置，钻孔取出一定数量的试样土进行必要的软土物理性质、含水量、有机质含量试验和水泥土配合比强度试验，以验证软土的性质和设计的水泥土(搅拌桩)强度能否达到要求。试验结果均应及时以书面报告形式提交监理工程师审查核实，如与原地质钻探资料和设计要求不符，应通知设计方，确认设计方案后再按设计方案施工。（3）对施工范围内的水质进行取样化验，确保对水泥浆无影响。2、施工现场准备（1）施工前根据设计文件对施工场地范围内的管、线进行调查核实和迁改，对施工中可能对其造成影响的管、线必须实行合理的施工方法按要求对其加强防护。用全站仪和钢尺确定出线路中线桩，定出桩位，用石灰水或打入竹片桩作好桩位标识，并做好护桩。同时做好临时排水设施，在施工场地周边开挖截排水沟，保证雨季施工场地不积水，给水泥搅拌桩施工制造一个好的施工环境。。（2）在施工场地附近建好小型临时水泥库，保证水泥搅拌桩 3～5 天施工所需水泥用量储备，保证水泥搅拌桩连续施工，预防因水泥进场不及时而导致的停工。（3）施工...
