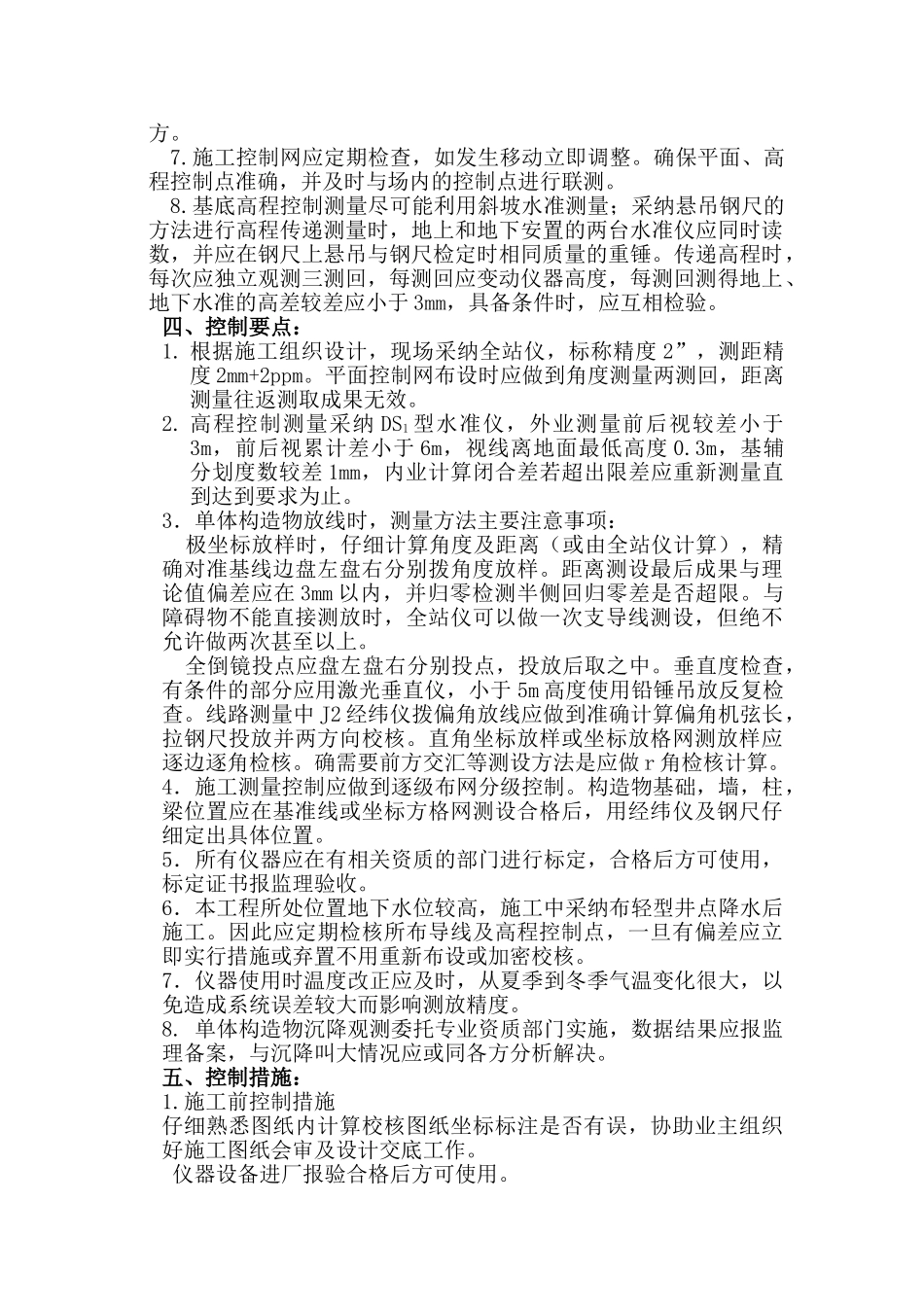

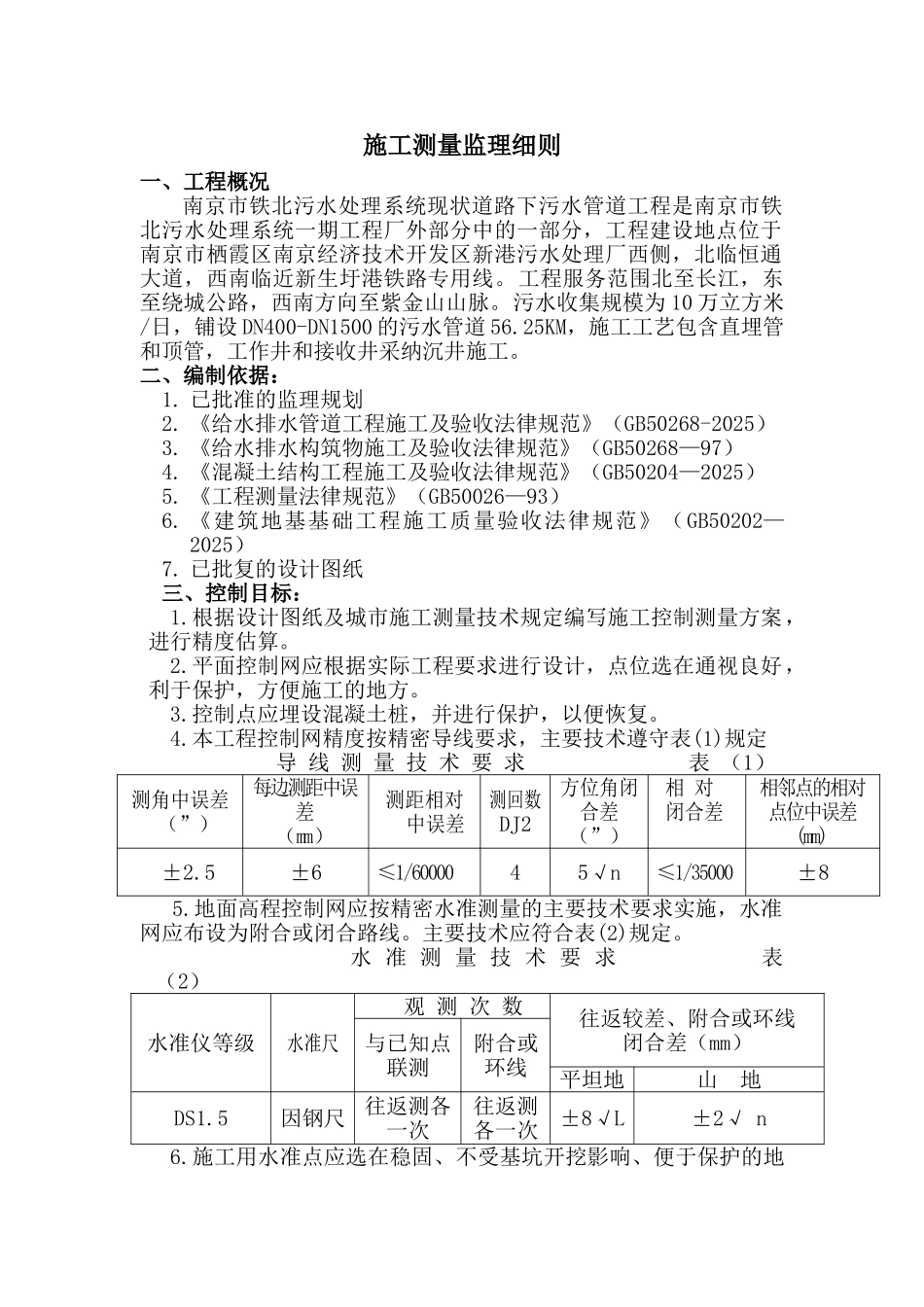

施工测量监理细则一、工程概况南京市铁北污水处理系统现状道路下污水管道工程是南京市铁北污水处理系统一期工程厂外部分中的一部分，工程建设地点位于南京市栖霞区南京经济技术开发区新港污水处理厂西侧，北临恒通大道，西南临近新生圩港铁路专用线。工程服务范围北至长江，东至绕城公路，西南方向至紫金山山脉。污水收集规模为 10 万立方米/日，铺设 DN400-DN1500 的污水管道 56.25KM，施工工艺包含直埋管和顶管，工作井和接收井采纳沉井施工。二、编制依据：1. 已批准的监理规划2. 《给水排水管道工程施工及验收法律规范》（GB50268-2025）3. 《给水排水构筑物施工及验收法律规范》（GB50268—97）4. 《混凝土结构工程施工及验收法律规范》（GB50204—2025）5. 《工程测量法律规范》（GB50026—93）6. 《建筑地基基础工程施工质量验收法律规范》（GB50202—2025）7. 已批复的设计图纸三、控制目标：1.根据设计图纸及城市施工测量技术规定编写施工控制测量方案，进行精度估算。2.平面控制网应根据实际工程要求进行设计，点位选在通视良好，利于保护，方便施工的地方。3.控制点应埋设混凝土桩，并进行保护，以便恢复。4.本工程控制网精度按精密导线要求，主要技术遵守表(1)规定 导 线 测 量 技 术 要 求 表 （1）测角中误差（”）每边测距中误差（mm）测距相对中误差测回数DJ2方位角闭合差（”）相 对闭合差相邻点的相对点位中误差 (mm)±2.5±6≤1/6000045√n≤1/35000±85.地面高程控制网应按精密水准测量的主要技术要求实施，水准网应布设为附合或闭合路线。主要技术应符合表(2)规定。 水 准 测 量 技 术 要 求 表（2）水准仪等级水准尺观 测 次 数往返较差、附合或环线闭合差（mm）与已知点联测附合或环线平坦地山 地DS1.5因钢尺往返测各一次往返测各一次±8√L±2√ n6.施工用水准点应选在稳固、不受基坑开挖影响、便于保护的地方。7.施工控制网应定期检查，如发生移动立即调整。确保平面、高程控制点准确，并及时与场内的控制点进行联测。8.基底高程控制测量尽可能利用斜坡水准测量；采纳悬吊钢尺的方法进行高程传递测量时，地上和地下安置的两台水准仪应同时读数，并应在钢尺上悬吊与钢尺检定时相同质量的重锤。传递高程时，每次应独立观测三测回，每测回应变动仪器高度，每测回测得地上、地下水准的高差较差应小于 3mm，具备条件时，应互相检验。四、控制要点：1. 根据施工组织设计，现场采纳全站...
