施工组织设计(电力电缆搬迁)

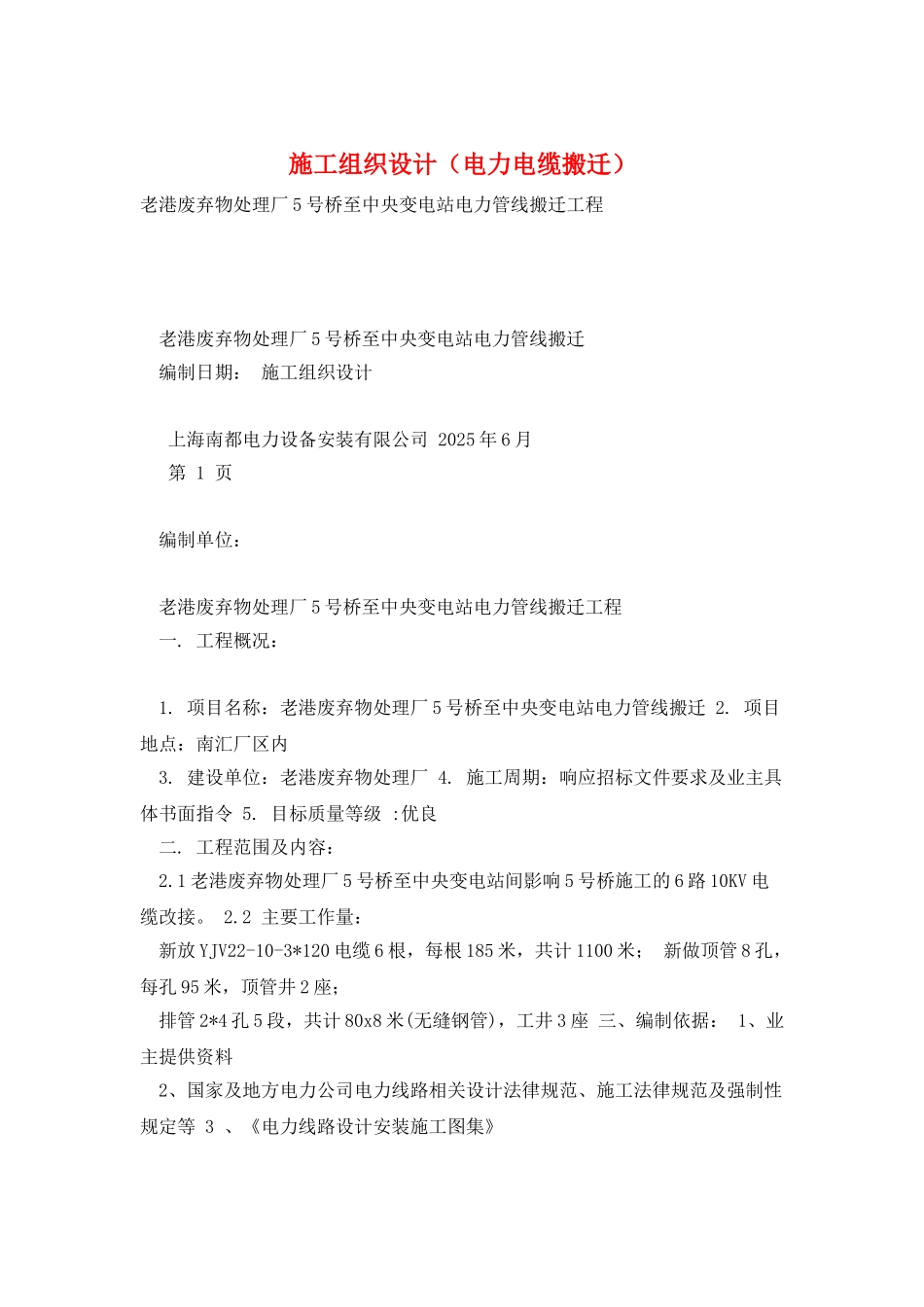

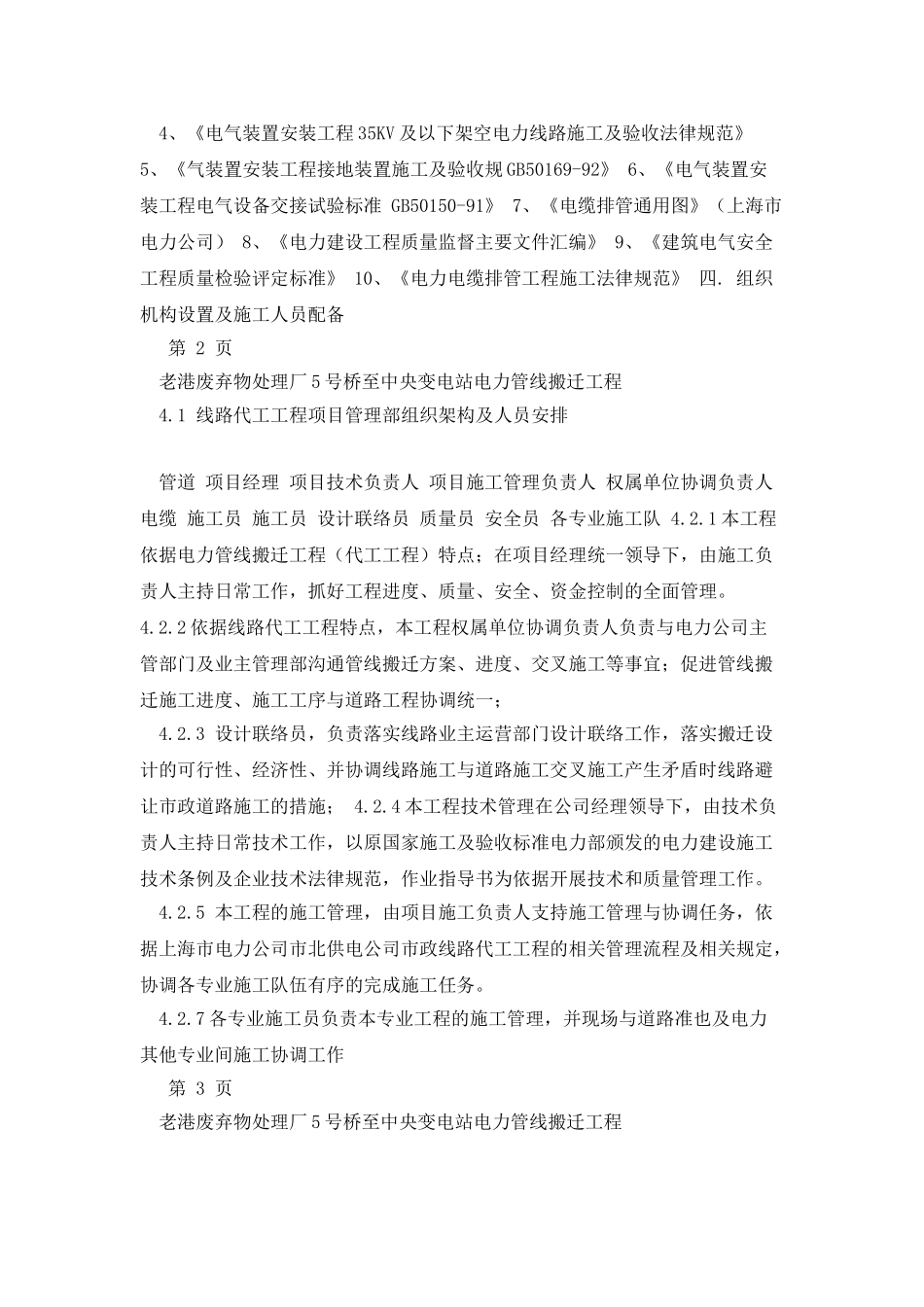

施工组织设计（电力电缆搬迁）老港废弃物处理厂 5 号桥至中央变电站电力管线搬迁工程 老港废弃物处理厂 5 号桥至中央变电站电力管线搬迁 编制日期： 施工组织设计 上海南都电力设备安装有限公司 2025 年 6 月 第 1 页 编制单位： 老港废弃物处理厂 5 号桥至中央变电站电力管线搬迁工程 一. 工程概况： 1. 项目名称：老港废弃物处理厂 5 号桥至中央变电站电力管线搬迁 2. 项目地点：南汇厂区内 3. 建设单位：老港废弃物处理厂 4. 施工周期：响应招标文件要求及业主具体书面指令 5. 目标质量等级 :优良 二. 工程范围及内容： 2.1 老港废弃物处理厂 5 号桥至中央变电站间影响 5 号桥施工的 6 路 10KV 电缆改接。 2.2 主要工作量： 新放 YJV22-10-3*120 电缆 6 根，每根 185 米，共计 1100 米； 新做顶管 8 孔，每孔 95 米，顶管井 2 座； 排管 2*4 孔 5 段，共计 80x8 米(无缝钢管)，工井 3 座 三、编制依据： 1、业主提供资料 2、国家及地方电力公司电力线路相关设计法律规范、施工法律规范及强制性规定等 3 、《电力线路设计安装施工图集》 4、《电气装置安装工程 35KV 及以下架空电力线路施工及验收法律规范》 5、《气装置安装工程接地装置施工及验收规 GB50169-92》 6、《电气装置安装工程电气设备交接试验标准 GB50150-91》 7、《电缆排管通用图》（上海市电力公司） 8、《电力建设工程质量监督主要文件汇编》 9、《建筑电气安全工程质量检验评定标准》 10、《电力电缆排管工程施工法律规范》 四. 组织机构设置及施工人员配备 第 2 页 老港废弃物处理厂 5 号桥至中央变电站电力管线搬迁工程 4.1 线路代工工程项目管理部组织架构及人员安排 管道 项目经理 项目技术负责人 项目施工管理负责人 权属单位协调负责人 电缆 施工员 施工员 设计联络员 质量员 安全员 各专业施工队 4.2.1 本工程依据电力管线搬迁工程（代工工程）特点；在项目经理统一领导下，由施工负责人主持日常工作，抓好工程进度、质量、安全、资金控制的全面管理。 4.2.2 依据线路代工工程特点，本工程权属单位协调负责人负责与电力公司主管部门及业主管理部沟通管线搬迁方案、进度、交叉施工等事宜；促进管线搬迁施工进度、施工工序与道路工程协调统一； 4.2.3 设计联络员，负责落实线路业主运营部门设计联络工作，落实搬迁设计的可行性、经济性、并协调线...
