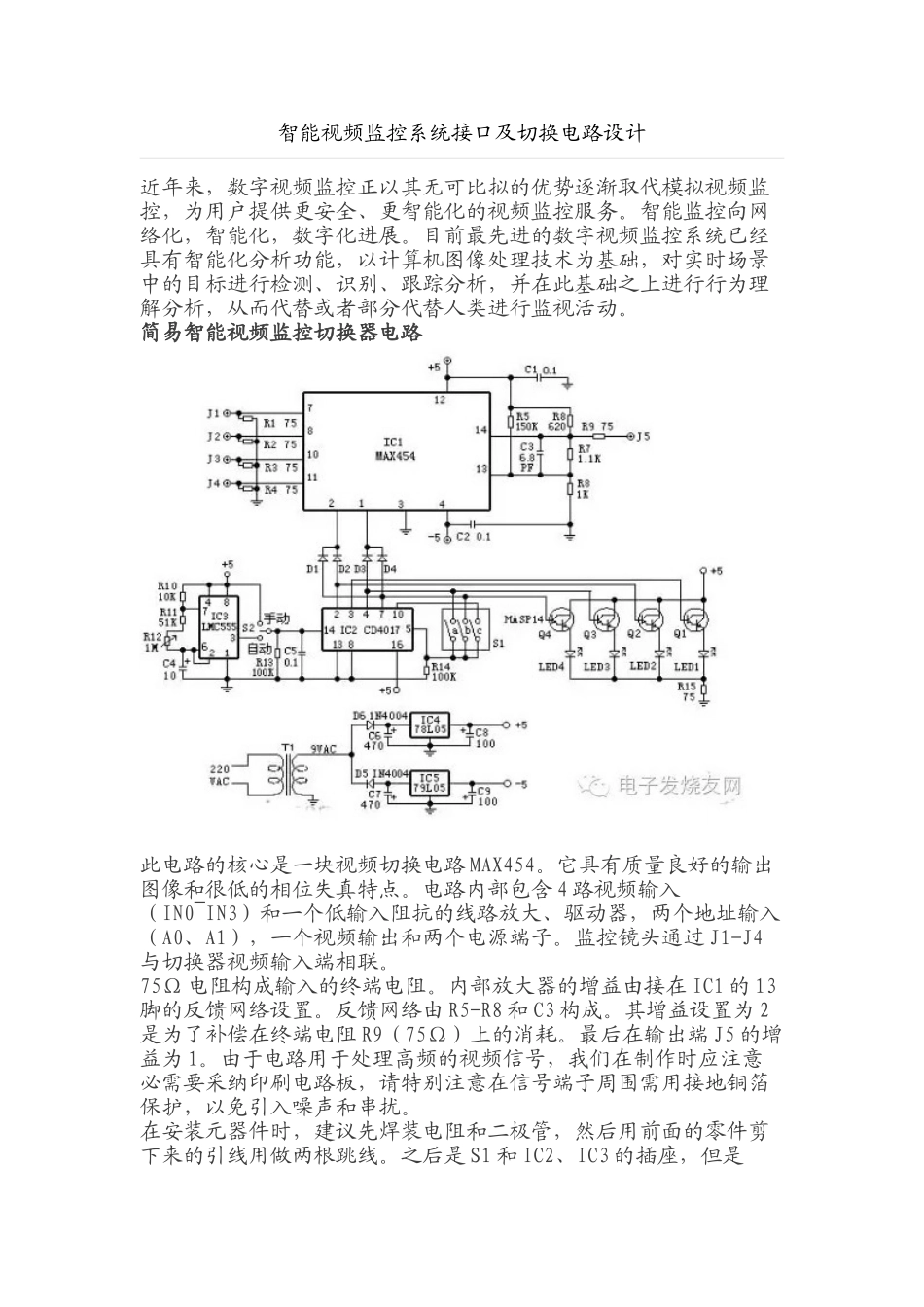

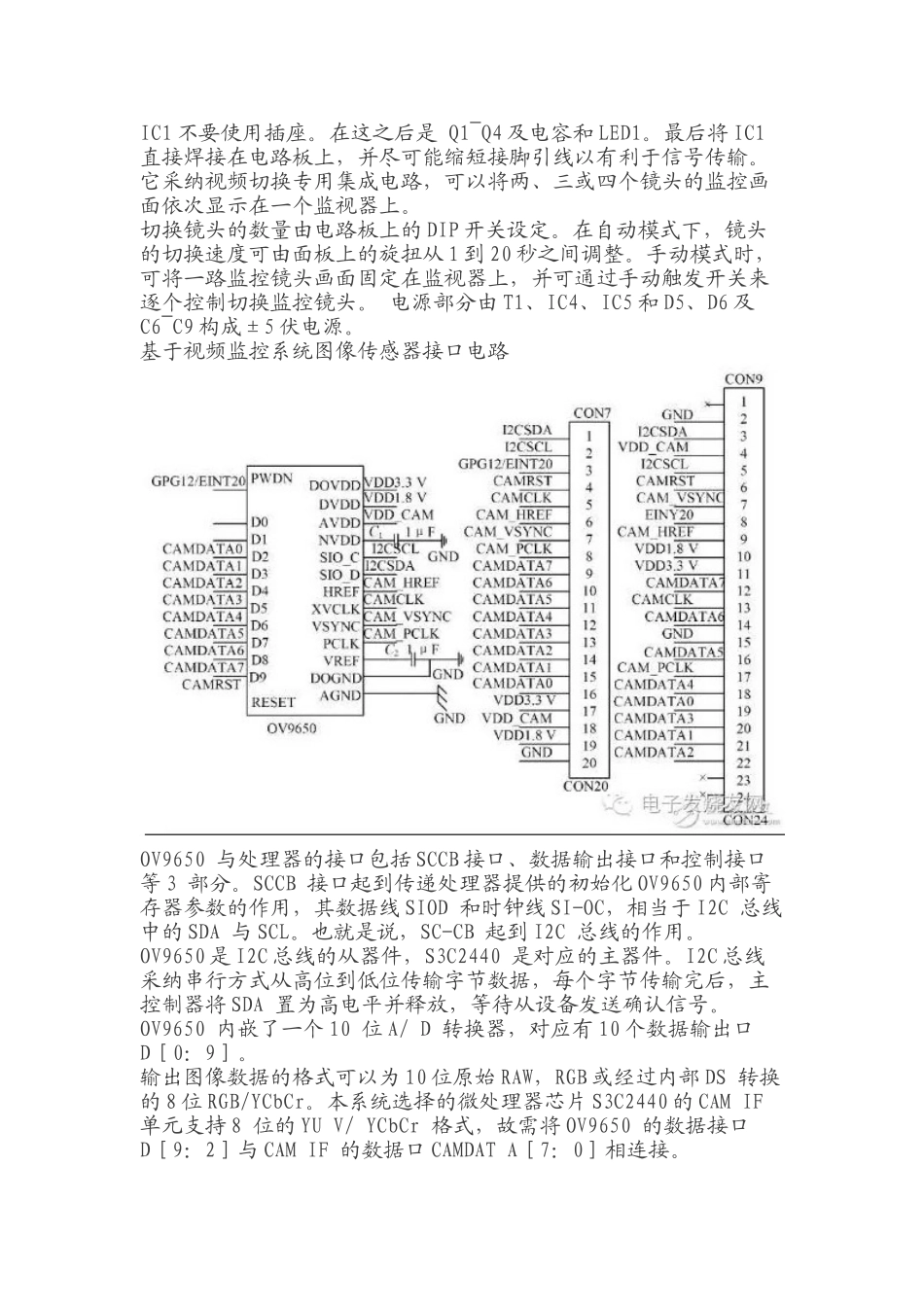

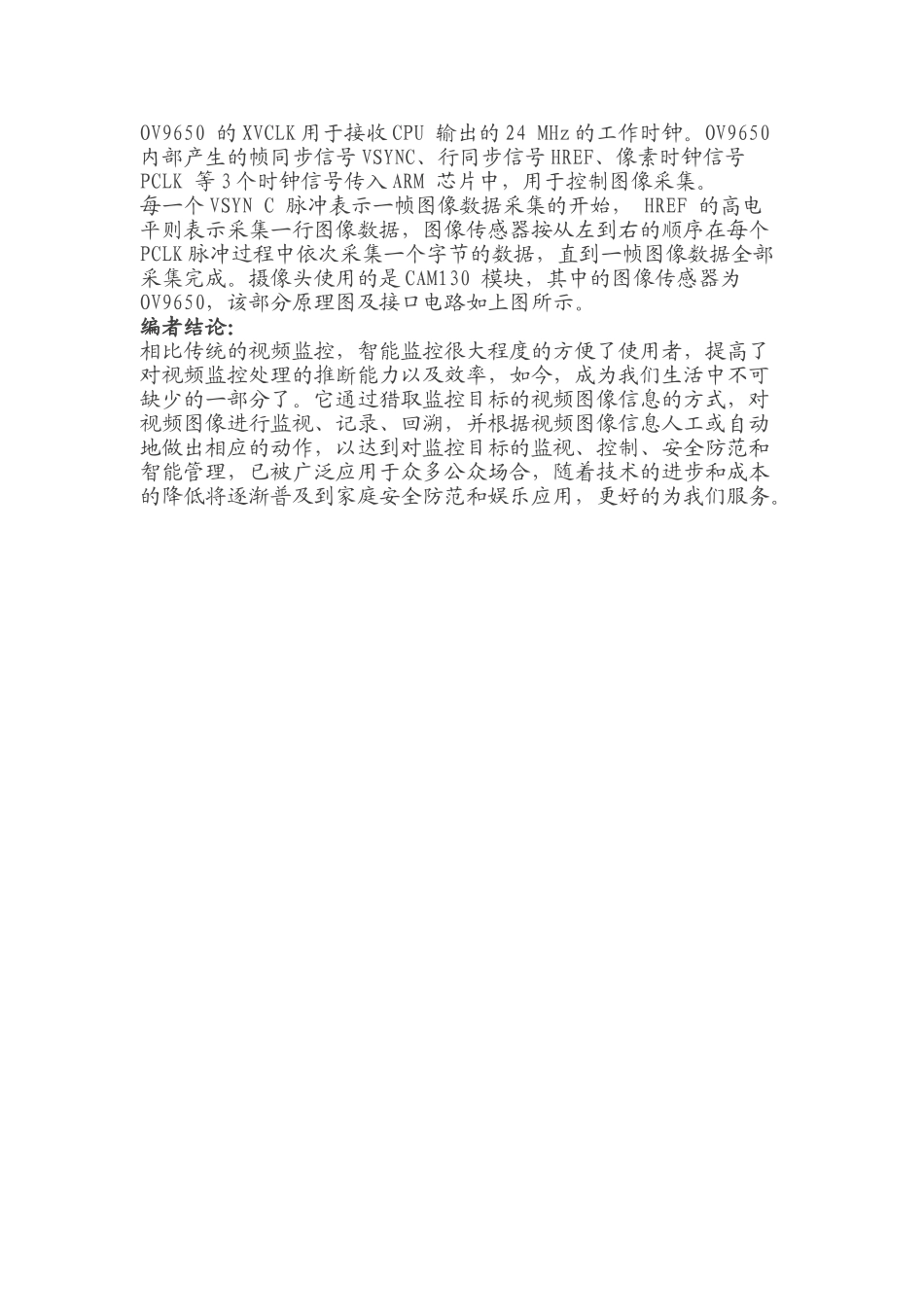

智能视频监控系统接口及切换电路设计近年来，数字视频监控正以其无可比拟的优势逐渐取代模拟视频监控，为用户提供更安全、更智能化的视频监控服务。智能监控向网络化，智能化，数字化进展。目前最先进的数字视频监控系统已经具有智能化分析功能，以计算机图像处理技术为基础，对实时场景中的目标进行检测、识别、跟踪分析，并在此基础之上进行行为理解分析，从而代替或者部分代替人类进行监视活动。简易智能视频监控切换器电路此电路的核心是一块视频切换电路 MAX454。它具有质量良好的输出图像和很低的相位失真特点。电路内部包含 4 路视频输入（IN0~IN3）和一个低输入阻抗的线路放大、驱动器，两个地址输入（A0、A1），一个视频输出和两个电源端子。监控镜头通过 J1-J4与切换器视频输入端相联。75Ω 电阻构成输入的终端电阻。内部放大器的增益由接在 IC1 的 13脚的反馈网络设置。反馈网络由 R5-R8 和 C3 构成。其增益设置为 2是为了补偿在终端电阻 R9（75Ω）上的消耗。最后在输出端 J5 的增益为 1。由于电路用于处理高频的视频信号，我们在制作时应注意必需要采纳印刷电路板，请特别注意在信号端子周围需用接地铜箔保护，以免引入噪声和串扰。在安装元器件时，建议先焊装电阻和二极管，然后用前面的零件剪下来的引线用做两根跳线。之后是 S1 和 IC2、IC3 的插座，但是 IC1 不要使用插座。在这之后是 Q1~Q4 及电容和 LED1。最后将 IC1直接焊接在电路板上，并尽可能缩短接脚引线以有利于信号传输。它采纳视频切换专用集成电路，可以将两、三或四个镜头的监控画面依次显示在一个监视器上。切换镜头的数量由电路板上的 DIP 开关设定。在自动模式下，镜头的切换速度可由面板上的旋扭从 1 到 20 秒之间调整。手动模式时，可将一路监控镜头画面固定在监视器上，并可通过手动触发开关来逐个控制切换监控镜头。 电源部分由 T1、IC4、IC5 和 D5、D6 及C6~C9 构成±5 伏电源。基于视频监控系统图像传感器接口电路OV9650 与处理器的接口包括 SCCB 接口、数据输出接口和控制接口等 3 部分。SCCB 接口起到传递处理器提供的初始化 OV9650 内部寄存器参数的作用，其数据线 SIOD 和时钟线 SI-OC，相当于 I2C 总线中的 SDA 与 SCL。也就是说，SC-CB 起到 I2C 总线的作用。OV9650 是 I2C 总线的从器件，S3C2440 是对应的主器件。I2C 总线采纳串行方式从高位到低位传输字节数据，每个字节传输完后...
