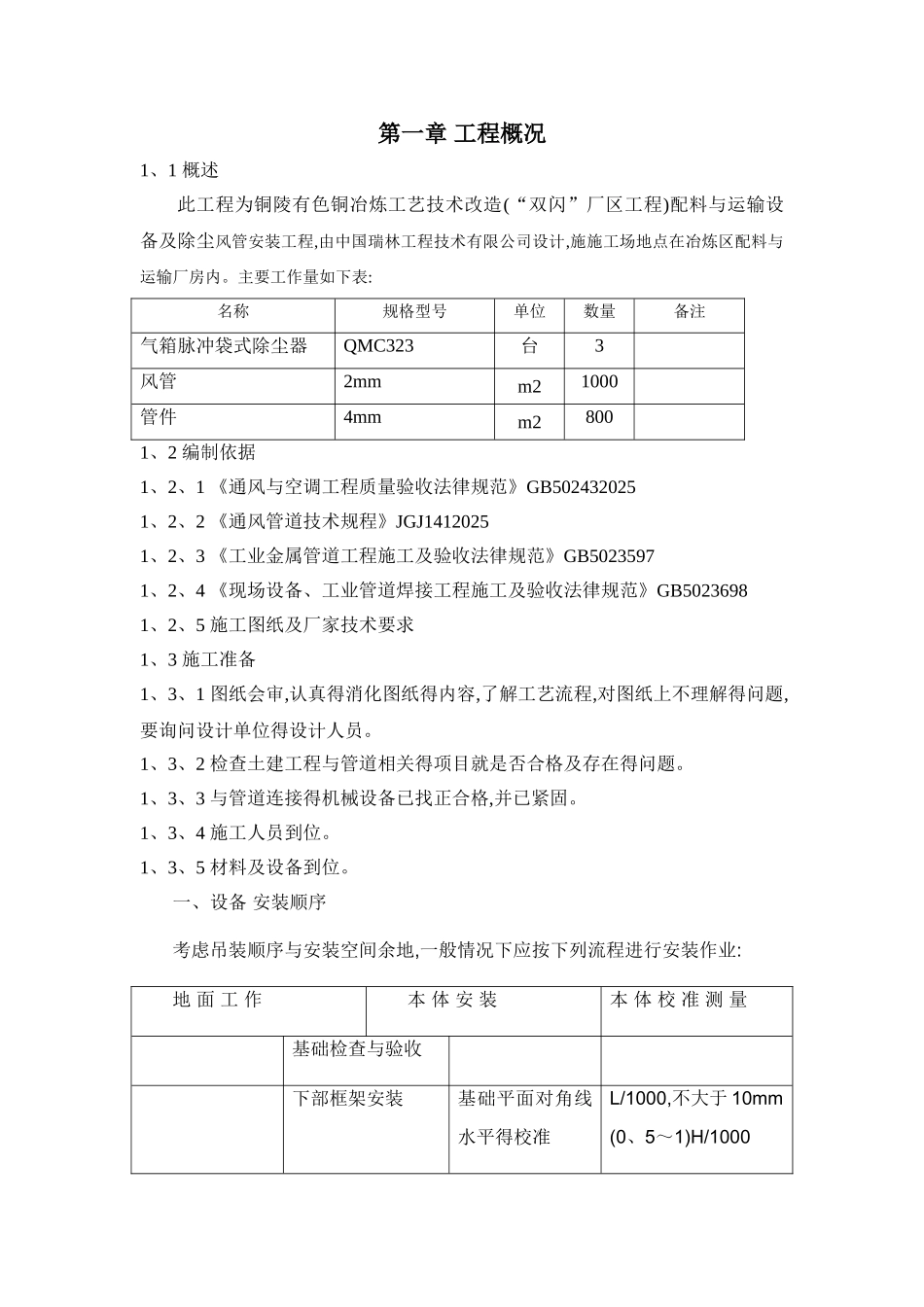

第一章 工程概况1、1 概述此工程为铜陵有色铜冶炼工艺技术改造(“双闪”厂区工程)配料与运输设备及除尘风管安装工程,由中国瑞林工程技术有限公司设计,施施工场地点在冶炼区配料与运输厂房内。主要工作量如下表:名称规格型号单位数量备注气箱脉冲袋式除尘器QMC323台3风管2mmm21000管件4mmm28001、2 编制依据1、2、1 《通风与空调工程质量验收法律规范》GB5024320251、2、2 《通风管道技术规程》JGJ14120251、2、3 《工业金属管道工程施工及验收法律规范》GB50235971、2、4 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236981、2、5 施工图纸及厂家技术要求1、3 施工准备1、3、1 图纸会审,认真得消化图纸得内容,了解工艺流程,对图纸上不理解得问题,要询问设计单位得设计人员。1、3、2 检查土建工程与管道相关得项目就是否合格及存在得问题。1、3、3 与管道连接得机械设备已找正合格,并已紧固。1、3、4 施工人员到位。1、3、5 材料及设备到位。一、设备 安装顺序考虑吊装顺序与安装空间余地,一般情况下应按下列流程进行安装作业:地 面 工 作本 体 安 装本 体 校 准 测 量基础检查与验收下部框架安装基础平面对角线水平得校准L/1000,不大于 10mm (0、5～1)H/1000灰斗安装灰斗上架安装灰斗对角线校准及平面校准L/1000,不大于 10mm箱体安装箱体安装箱体上平面对角线校准及平面校准 L/1000,不大于10mm(0、5～1)H/1000进风管与进风调节阀组进风管、进风调节阀安装提升阀、旁通阀阀板(如有)组装旁通阀、提升阀、分气箱安装平台、栏杆安装压气管路、电磁脉冲阀、差压装置安装插 板 阀 、 卸 灰 系统、安装滤袋、袋笼安装滤袋检验与喷吹管得最终安装表面油漆焊接点补油漆二、 基础检查及验收1.基础得检查应按下列各项加以检查核实:(1) 领取基础检查表(由施工单位提供)。(2) 中心标记原点、基准点得位置及高度。(3) 打墨线(各中心线、行列线)。(4) 基础表面应平坦,无明显得倾斜或凹凸,基础得各部表面也应光滑平整。(5) 预埋地脚螺栓得位置尺寸与预留高度。(7) 以原点或基准点为准,进行柱中心线及基础高度得实测一定要与图面相符。(8) 各行列线得尺寸应与图面相符,相同尺寸得对角线应相等。(9) 测量工具:钢尺与水平仪。2.基础得验收:基础得验收应由监理单位、基础施工单位及设备安装单位一起到现场,按上述要求进行验收,并填写基础检查表。三、 灰斗安装1)所有灰斗均应经检验合格后方能上架安装,按灰斗...
