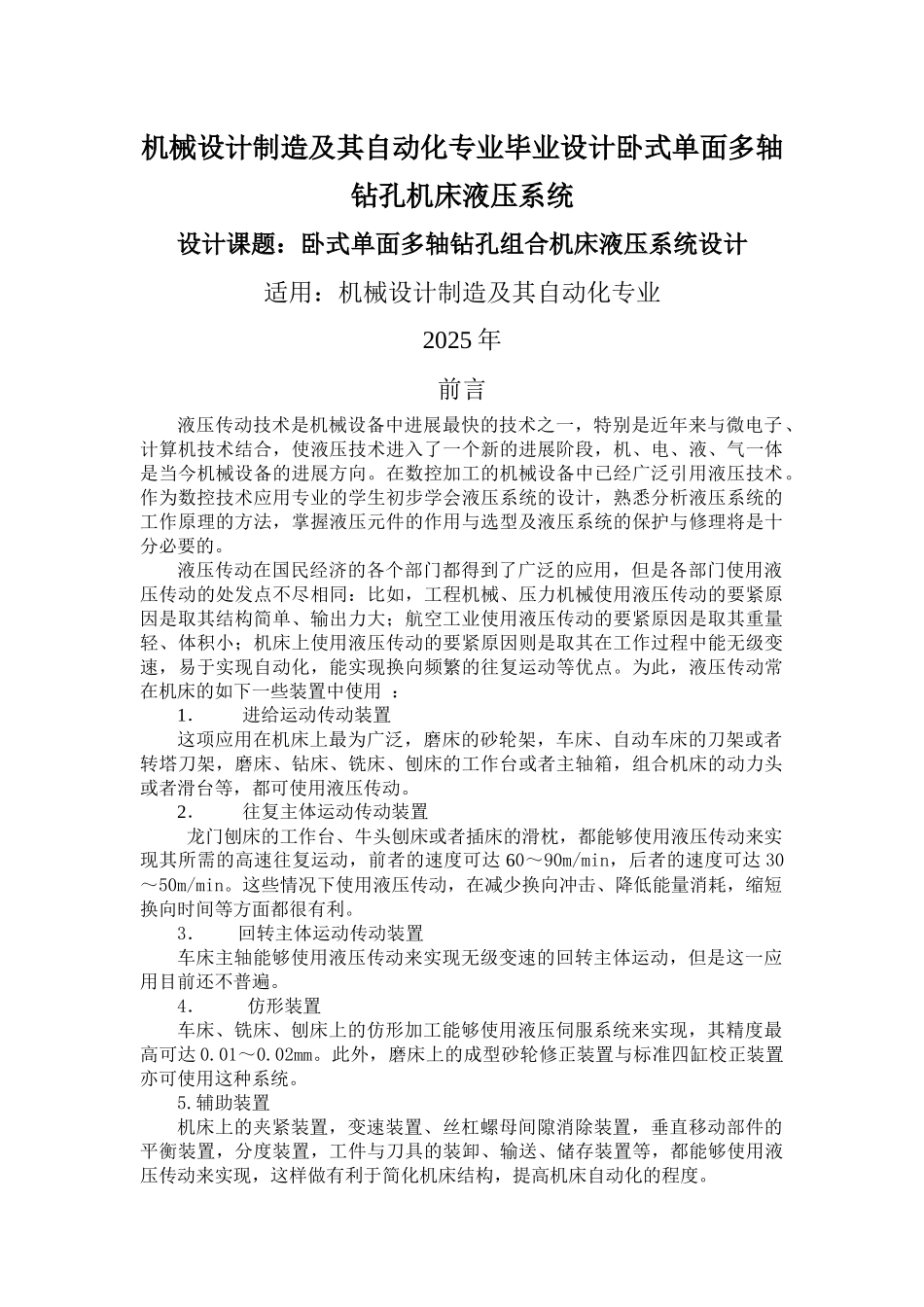

机械设计制造及其自动化专业毕业设计卧式单面多轴钻孔机床液压系统设计课题：卧式单面多轴钻孔组合机床液压系统设计适用：机械设计制造及其自动化专业2025 年前言液压传动技术是机械设备中进展最快的技术之一，特别是近年来与微电子、计算机技术结合，使液压技术进入了一个新的进展阶段，机、电、液、气一体是当今机械设备的进展方向。在数控加工的机械设备中已经广泛引用液压技术。作为数控技术应用专业的学生初步学会液压系统的设计，熟悉分析液压系统的工作原理的方法，掌握液压元件的作用与选型及液压系统的保护与修理将是十分必要的。液压传动在国民经济的各个部门都得到了广泛的应用，但是各部门使用液压传动的处发点不尽相同：比如，工程机械、压力机械使用液压传动的要紧原因是取其结构简单、输出力大；航空工业使用液压传动的要紧原因是取其重量轻、体积小；机床上使用液压传动的要紧原因则是取其在工作过程中能无级变速，易于实现自动化，能实现换向频繁的往复运动等优点。为此，液压传动常在机床的如下一些装置中使用 ：1． 进给运动传动装置这项应用在机床上最为广泛，磨床的砂轮架，车床、自动车床的刀架或者转塔刀架，磨床、钻床、铣床、刨床的工作台或者主轴箱，组合机床的动力头或者滑台等，都可使用液压传动。2． 往复主体运动传动装置龙门刨床的工作台、牛头刨床或者插床的滑枕，都能够使用液压传动来实现其所需的高速往复运动，前者的速度可达 60～90m/min，后者的速度可达 30～50m/min。这些情况下使用液压传动，在减少换向冲击、降低能量消耗，缩短换向时间等方面都很有利。3．回转主体运动传动装置车床主轴能够使用液压传动来实现无级变速的回转主体运动，但是这一应用目前还不普遍。4． 仿形装置车床、铣床、刨床上的仿形加工能够使用液压伺服系统来实现，其精度最高可达 0.01～0.02mm。此外，磨床上的成型砂轮修正装置与标准四缸校正装置亦可使用这种系统。5.辅助装置机床上的夹紧装置，变速装置、丝杠螺母间隙消除装置，垂直移动部件的平衡装置，分度装置，工件与刀具的装卸、输送、储存装置等，都能够使用液压传动来实现，这样做有利于简化机床结构，提高机床自动化的程度。液压动力滑台是利用液压缸将泵站提供的液压能转变为滑台运动所需的机械能，来实现进给运动并完成一定得动作循环，是一种以速度变换为主的中、低压液压系统，在高效、专用、自动化程度较高的机床中已得到广泛的应用。因此，在液压传动与操...
