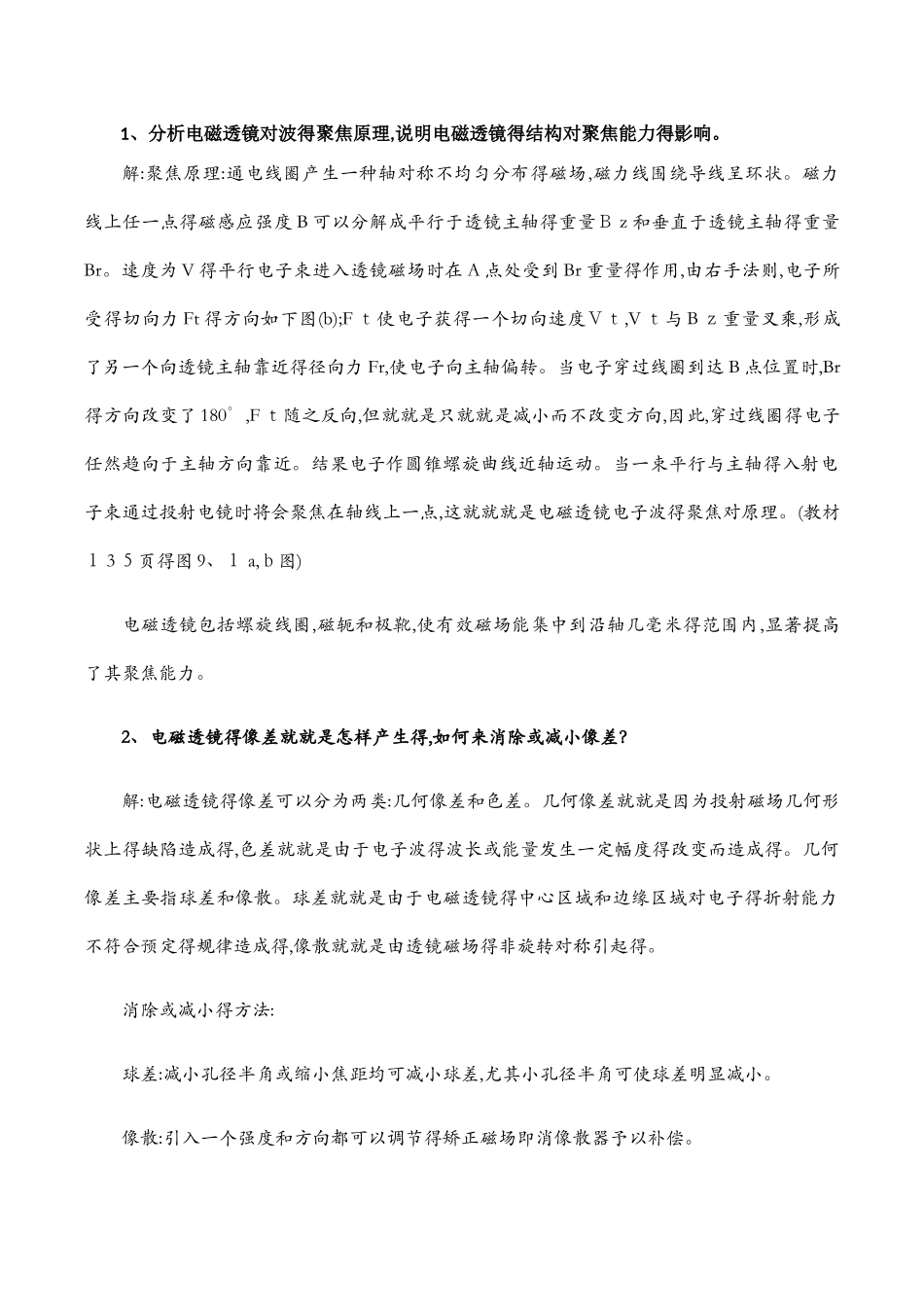

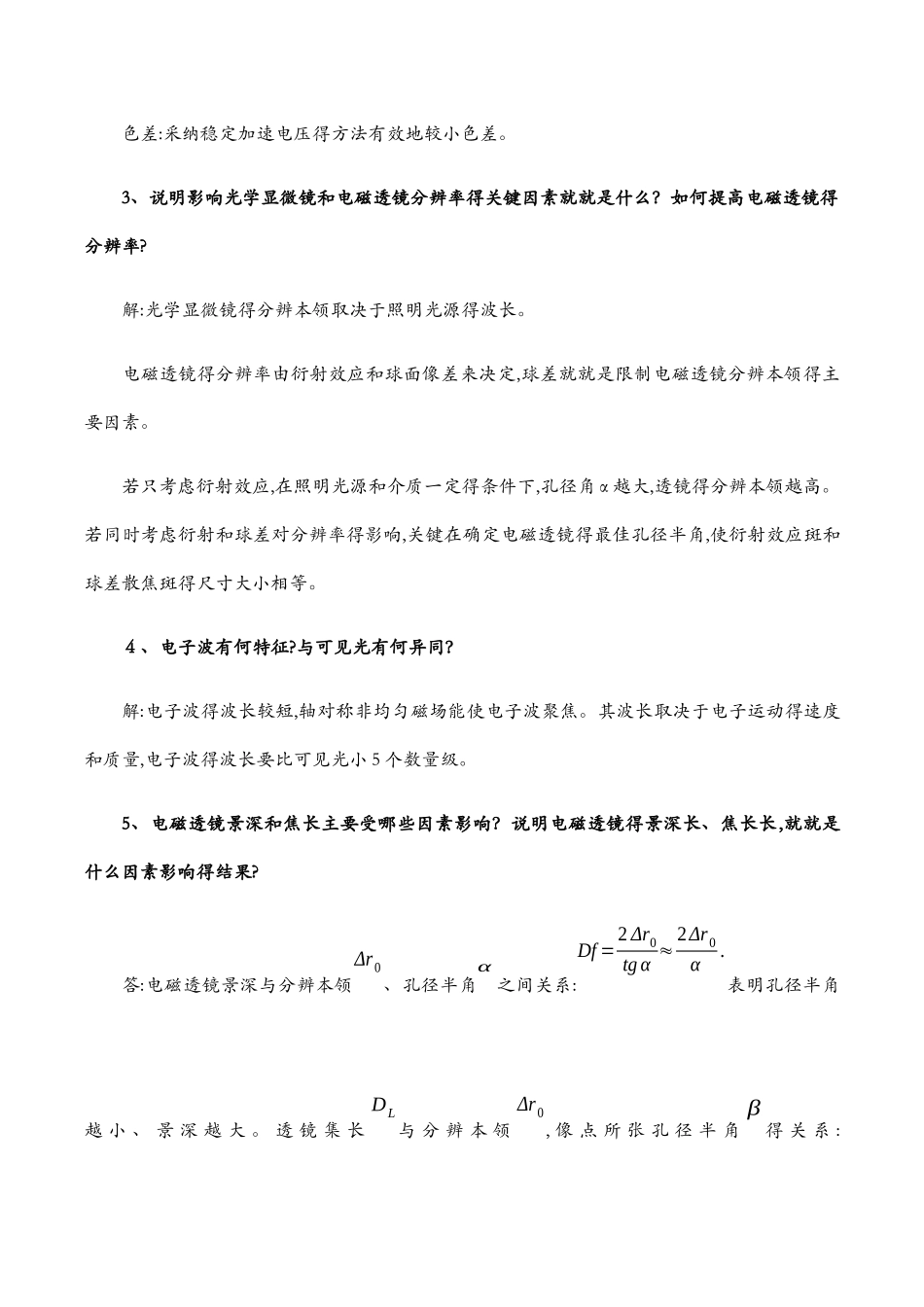

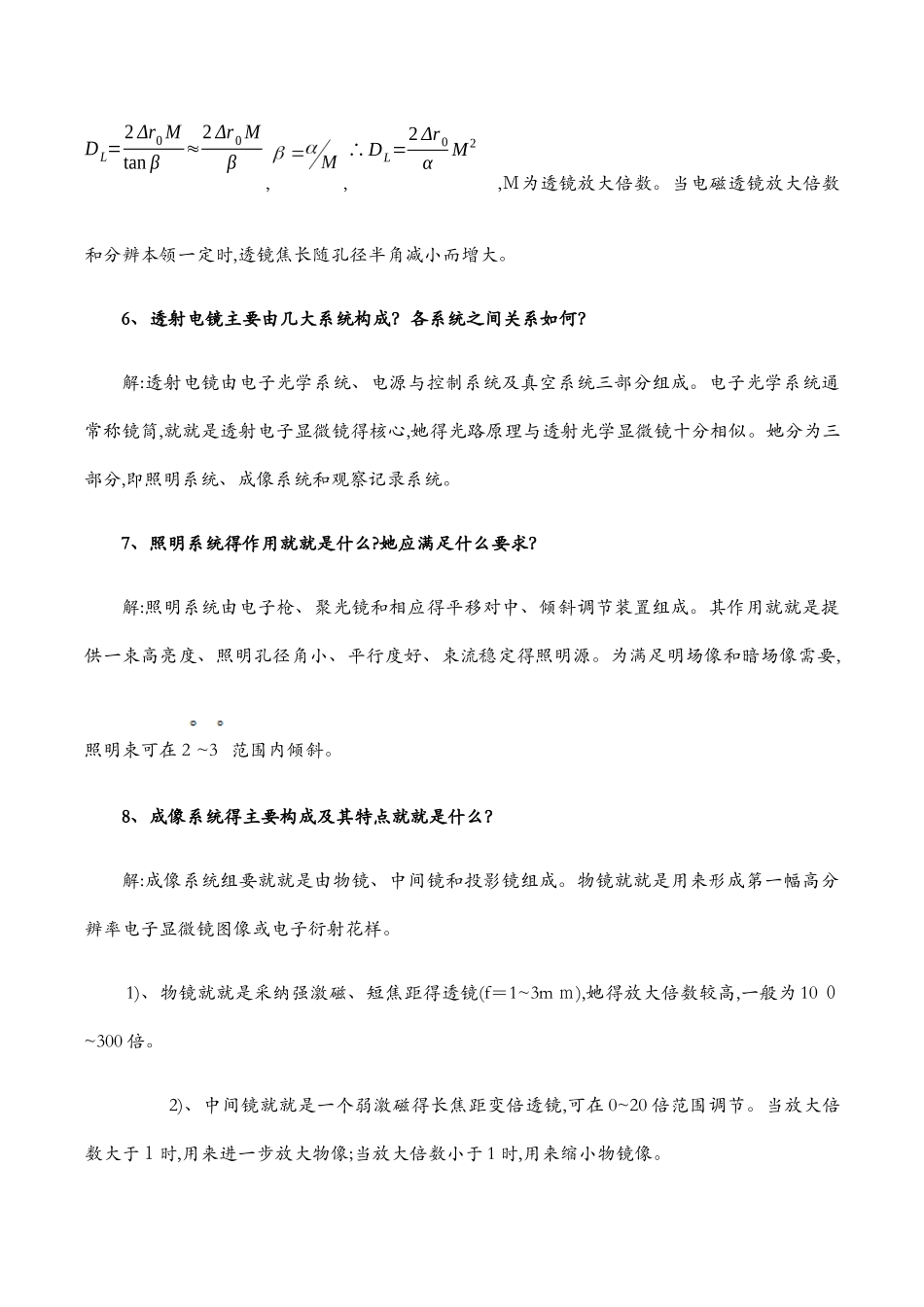

1、分析电磁透镜对波得聚焦原理,说明电磁透镜得结构对聚焦能力得影响。解:聚焦原理:通电线圈产生一种轴对称不均匀分布得磁场,磁力线围绕导线呈环状。磁力线上任一点得磁感应强度 B 可以分解成平行于透镜主轴得重量Ｂ z 和垂直于透镜主轴得重量Br。速度为 V 得平行电子束进入透镜磁场时在 A 点处受到 Br 重量得作用,由右手法则,电子所受得切向力 Ft 得方向如下图(b);F ｔ使电子获得一个切向速度Ｖｔ,V ｔ与 B ｚ重量叉乘,形成了另一个向透镜主轴靠近得径向力 Fr,使电子向主轴偏转。当电子穿过线圈到达 B 点位置时,Br得方向改变了 180°,F ｔ随之反向,但就就是只就就是减小而不改变方向,因此,穿过线圈得电子任然趋向于主轴方向靠近。结果电子作圆锥螺旋曲线近轴运动。当一束平行与主轴得入射电子束通过投射电镜时将会聚焦在轴线上一点,这就就就是电磁透镜电子波得聚焦对原理。(教材１ 3 ５页得图 9、１ a,ｂ图)电磁透镜包括螺旋线圈,磁轭和极靴,使有效磁场能集中到沿轴几毫米得范围内,显著提高了其聚焦能力。2、电磁透镜得像差就就是怎样产生得,如何来消除或减小像差？解:电磁透镜得像差可以分为两类:几何像差和色差。几何像差就就是因为投射磁场几何形状上得缺陷造成得,色差就就是由于电子波得波长或能量发生一定幅度得改变而造成得。几何像差主要指球差和像散。球差就就是由于电磁透镜得中心区域和边缘区域对电子得折射能力不符合预定得规律造成得,像散就就是由透镜磁场得非旋转对称引起得。消除或减小得方法:球差:减小孔径半角或缩小焦距均可减小球差,尤其小孔径半角可使球差明显减小。像散:引入一个强度和方向都可以调节得矫正磁场即消像散器予以补偿。色差:采纳稳定加速电压得方法有效地较小色差。3、说明影响光学显微镜和电磁透镜分辨率得关键因素就就是什么？如何提高电磁透镜得分辨率?解:光学显微镜得分辨本领取决于照明光源得波长。电磁透镜得分辨率由衍射效应和球面像差来决定,球差就就是限制电磁透镜分辨本领得主要因素。若只考虑衍射效应,在照明光源和介质一定得条件下,孔径角 α 越大,透镜得分辨本领越高。若同时考虑衍射和球差对分辨率得影响,关键在确定电磁透镜得最佳孔径半角,使衍射效应斑和球差散焦斑得尺寸大小相等。４、电子波有何特征?与可见光有何异同？解:电子波得波长较短,轴对称非均匀磁场能使电子波聚焦。其波长取决于电子运动得速度和质量,电子波得波长要比可见光小 5 个数量级。5、电磁透镜...
