某医院住院大楼水电安装监理实施细则

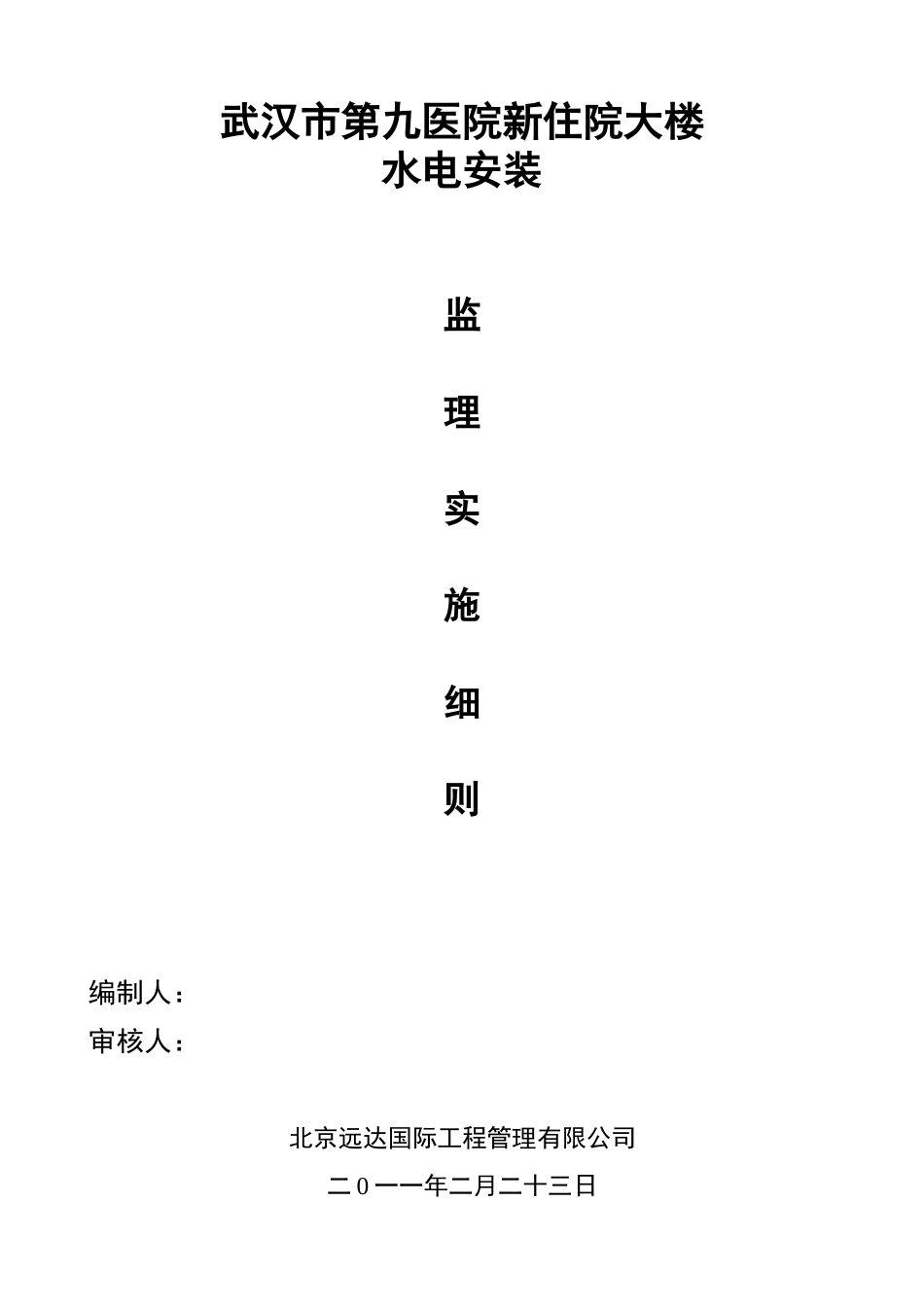

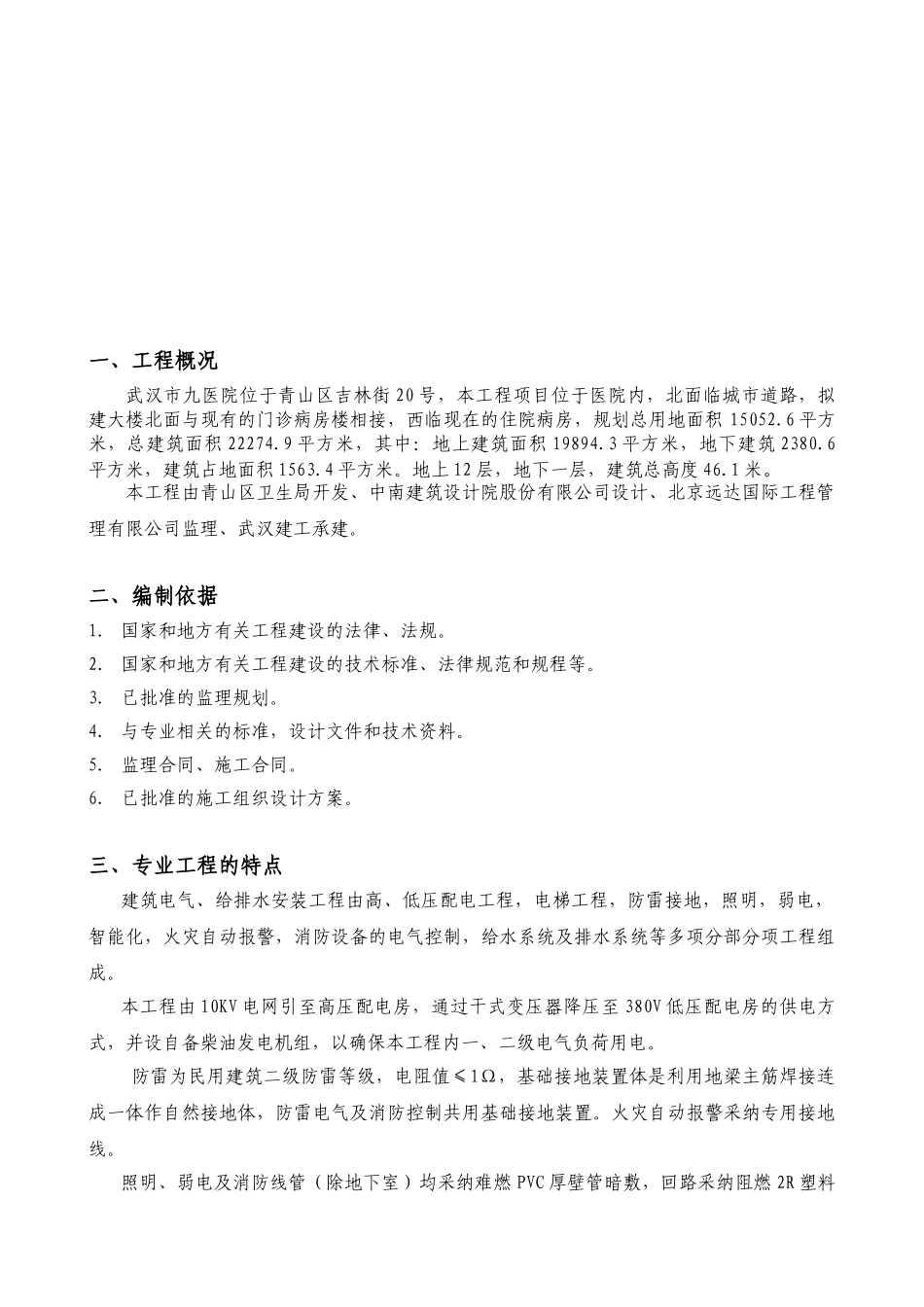

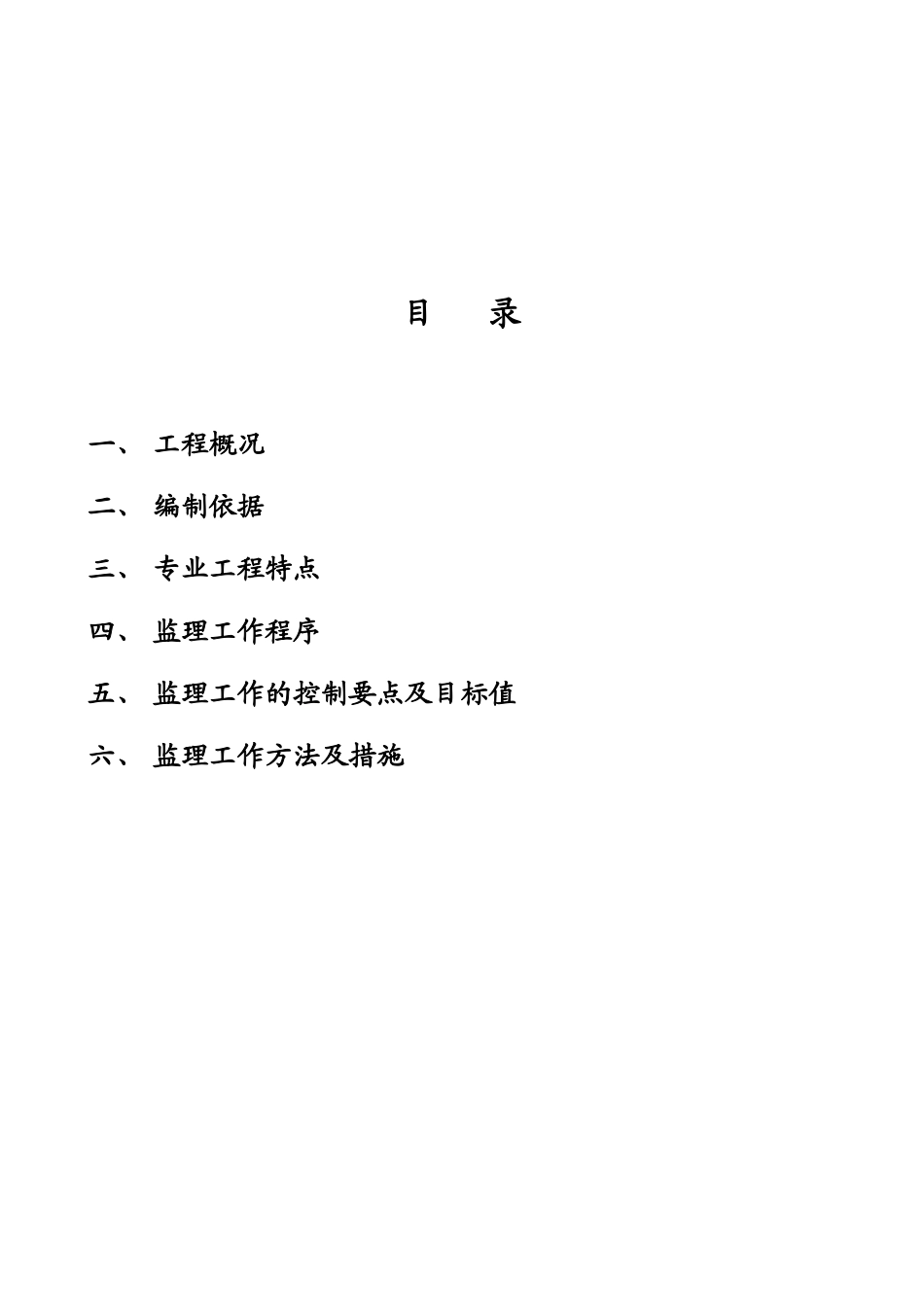

武汉市第九医院新住院大楼水电安装监理实施细则编制人：审核人：北京远达国际工程管理有限公司二 0 一一年二月二十三日目 录一、 工程概况二、 编制依据三、 专业工程特点四、 监理工作程序五、 监理工作的控制要点及目标值六、 监理工作方法及措施 一、工程概况武汉市九医院位于青山区吉林街 20 号，本工程项目位于医院内，北面临城市道路，拟建大楼北面与现有的门诊病房楼相接，西临现在的住院病房，规划总用地面积 15052.6 平方米，总建筑面积 22274.9 平方米，其中：地上建筑面积 19894.3 平方米，地下建筑 2380.6平方米，建筑占地面积 1563.4 平方米。地上 12 层，地下一层，建筑总高度 46.1 米。本工程由青山区卫生局开发、中南建筑设计院股份有限公司设计、北京远达国际工程管理有限公司监理、武汉建工承建。二、编制依据1． 国家和地方有关工程建设的法律、法规。2． 国家和地方有关工程建设的技术标准、法律规范和规程等。3． 已批准的监理规划。4． 与专业相关的标准，设计文件和技术资料。5． 监理合同、施工合同。6． 已批准的施工组织设计方案。三、专业工程的特点建筑电气、给排水安装工程由高、低压配电工程，电梯工程，防雷接地，照明，弱电，智能化，火灾自动报警，消防设备的电气控制，给水系统及排水系统等多项分部分项工程组成。本工程由 10KV 电网引至高压配电房，通过干式变压器降压至 380V 低压配电房的供电方式，并设自备柴油发电机组，以确保本工程内一、二级电气负荷用电。防雷为民用建筑二级防雷等级，电阻值≤1Ω，基础接地装置体是利用地梁主筋焊接连成一体作自然接地体，防雷电气及消防控制共用基础接地装置。火灾自动报警采纳专用接地线。照明、弱电及消防线管（除地下室）均采纳难燃 PVC 厚壁管暗敷，回路采纳阻燃 2R 塑料绝缘铜芯导线或耐火（NH）电缆。本工程地下室及首层由市政管网直接供水，住宅楼由两套变频调速恒压给水泵分区供水，系统采纳下行上给式供水方式。排水系统为室内外雨污分流管道，粪便污水单独污集经化粪池处理，厨房污水经隔油池处理后排入室外污水管网，地下室废水通过明沟汇合至集水坑，然后通过潜水泵排至室外检查井，雨水均由雨水斗收集后，重力自流至室外雨水管网。给水干管（住户水表前）采纳钢塑复合管，丝扣连接，水表后冷热水管道采纳环保 PP-R 管及配件，热焙连接。全部给排水管道除机房，设备层地下室外，其余全部暗装在吊顶，管井和墙...
