样板安装及基准线挂设工艺VIP专享

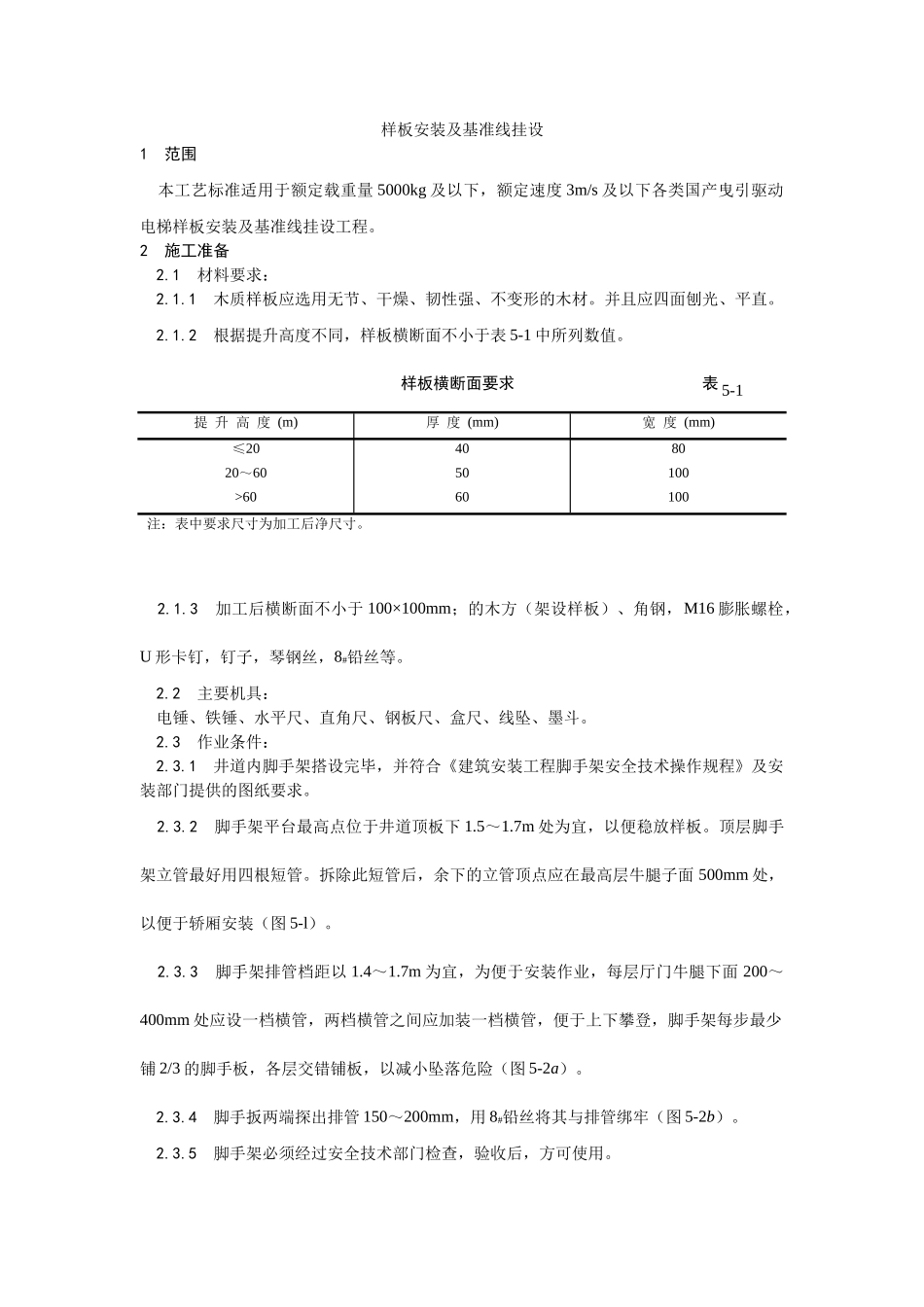

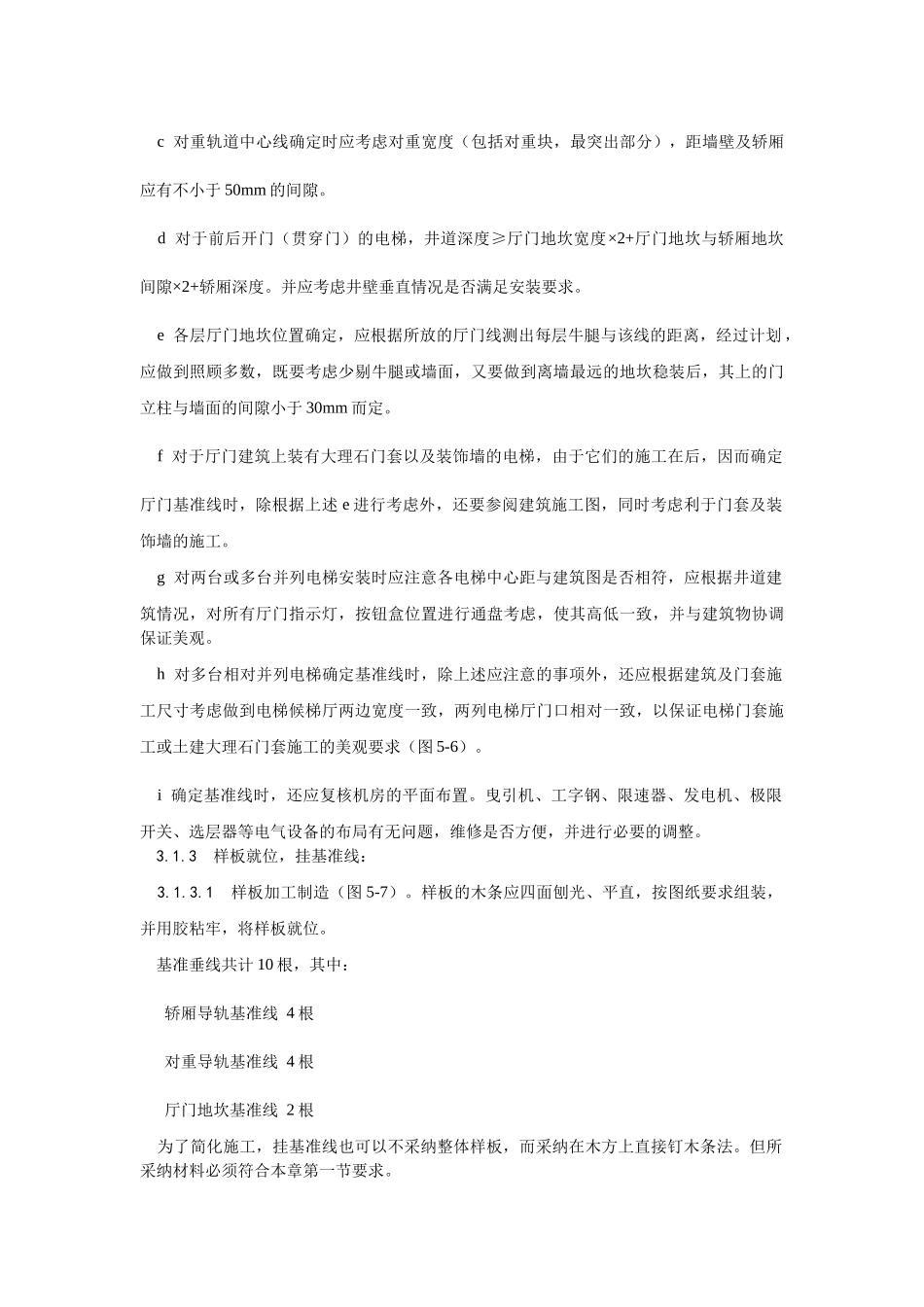

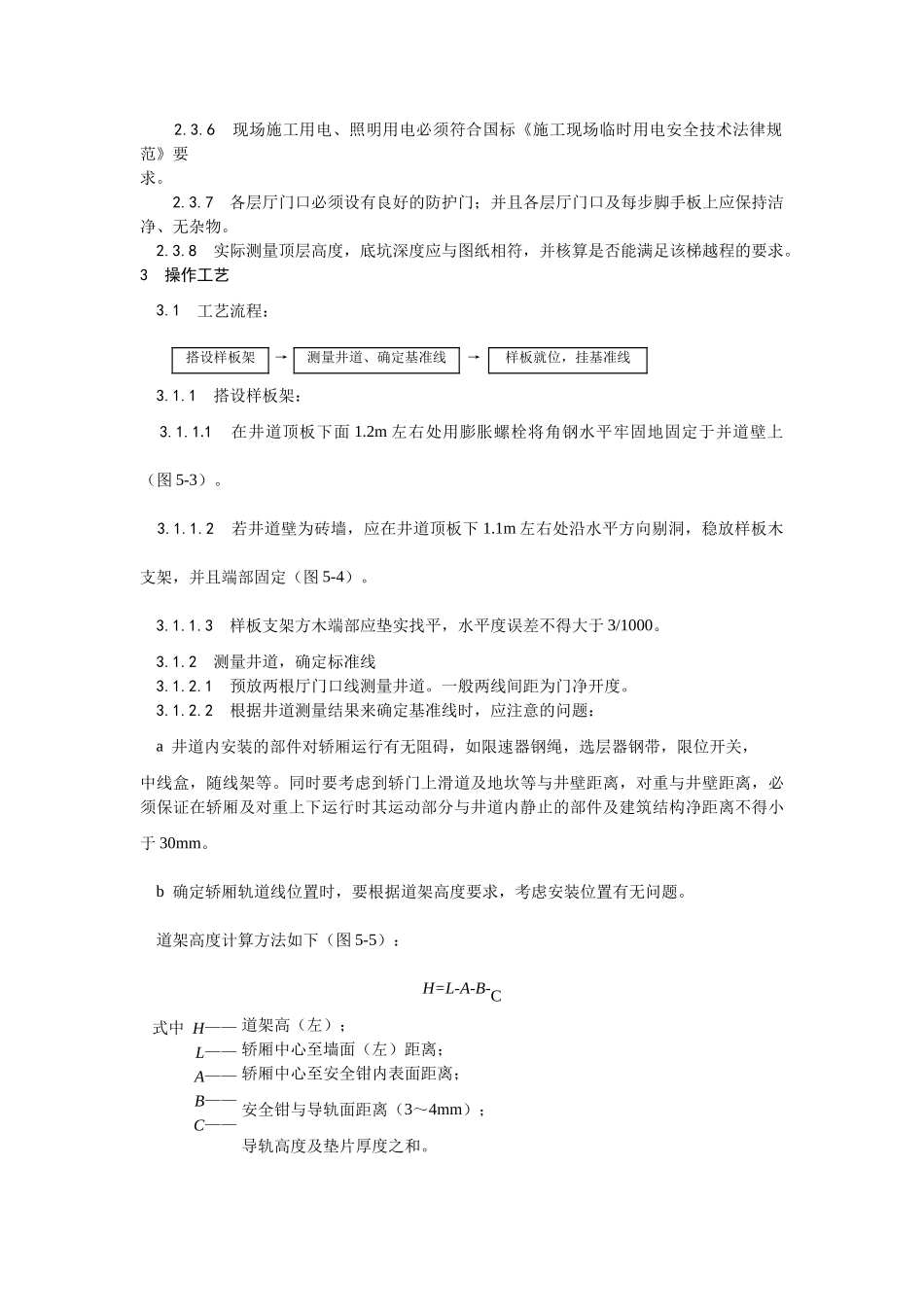

样板安装及基准线挂设1 范围 本工艺标准适用于额定载重量 5000kg 及以下，额定速度 3m/s 及以下各类国产曳引驱动电梯样板安装及基准线挂设工程。2 施工准备 2.1 材料要求： 2.1.1 木质样板应选用无节、干燥、韧性强、不变形的木材。并且应四面刨光、平直。 2.1.2 根据提升高度不同，样板横断面不小于表 5-1 中所列数值。 样板横断面要求 表 5-1提 升 高 度 (m)厚 度 (mm)宽 度 (mm)≤2020～60>6040506080100100 注：表中要求尺寸为加工后净尺寸。 2.1.3 加工后横断面不小于 100×100mm；的木方（架设样板）、角钢，M16 膨胀螺栓，U 形卡钉，钉子，琴钢丝，8#铅丝等。 2.2 主要机具： 电锤、铁锤、水平尺、直角尺、钢板尺、盒尺、线坠、墨斗。 2.3 作业条件： 2.3.1 井道内脚手架搭设完毕，并符合《建筑安装工程脚手架安全技术操作规程》及安装部门提供的图纸要求。 2.3.2 脚手架平台最高点位于井道顶板下 1.5～1.7m 处为宜，以便稳放样板。顶层脚手架立管最好用四根短管。拆除此短管后，余下的立管顶点应在最高层牛腿子面 500mm 处，以便于轿厢安装（图 5-l）。 2.3.3 脚手架排管档距以 1.4～1.7m 为宜，为便于安装作业，每层厅门牛腿下面 200～400mm 处应设一档横管，两档横管之间应加装一档横管，便于上下攀登，脚手架每步最少铺 2/3 的脚手板，各层交错铺板，以减小坠落危险（图 5-2a）。 2.3.4 脚手扳两端探出排管 150～200mm，用 8#铅丝将其与排管绑牢（图 5-2b）。 2.3.5 脚手架必须经过安全技术部门检查，验收后，方可使用。 2.3.6 现场施工用电、照明用电必须符合国标《施工现场临时用电安全技术法律规范》要求。 2.3.7 各层厅门口必须设有良好的防护门；并且各层厅门口及每步脚手板上应保持洁净、无杂物。 2.3.8 实际测量顶层高度，底坑深度应与图纸相符，并核算是否能满足该梯越程的要求。3 操作工艺 3.1 工艺流程：搭设样板架→测量井道、确定基准线→样板就位，挂基准线 3.1.1 搭设样板架： 3.1.1.1 在井道顶板下面 1.2m 左右处用膨胀螺栓将角钢水平牢固地固定于并道壁上（图 5-3）。 3.1.1.2 若井道壁为砖墙，应在井道顶板下 1.1m 左右处沿水平方向剔洞，稳放样板木支架，并且端部固定（图 5-4）。 3.1.1.3 样板支架方木端部应垫实找平，水平度误差不得大于 3/1000。 3.1.2 测量井道，确定标准线 3.1.2.1 预放两根厅门口线测量井道。一般...
