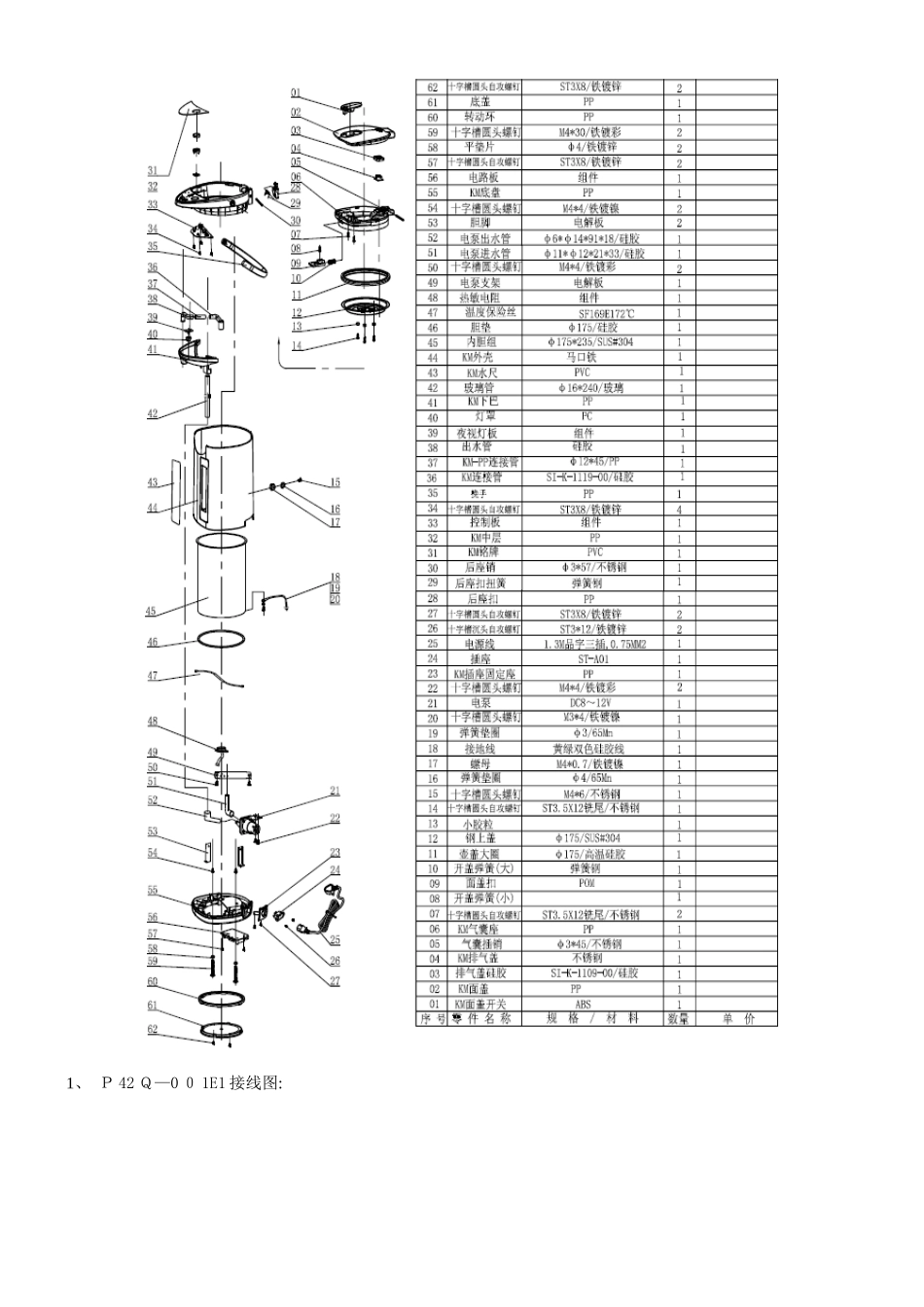

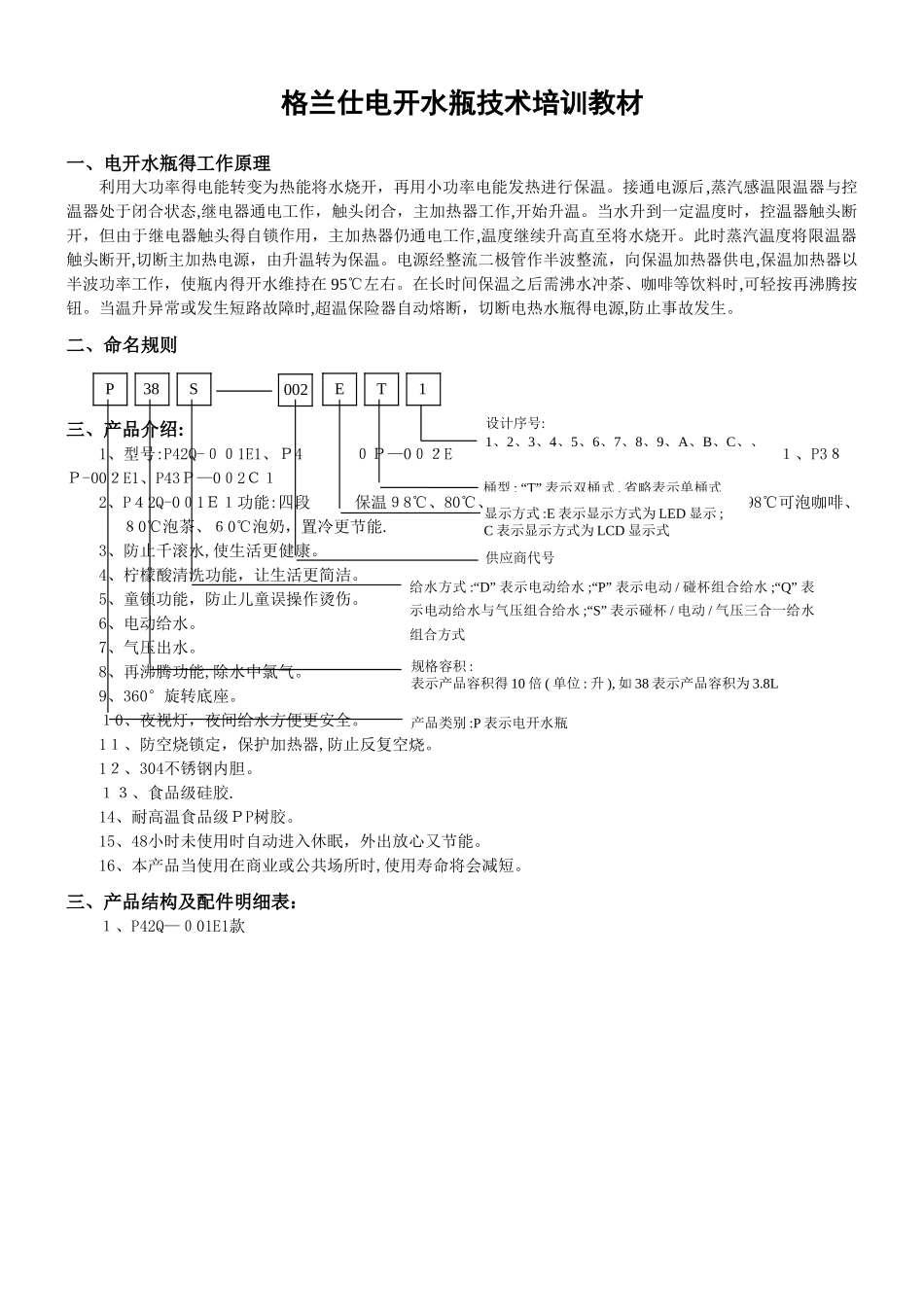

格兰仕电开水瓶技术培训教材一、电开水瓶得工作原理利用大功率得电能转变为热能将水烧开，再用小功率电能发热进行保温。接通电源后,蒸汽感温限温器与控温器处于闭合状态,继电器通电工作，触头闭合，主加热器工作,开始升温。当水升到一定温度时，控温器触头断开，但由于继电器触头得自锁作用，主加热器仍通电工作,温度继续升高直至将水烧开。此时蒸汽温度将限温器触头断开,切断主加热电源，由升温转为保温。电源经整流二极管作半波整流，向保温加热器供电,保温加热器以半波功率工作，使瓶内得开水维持在 95℃左右。在长时间保温之后需沸水冲茶、咖啡等饮料时,可轻按再沸腾按钮。当温升异常或发生短路故障时,超温保险器自动熔断，切断电热水瓶得电源,防止事故发生。二、命名规则三、产品介绍:1、型号:P42Q-００1E1、Ｐ4０Ｐ—0０２E１、P3８Ｐ-00２E1、P43Ｐ—0０2Ｃ１2、P４2Q-0０1Ｅ１功能:四段保温９8℃、80℃、60℃与置冷功能，适合不同饮用水,98℃可泡咖啡、８0℃泡茶、６0℃泡奶，置冷更节能.3、防止千滚水,使生活更健康。4、柠檬酸清洗功能，让生活更简洁。5、童锁功能，防止儿童误操作烫伤。6、电动给水。7、气压出水。8、再沸腾功能,除水中氯气。9、360°旋转底座。１0、夜视灯，夜间给水方便更安全。1１、防空烧锁定，保护加热器,防止反复空烧。1２、304不锈钢内胆。１３、食品级硅胶.14、耐高温食品级ＰP树胶。15、48小时未使用时自动进入休眠，外出放心又节能。16、本产品当使用在商业或公共场所时,使用寿命将会减短。三、产品结构及配件明细表：１、P42Q—０01E1款P38S002ET1桶型 : “T” 表示双桶式 , 省略表示单桶式显示方式 :E 表示显示方式为 LED 显示 ;C 表示显示方式为 LCD 显示式供应商代号给水方式 :“D” 表示电动给水 ;“P” 表示电动 / 碰杯组合给水 ;“Q” 表示电动给水与气压组合给水 ;“S” 表示碰杯 / 电动 / 气压三合一给水组合方式规格容积 :表示产品容积得 10 倍 ( 单位 : 升 ), 如 38 表示产品容积为 3.8L产品类别 :P 表示电开水瓶设计序号:1、2、3、4、5、6、7、8、9、A、B、C、、、、、、1、 Ｐ 42 Ｑ—0 ０ 1E1 接线图:四、维修注意事项：1、在维修前须了解本产品得工作原理。否则维修时有可能损坏本器具。２、严禁带电操作,否则有可能被电击得危险.3、在维修时，先清楚故障点,再出找故障原因.4、拆卸时，掌握安装顺序,记下各部件得位置与正确装配方法,要特别留...
