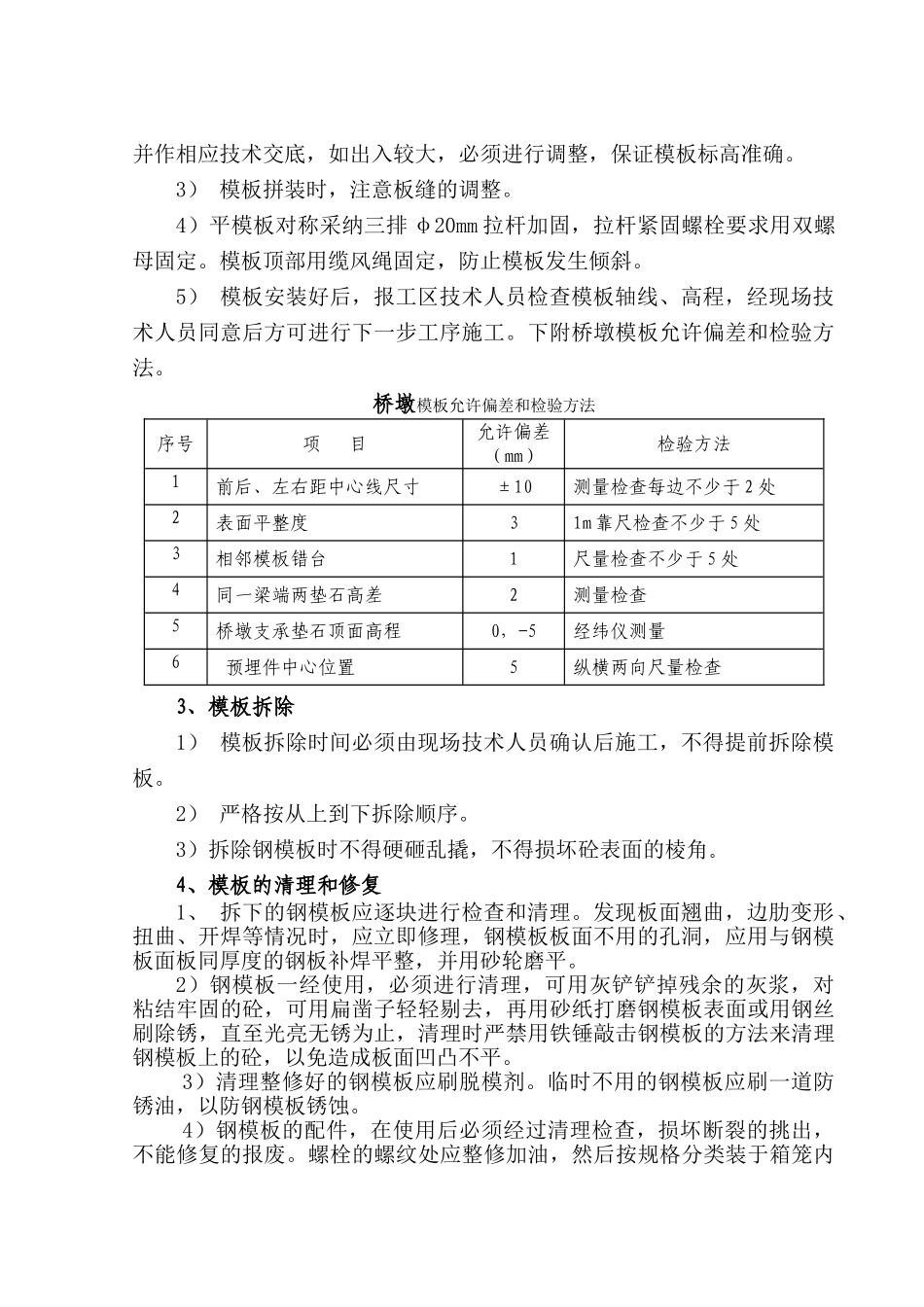

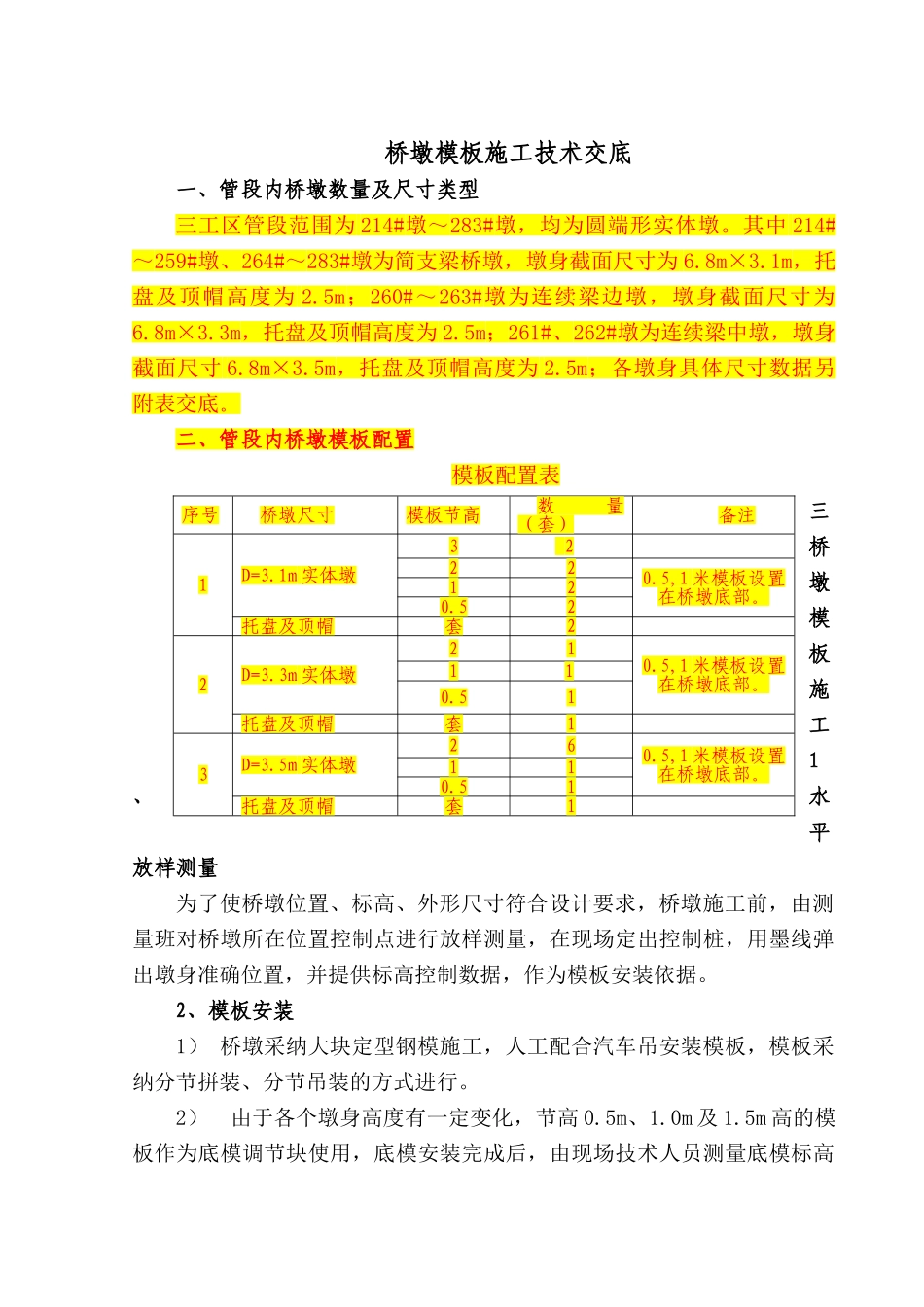

桥墩模板施工技术交底一、管段内桥墩数量及尺寸类型三工区管段范围为 214#墩～283#墩，均为圆端形实体墩。其中 214#～259#墩、264#～283#墩为简支梁桥墩，墩身截面尺寸为 6.8m×3.1m，托盘及顶帽高度为 2.5m；260#～263#墩为连续梁边墩，墩身截面尺寸为6.8m×3.3m，托盘及顶帽高度为 2.5m；261#、262#墩为连续梁中墩，墩身截面尺寸 6.8m×3.5m，托盘及顶帽高度为 2.5m；各墩身具体尺寸数据另附表交底。二、管段内桥墩模板配置模板配置表三桥墩模板施工1、水平放样测量为了使桥墩位置、标高、外形尺寸符合设计要求，桥墩施工前，由测量班对桥墩所在位置控制点进行放样测量，在现场定出控制桩，用墨线弹出墩身准确位置，并提供标高控制数据，作为模板安装依据。2、模板安装1） 桥墩采纳大块定型钢模施工，人工配合汽车吊安装模板，模板采纳分节拼装、分节吊装的方式进行。2） 由于各个墩身高度有一定变化，节高 0.5m、1.0m 及 1.5m 高的模板作为底模调节块使用，底模安装完成后，由现场技术人员测量底模标高序号桥墩尺寸模板节高数量（套）备注1D=3.1m 实体墩3 2220.5,1 米模板设置在桥墩底部。120.52托盘及顶帽套22D=3.3m 实体墩210.5,1 米模板设置在桥墩底部。110.51托盘及顶帽套13D=3.5m 实体墩260.5,1 米模板设置在桥墩底部。110.51托盘及顶帽套1并作相应技术交底，如出入较大，必须进行调整，保证模板标高准确。3） 模板拼装时，注意板缝的调整。4）平模板对称采纳三排 φ20mm 拉杆加固，拉杆紧固螺栓要求用双螺母固定。模板顶部用缆风绳固定，防止模板发生倾斜。5） 模板安装好后，报工区技术人员检查模板轴线、高程，经现场技术人员同意后方可进行下一步工序施工。下附桥墩模板允许偏差和检验方法。桥墩模板允许偏差和检验方法序号项 目允许偏差（mm）检验方法1前后、左右距中心线尺寸±10测量检查每边不少于 2 处2表面平整度31m 靠尺检查不少于 5 处3相邻模板错台1尺量检查不少于 5 处4同一梁端两垫石高差2测量检查5桥墩支承垫石顶面高程0，-5经纬仪测量6 预埋件中心位置5纵横两向尺量检查3、模板拆除1） 模板拆除时间必须由现场技术人员确认后施工，不得提前拆除模板。2） 严格按从上到下拆除顺序。3）拆除钢模板时不得硬砸乱撬，不得损坏砼表面的棱角。4、模板的清理和修复1、 拆下的钢模板应逐块进行检查和清理。发现板面翘曲，边肋变形、扭曲、开焊等情况时，应立即修理，钢模板板面不用的孔洞，应...
