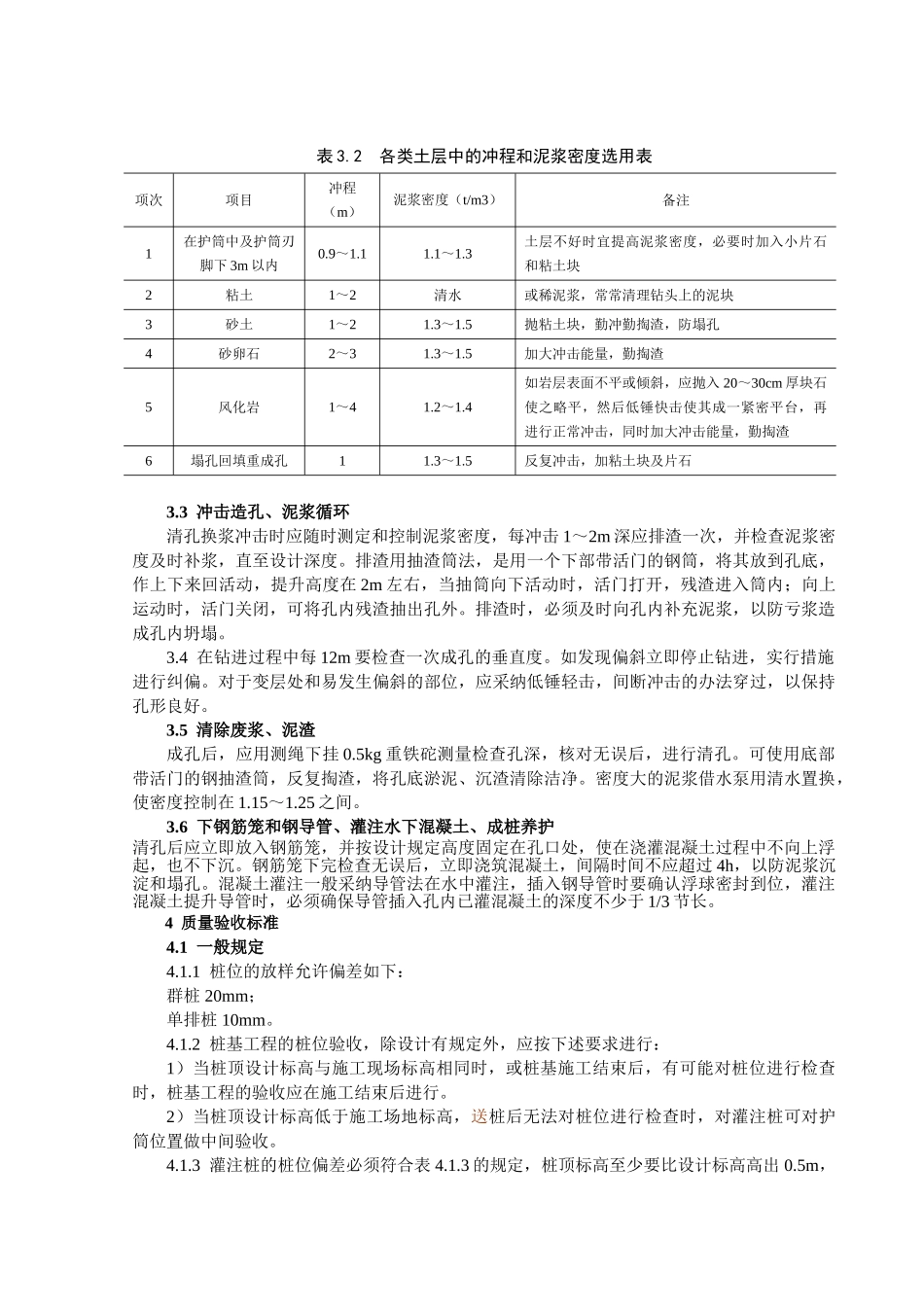

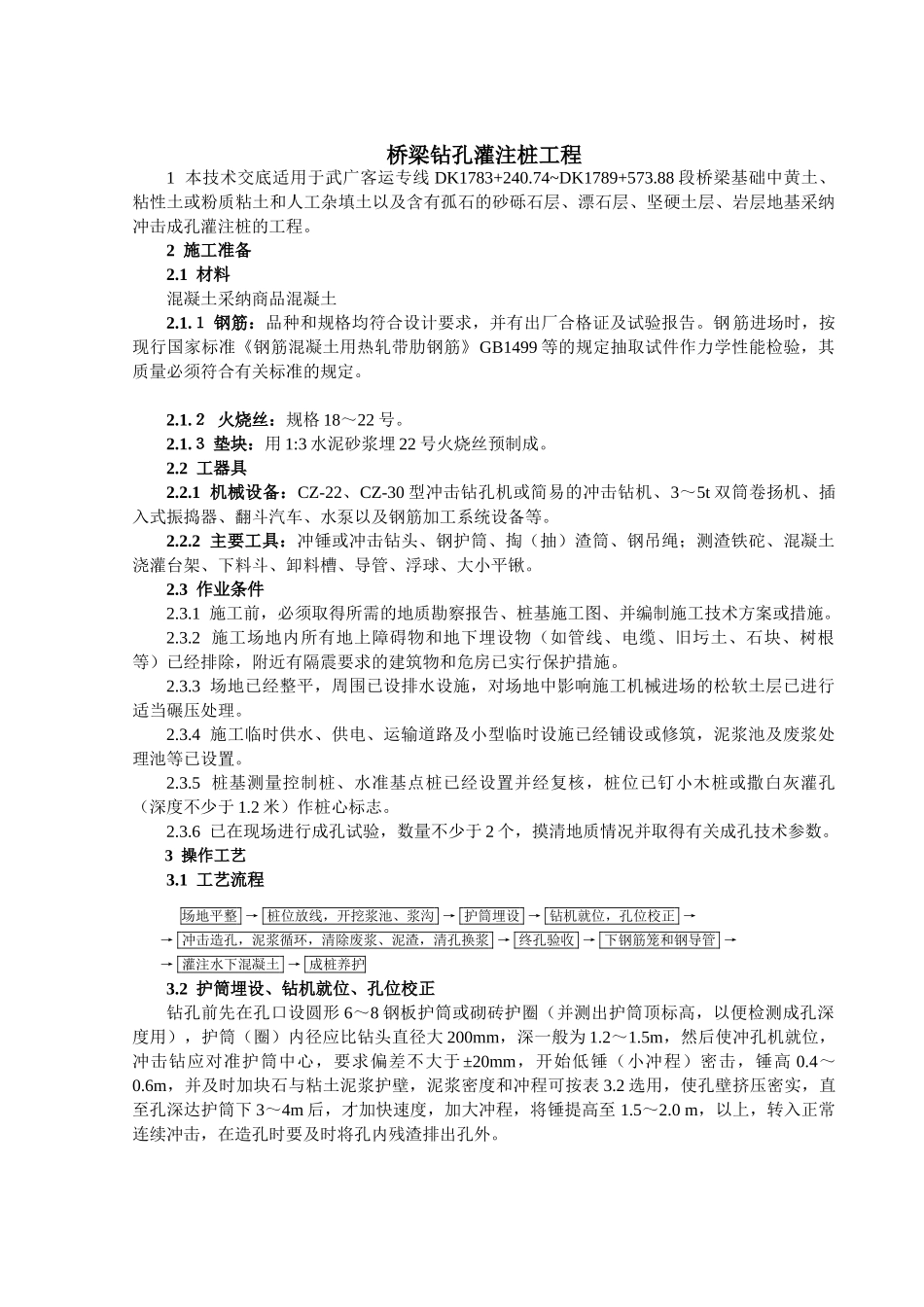

桥梁钻孔灌注桩工程1 本技术交底适用于武广客运专线 DK1783+240.74~DK1789+573.88 段桥梁基础中黄土、粘性土或粉质粘土和人工杂填土以及含有孤石的砂砾石层、漂石层、坚硬土层、岩层地基采纳冲击成孔灌注桩的工程。2 施工准备2.1 材料混凝土采纳商品混凝土2.1.１ 钢筋：品种和规格均符合设计要求，并有出厂合格证及试验报告。钢筋进场时，按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499 等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。2.1.２ 火烧丝：规格 18～22 号。2.1.３ 垫块：用 1:3 水泥砂浆埋 22 号火烧丝预制成。2.2 工器具2.2.1 机械设备：CZ-22、CZ-30 型冲击钻孔机或简易的冲击钻机、3～5t 双筒卷扬机、插入式振捣器、翻斗汽车、水泵以及钢筋加工系统设备等。2.2.2 主要工具：冲锤或冲击钻头、钢护筒、掏（抽）渣筒、钢吊绳；测渣铁砣、混凝土浇灌台架、下料斗、卸料槽、导管、浮球、大小平锹。2.3 作业条件2.3.1 施工前，必须取得所需的地质勘察报告、桩基施工图、并编制施工技术方案或措施。2.3.2 施工场地内所有地上障碍物和地下埋设物（如管线、电缆、旧圬土、石块、树根等）已经排除，附近有隔震要求的建筑物和危房已实行保护措施。2.3.3 场地已经整平，周围已设排水设施，对场地中影响施工机械进场的松软土层已进行适当碾压处理。2.3.4 施工临时供水、供电、运输道路及小型临时设施已经铺设或修筑，泥浆池及废浆处理池等已设置。2.3.5 桩基测量控制桩、水准基点桩已经设置并经复核，桩位已钉小木桩或撒白灰灌孔（深度不少于 1.2 米）作桩心标志。2.3.6 已在现场进行成孔试验，数量不少于 2 个，摸清地质情况并取得有关成孔技术参数。3 操作工艺3.1 工艺流程场地平整 → 桩位放线，开挖浆池、浆沟 → 护筒埋设 → 钻机就位，孔位校正 → → 冲击造孔，泥浆循环，清除废浆、泥渣，清孔换浆 → 终孔验收 → 下钢筋笼和钢导管 → → 灌注水下混凝土 → 成桩养护3.2 护筒埋设、钻机就位、孔位校正钻孔前先在孔口设圆形 6～8 钢板护筒或砌砖护圈（并测出护筒顶标高，以便检测成孔深度用），护筒（圈）内径应比钻头直径大 200mm，深一般为 1.2～1.5m，然后使冲孔机就位，冲击钻应对准护筒中心，要求偏差不大于±20mm，开始低锤（小冲程）密击，锤高 0.4～0.6m，并及时加块石与粘土泥浆护壁，泥浆密度和冲程可按表 3.2 选用，使孔壁挤压密实，直至孔深...
