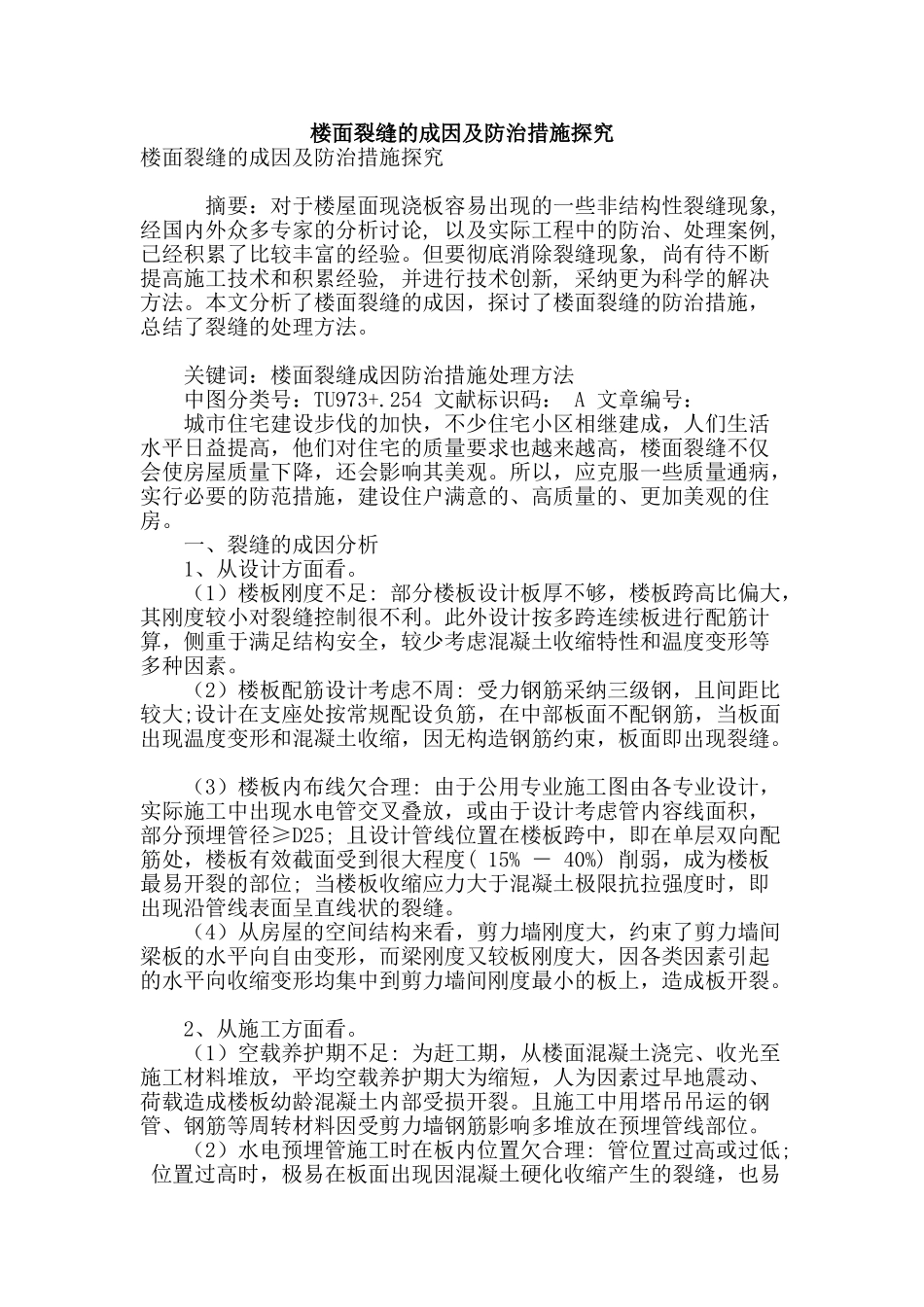

楼面裂缝的成因及防治措施探究

楼面裂缝的成因及防治措施探究楼面裂缝的成因及防治措施探究 摘要：对于楼屋面现浇板容易出现的一些非结构性裂缝现象, 经国内外众多专家的分析讨论, 以及实际工程中的防治、处理案例, 已经积累了比较丰富的经验。但要彻底消除裂缝现象, 尚有待不断提高施工技术和积累经验, 并进行技术创新, 采纳更为科学的解决方法。本文分析了楼面裂缝的成因，探讨了楼面裂缝的防治措施，总结了裂缝的处理方法。 关键词：楼面裂缝成因防治措施处理方法 中图分类号：TU973+.254 文献标识码： A 文章编号： 城市住宅建设步伐的加快，不少住宅小区相继建成，人们生活水平日益提高，他们对住宅的质量要求也越来越高，楼面裂缝不仅会使房屋质量下降，还会影响其美观。所以，应克服一些质量通病，实行必要的防范措施，建设住户满意的、高质量的、更加美观的住房。 一、裂缝的成因分析 1、从设计方面看。 （1）楼板刚度不足: 部分楼板设计板厚不够，楼板跨高比偏大，其刚度较小对裂缝控制很不利。此外设计按多跨连续板进行配筋计算，侧重于满足结构安全，较少考虑混凝土收缩特性和温度变形等多种因素。 （2）楼板配筋设计考虑不周: 受力钢筋采纳三级钢，且间距比较大;设计在支座处按常规配设负筋，在中部板面不配钢筋，当板面出现温度变形和混凝土收缩，因无构造钢筋约束，板面即出现裂缝。 （3）楼板内布线欠合理: 由于公用专业施工图由各专业设计，实际施工中出现水电管交叉叠放，或由于设计考虑管内容线面积，部分预埋管径≥D25; 且设计管线位置在楼板跨中，即在单层双向配筋处，楼板有效截面受到很大程度( 15% － 40%) 削弱，成为楼板最易开裂的部位; 当楼板收缩应力大于混凝土极限抗拉强度时，即出现沿管线表面呈直线状的裂缝。 （4）从房屋的空间结构来看，剪力墙刚度大，约束了剪力墙间梁板的水平向自由变形，而梁刚度又较板刚度大，因各类因素引起的水平向收缩变形均集中到剪力墙间刚度最小的板上，造成板开裂。 2、从施工方面看。 （1）空载养护期不足: 为赶工期，从楼面混凝土浇完、收光至施工材料堆放，平均空载养护期大为缩短，人为因素过早地震动、荷载造成楼板幼龄混凝土内部受损开裂。且施工中用塔吊吊运的钢管、钢筋等周转材料因受剪力墙钢筋影响多堆放在预埋管线部位。 （2）水电预埋管施工时在板内位置欠合理: 管位置过高或过低; 位置过高时，极易在板面出现因混凝土硬化收缩产生的裂缝，也易在维修裂缝或室内装修时...
