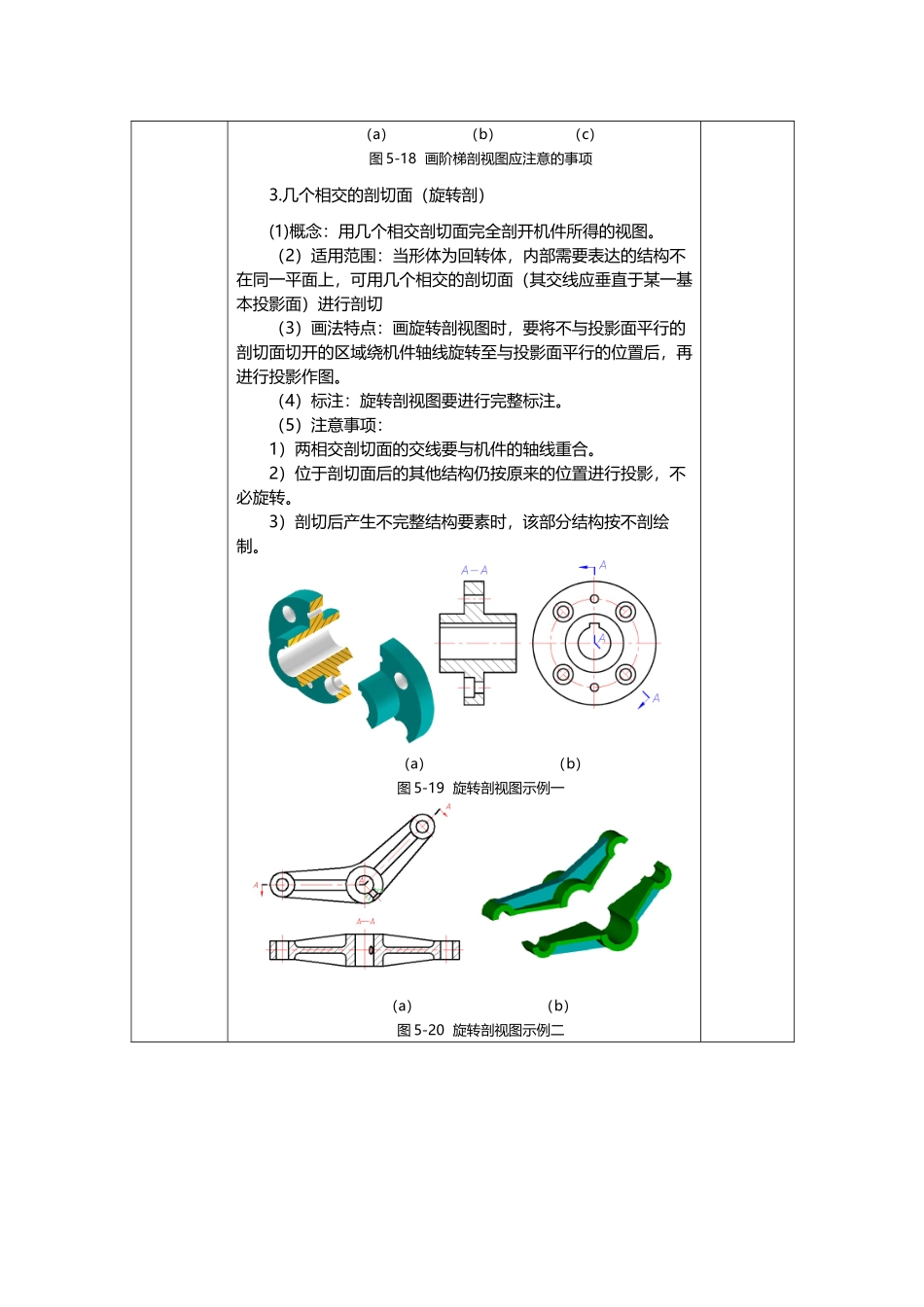

《机械制图与 CAD》学习领域教案NO：16班级周次时间节次复习提问全剖、半剖、局部剖视图的画法及应用范围、标注学习情境模块五 机件的基本表达方法课程内容任务 2.2 剖切面的种类课时2学习目标1.了解掌握单一剖切面、平行剖切面、相交剖切面、组合剖切面剖切形体形成的剖视图的画法、标注2.能识读单一剖切面、平行剖切面、相交剖切面、组合剖切面的剖视图。主要内容（*重点、难点）教学设计与组织教学重点：1. 单一剖切面、平行剖切面、相交剖切面、组合剖切面的剖视图的画法教学难点：单一剖切面、平行剖切面、相交剖切面、组合剖切面的剖视图的画法及适用范围【教学设计】【教学组织】班级授课教学地点教学仪器设备多媒体课件；挂图；教具教学时间教学内容教学方法45 分钟1.单一剖切面1.1 概念仅用一个剖切面剖开形体，剖切面有斜面（斜剖），曲面之分。1.2 斜剖视图（1）概念：用不平行于投影面的斜面剖切机件形成的剖视图。（2）标注：斜剖视图要进行完整的标注，即标注剖切符号、箭头和字母、视图名称。讲授法任 务概述知 识 点讲解课 堂 练习小结（a）立体图 （b）斜剖视图图 5-16 斜剖视图及其标注、配置（3）配置：斜剖视图可按投影关系就近配置，也可按向视图配置在适当位置，必要时也可旋转放正配置，此时要在视图上方加注旋转方向符号，如图 5-11（b）所示。2.几个平行的剖切面（阶梯剖）（1）概念：用一组相互平行的剖切面进行剖切而形成的剖视图。（2）适用范围：当形体需表达的内部结构不在同一平面上而是沿剖切方向沿阶梯状分布时，常用这种表达方法。（3）标注：阶梯剖视图要进行完整的标注。（a）阶梯剖视图及其标注 （b）立体及平行剖切面图 5-17 阶梯剖视图（4）注意事项：① 剖视图中不允许画剖切平面间转折处的投影。② 剖视图内不应出现剖切不完整的结构要素。③ 剖切符号不能与轮廓线重合。（a） （b） （c）图 5-18 画阶梯剖视图应注意的事项3.几个相交的剖切面（旋转剖）(1)概念：用几个相交剖切面完全剖开机件所得的视图。（2）适用范围：当形体为回转体，内部需要表达的结构不在同一平面上，可用几个相交的剖切面（其交线应垂直于某一基本投影面）进行剖切（3）画法特点：画旋转剖视图时，要将不与投影面平行的剖切面切开的区域绕机件轴线旋转至与投影面平行的位置后，再进行投影作图。（4）标注：旋转剖视图要进行完整标注。（5）注意事项：1）两相交剖切面的交线要与机件的轴线重合。2）...
