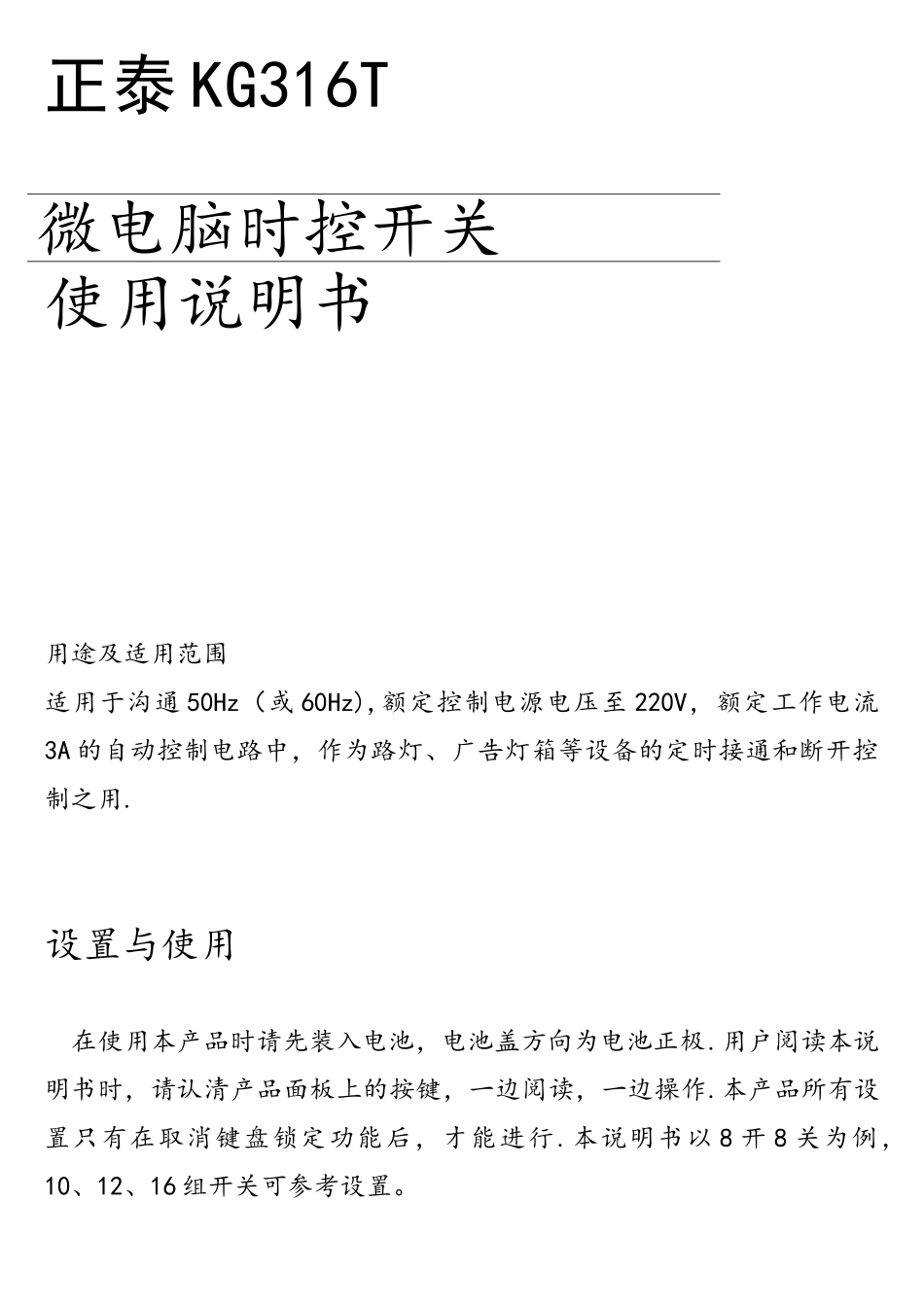

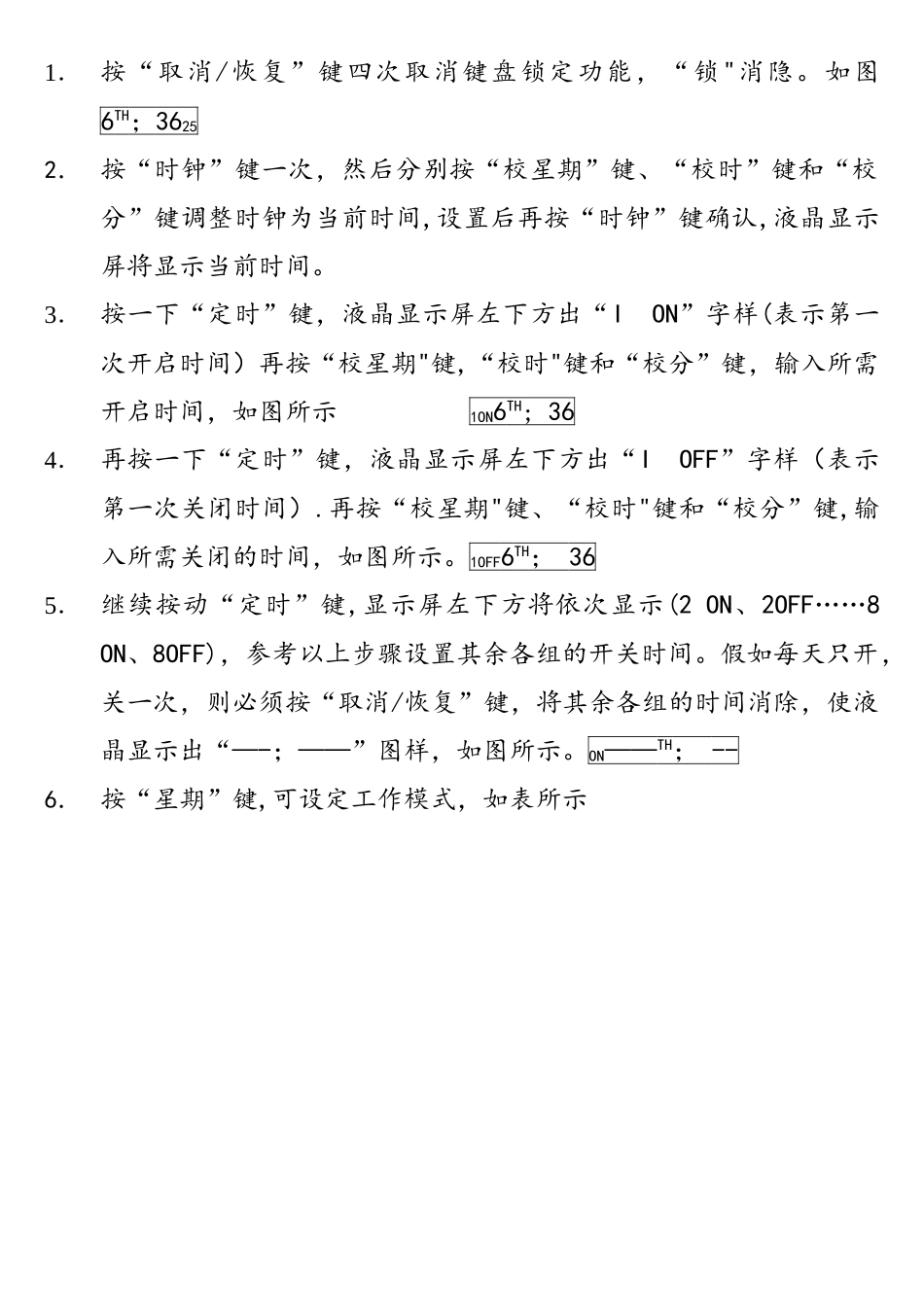

正泰 KG316T使用说明书用途及适用范围适用于沟通 50Hz（或 60Hz),额定控制电源电压至 220V，额定工作电流3A 的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用.设置与使用 在使用本产品时请先装入电池，电池盖方向为电池正极.用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作.本产品所有设置只有在取消键盘锁定功能后，才能进行.本说明书以 8 开 8 关为例，10、12、16 组开关可参考设置。微电脑时控开关 1． 按“取消/恢复”键四次取消键盘锁定功能，“锁"消隐。如图 6TH；3625 2． 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间,设置后再按“时钟”键确认,液晶显示屏将显示当前时间。3． 按一下“定时”键，液晶显示屏左下方出“I ON”字样(表示第一次开启时间）再按“校星期"键,“校时"键和“校分”键，输入所需开启时间，如图所示 1ON6TH; 364． 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）.再按“校星期"键、“校时"键和“校分”键,输入所需关闭的时间，如图所示。1OFF6TH； 365． 继续按动“定时”键,显示屏左下方将依次显示(2 ON、2OFF……8 ON、8OFF)，参考以上步骤设置其余各组的开关时间。假如每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“—-；——”图样，如图所示。ON——TH； --6． 按“星期”键,可设定工作模式，如表所示7． 定 时 设置完毕,应按“时钟 ” 键 ，使 液 晶显 示 屏显 示 当前时间,假 如 不按 “ 时钟 ” 键 ，时 控 开关将在 30 秒后自动转换到时钟模式。8． 按接线图正确接线,接通电源，面板上红灯亮；开关接通后,绿灯亮，输出端有 220V 电压输出。9． 按动“自动/手动”键，可直接开、关电路。要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。注意事项1． 本开关进线只能接沟通 220V 电源，切勿接入其它电源。2． 如确认输入端有电,而开关上的红色指示灯不亮，请检查面板上的保险丝是否已经熔断。如已熔断，请换上信的 0。25A 的保险管。序号工作模式实现功能1MO TU WE TH FR SA SU每日工作间相同2MO/TU/WE/TH/FR/SA/SU每日工作时间各不相同3MO TU WE TH FR 星期一至...
