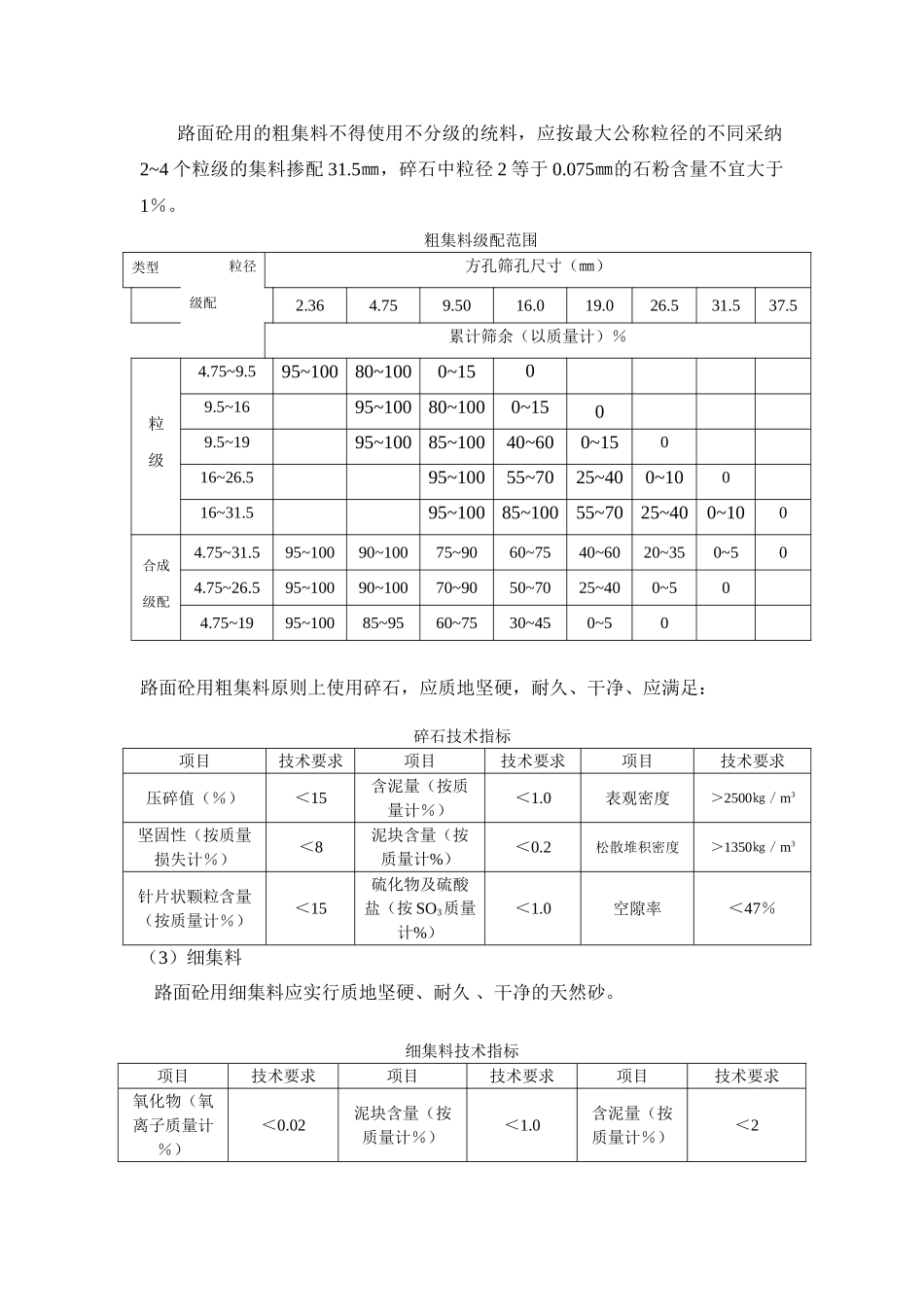

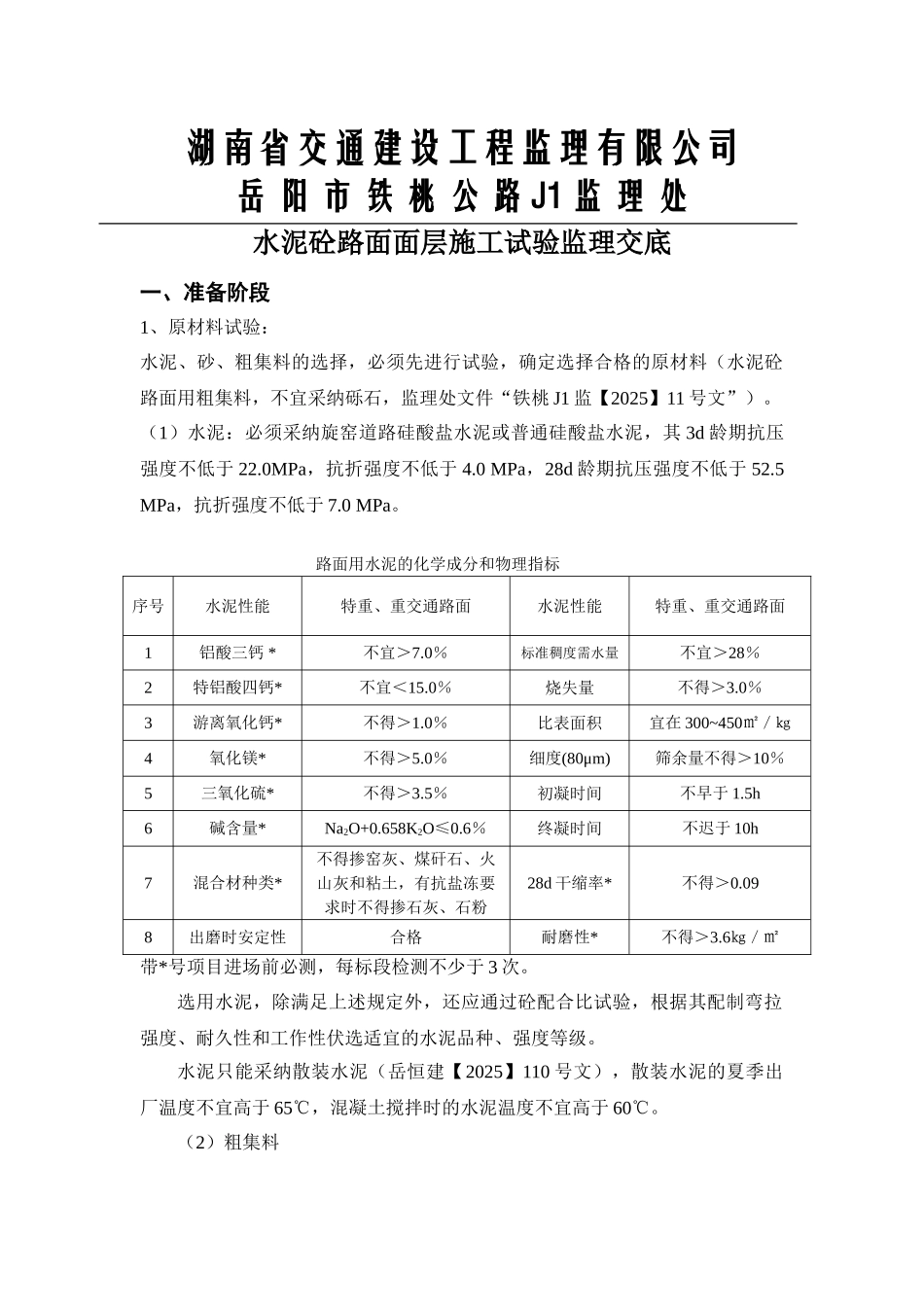

湖南省交通建设工程监理有限公司岳 阳 市 铁 桃 公 路 J1 监 理 处水泥砼路面面层施工试验监理交底一、准备阶段1、原材料试验：水泥、砂、粗集料的选择，必须先进行试验，确定选择合格的原材料（水泥砼路面用粗集料，不宜采纳砾石，监理处文件“铁桃 J1 监【2025】11 号文”）。（1）水泥：必须采纳旋窑道路硅酸盐水泥或普通硅酸盐水泥，其 3d 龄期抗压强度不低于 22.0MPa，抗折强度不低于 4.0 MPa，28d 龄期抗压强度不低于 52.5 MPa，抗折强度不低于 7.0 MPa。路面用水泥的化学成分和物理指标序号水泥性能特重、重交通路面水泥性能特重、重交通路面1铝酸三钙 *不宜＞7.0％标准稠度需水量不宜＞28％2特铝酸四钙*不宜＜15.0％烧失量不得＞3.0％3游离氧化钙*不得＞1.0％比表面积宜在 300~450㎡／㎏4氧化镁*不得＞5.0％细度(80μm)筛余量不得＞10％5三氧化硫*不得＞3.5％初凝时间不早于 1.5h6碱含量*Na2O+0.658K2O≤0.6％终凝时间不迟于 10h7混合材种类*不得掺窑灰、煤矸石、火山灰和粘土，有抗盐冻要求时不得掺石灰、石粉28d 干缩率*不得＞0.098出磨时安定性合格耐磨性*不得＞3.6㎏／㎡带*号项目进场前必测，每标段检测不少于 3 次。选用水泥，除满足上述规定外，还应通过砼配合比试验，根据其配制弯拉强度、耐久性和工作性伏选适宜的水泥品种、强度等级。水泥只能采纳散装水泥（岳恒建【2025】110 号文），散装水泥的夏季出厂温度不宜高于 65℃，混凝土搅拌时的水泥温度不宜高于 60℃。（2）粗集料路面砼用的粗集料不得使用不分级的统料，应按最大公称粒径的不同采纳2~4 个粒级的集料掺配 31.5㎜，碎石中粒径 2 等于 0.075㎜的石粉含量不宜大于1％。粗集料级配范围类型粒径方孔筛孔尺寸（㎜）级配2.364.759.5016.019.026.531.537.5累计筛余（以质量计）％粒级4.75~9.595~10080~1000~1509.5~1695~10080~1000~1509.5~1995~10085~10040~600~15016~26.595~10055~7025~400~10016~31.595~10085~10055~7025~400~100合成级配4.75~31.595~10090~10075~9060~7540~6020~350~504.75~26.595~10090~10070~9050~7025~400~504.75~1995~10085~9560~7530~450~50路面砼用粗集料原则上使用碎石，应质地坚硬，耐久、干净、应满足：碎石技术指标项目技术要求项目技术要求项目技术要求压碎值（％）＜15含泥量（按质量计％）＜1.0表观密度＞2500㎏／m3坚固性（按质量损失计％）＜8泥块含量（按质量计%）＜0.2松散堆积密度＞1350㎏／m3...
