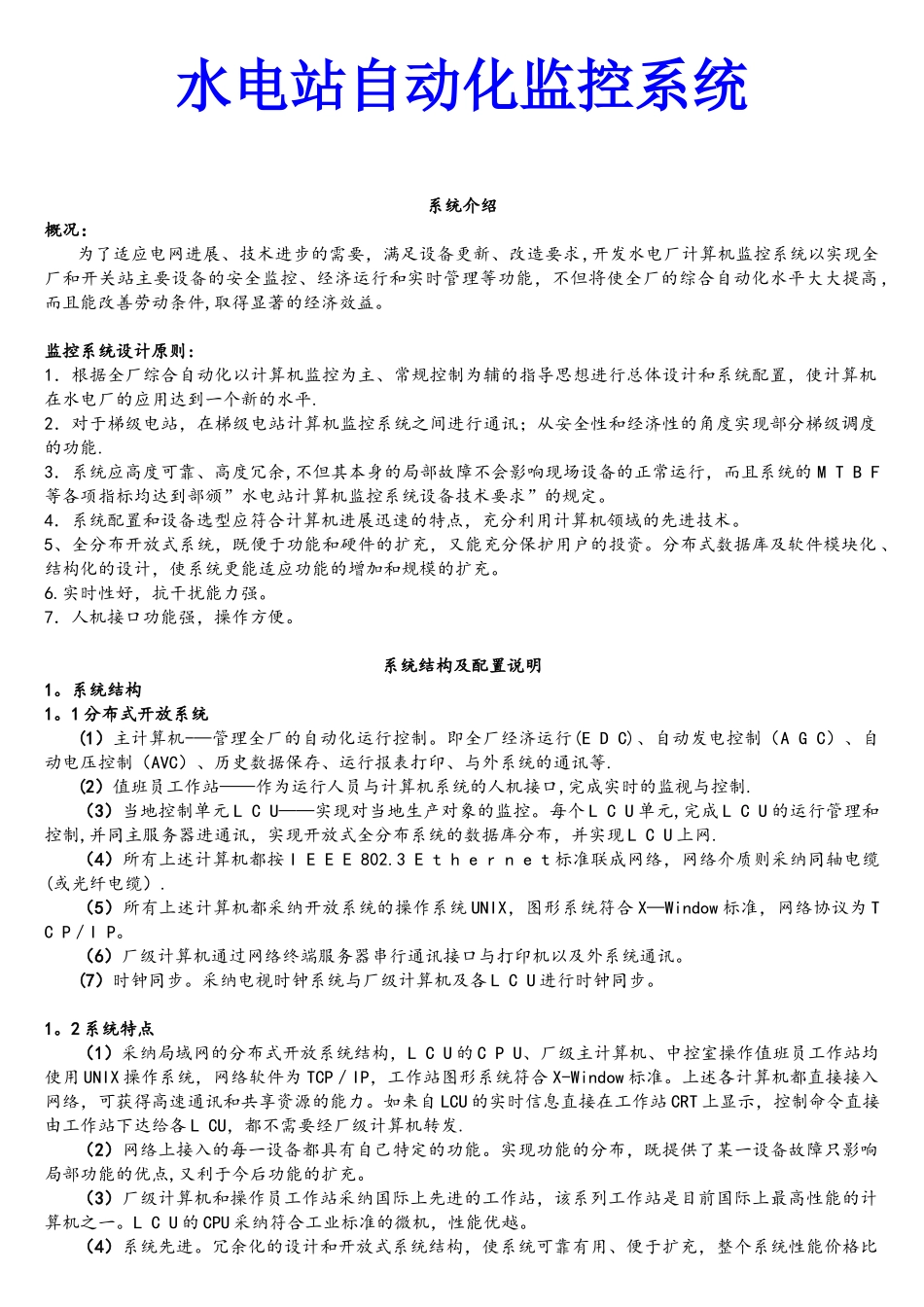

水电站自动化监控系统

水电站自动化监控系统系统介绍概况：为了适应电网进展、技术进步的需要，满足设备更新、改造要求,开发水电厂计算机监控系统以实现全厂和开关站主要设备的安全监控、经济运行和实时管理等功能，不但将使全厂的综合自动化水平大大提高，而且能改善劳动条件,取得显著的经济效益。监控系统设计原则:1．根据全厂综合自动化以计算机监控为主、常规控制为辅的指导思想进行总体设计和系统配置，使计算机在水电厂的应用达到一个新的水平.2．对于梯级电站，在梯级电站计算机监控系统之间进行通讯；从安全性和经济性的角度实现部分梯级调度的功能. 3．系统应高度可靠、高度冗余,不但其本身的局部故障不会影响现场设备的正常运行，而且系统的 M T B F等各项指标均达到部颁”水电站计算机监控系统设备技术要求”的规定。4．系统配置和设备选型应符合计算机进展迅速的特点，充分利用计算机领域的先进技术。5、全分布开放式系统，既便于功能和硬件的扩充，又能充分保护用户的投资。分布式数据库及软件模块化 、结构化的设计，使系统更能适应功能的增加和规模的扩充。6.实时性好，抗干扰能力强。7．人机接口功能强，操作方便。系统结构及配置说明1。系统结构1。1 分布式开放系统(1）主计算机-—管理全厂的自动化运行控制。即全厂经济运行(E D C)、自动发电控制（A G C）、自动电压控制（AVC）、历史数据保存、运行报表打印、与外系统的通讯等.(2）值班员工作站——作为运行人员与计算机系统的人机接口,完成实时的监视与控制.（3）当地控制单元 L C U——实现对当地生产对象的监控。每个 L C U 单元,完成 L C U 的运行管理和控制,并同主服务器进通讯，实现开放式全分布系统的数据库分布，并实现 L C U 上网.（4）所有上述计算机都按 I E E E 802.3 E t h e r n e t 标准联成网络，网络介质则采纳同轴电缆(或光纤电缆）.（5）所有上述计算机都采纳开放系统的操作系统 UNIX，图形系统符合 X—Window 标准，网络协议为 T C P／I P。（6）厂级计算机通过网络终端服务器串行通讯接口与打印机以及外系统通讯。(7）时钟同步。采纳电视时钟系统与厂级计算机及各 L C U 进行时钟同步。1。2 系统特点（1）采纳局域网的分布式开放系统结构，L C U 的 C P U、厂级主计算机、中控室操作值班员工作站均使用 UNIX 操作系统，网络软件为 TCP／IP，工作站图形系统符合 X-Window 标准。上述各计算机都直接接入网络，可...
