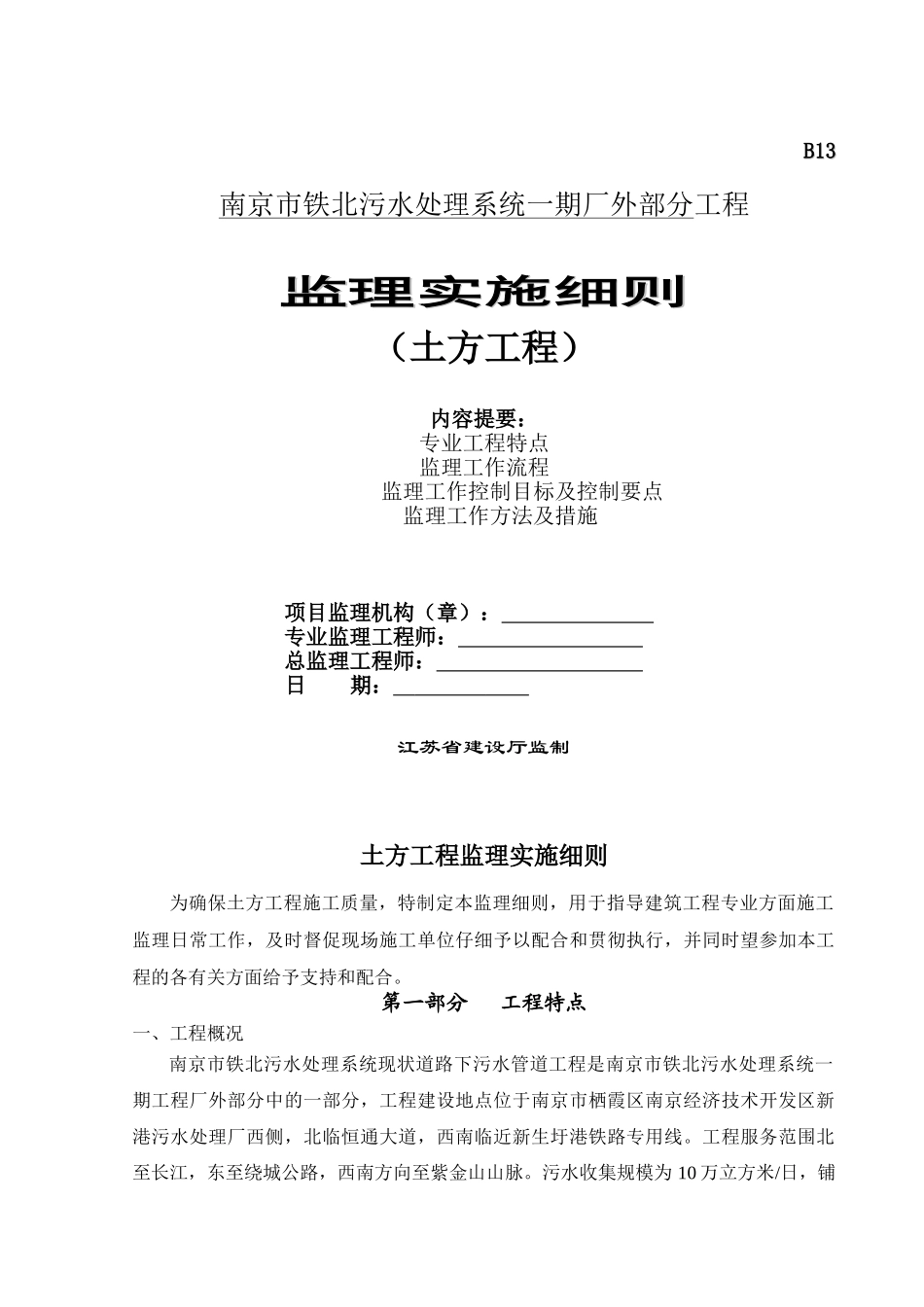

B13B13南京市铁北污水处理系统一期厂外部分工程监理实施细则监理实施细则(土方工程)内容提要:专业工程特点监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 项目监理机构(章): 专业监理工程师: 总监理工程师: 日 期: 江苏省建设厅监制土方工程监理实施细则为确保土方工程施工质量,特制定本监理细则,用于指导建筑工程专业方面施工监理日常工作,及时督促现场施工单位仔细予以配合和贯彻执行,并同时望参加本工程的各有关方面给予支持和配合。第一部分 工程特点一、工程概况南京市铁北污水处理系统现状道路下污水管道工程是南京市铁北污水处理系统一期工程厂外部分中的一部分,工程建设地点位于南京市栖霞区南京经济技术开发区新港污水处理厂西侧,北临恒通大道,西南临近新生圩港铁路专用线。工程服务范围北至长江,东至绕城公路,西南方向至紫金山山脉。污水收集规模为 10 万立方米/日,铺设 DN400-DN1500 的污水管道 56.25KM,施工工艺包含直埋管和顶管,工作井和接收井采纳沉井施工。2.2 地质、水文情况第①层:素填土,灰黄色~灰褐色,松散,主要为粉质粘土,局部含少量碎砖石,新近填积。层厚 0.20~1.80 米,整个场区均有分布;第②-1 层:粉质粘土,灰黄色~灰褐色,可塑。层顶标高 7.68~34.30 米,层厚 0.80~10.10 米;第②-2 层:粉质粘土,灰色~灰黄色,软塑。层顶标高 5.38~20.03 米,层厚 2.10~9.00 米;第②-3 层:粉质粘土,灰褐色~灰黄色,可塑~硬塑。层顶标高-1.02~33.50 米,层厚 3.00~12.70 米;第②-4 层:粉砂,灰色,稍密~中密,。层顶标高-13.72~-13.38 米,层厚 1.20~1.60 米;第③层:粉质粘土,褐黄色~黄褐色,硬塑。层顶标高-14.98~31.23 米,层厚 0.80~9.50 米;第④层:砾石,灰色~灰黄色,砾石大小不一,直径约 2~6cm。层顶标高-22.88~-22.92 米,层厚 5.20~5.30 米;第⑤-1 层:强风化细砂岩,灰黄色,主要矿物成分为长石,风化较均匀,成砂粒状。层顶标高-28.18~25.55 米,层厚 0.50~5.70 米;第⑤-2 层:中风化细砂岩,青灰色~灰黄色,主要矿物成分为长石。层顶标高-29.38~20.95 米,层厚未穿透,最大揭示厚度 7.00 米。路基土主要为粉质粘土,为微透水层,拟建场地地下水类型为孔隙潜水,主要补给来源为大气降水和地表水的的补给,赋存于第①层素填土中,水位、水量受气象因素影响明显。地下水静止水位埋深平均值 2.18m,范围值 0.30~9.50m,高程平均值 22.84m...
