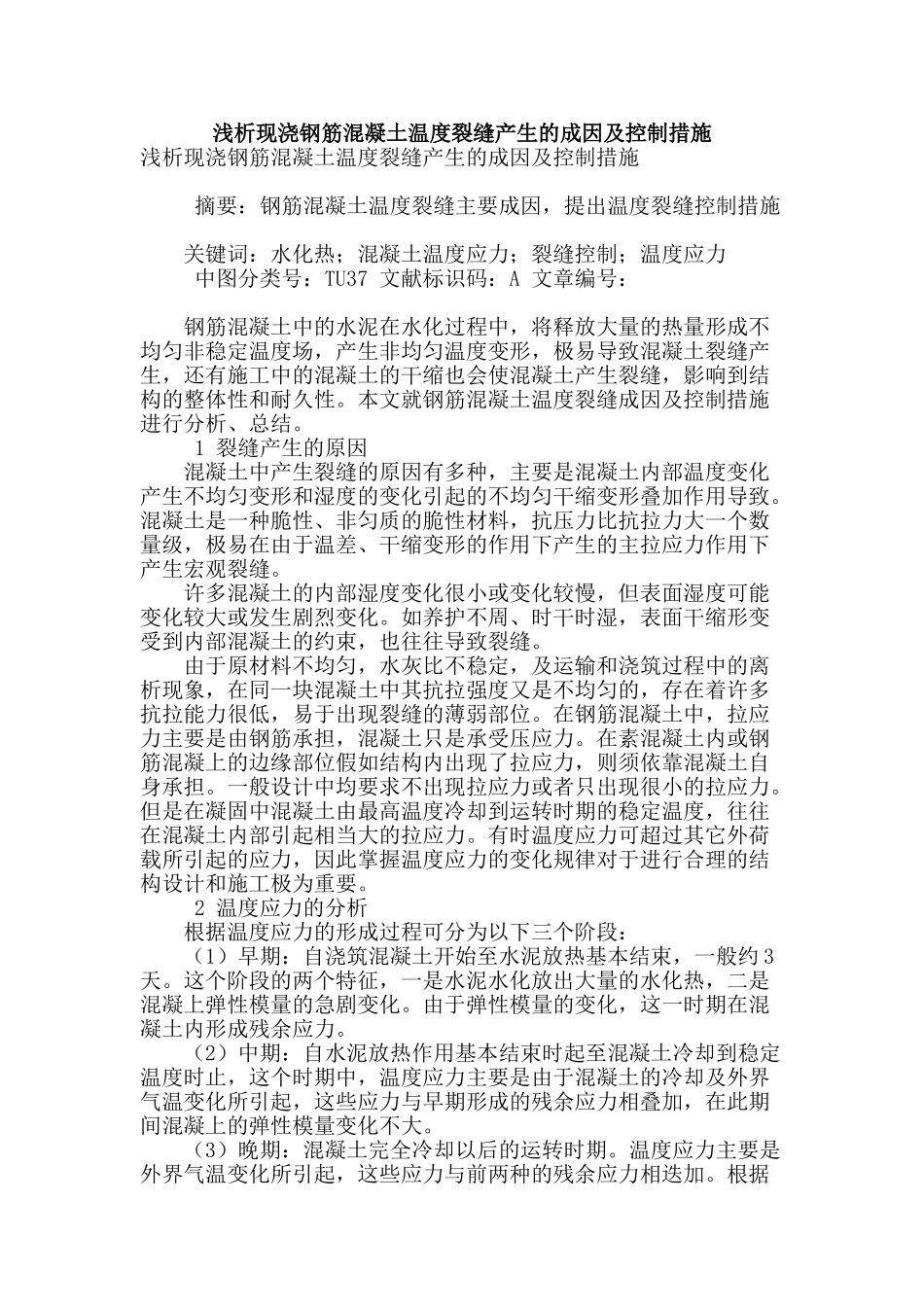

浅析现浇钢筋混凝土温度裂缝产生的成因及控制措施浅析现浇钢筋混凝土温度裂缝产生的成因及控制措施 摘要：钢筋混凝土温度裂缝主要成因，提出温度裂缝控制措施 关键词：水化热；混凝土温度应力；裂缝控制；温度应力 中图分类号：TU37 文献标识码：A 文章编号： 钢筋混凝土中的水泥在水化过程中，将释放大量的热量形成不均匀非稳定温度场，产生非均匀温度变形，极易导致混凝土裂缝产生，还有施工中的混凝土的干缩也会使混凝土产生裂缝，影响到结构的整体性和耐久性。本文就钢筋混凝土温度裂缝成因及控制措施进行分析、总结。 1 裂缝产生的原因 混凝土中产生裂缝的原因有多种，主要是混凝土内部温度变化产生不均匀变形和湿度的变化引起的不均匀干缩变形叠加作用导致。混凝土是一种脆性、非匀质的脆性材料，抗压力比抗拉力大一个数量级，极易在由于温差、干缩变形的作用下产生的主拉应力作用下产生宏观裂缝。 许多混凝土的内部湿度变化很小或变化较慢，但表面湿度可能变化较大或发生剧烈变化。如养护不周、时干时湿，表面干缩形变受到内部混凝土的约束，也往往导致裂缝。 由于原材料不均匀，水灰比不稳定，及运输和浇筑过程中的离析现象，在同一块混凝土中其抗拉强度又是不均匀的，存在着许多抗拉能力很低，易于出现裂缝的薄弱部位。在钢筋混凝土中，拉应力主要是由钢筋承担，混凝土只是承受压应力。在素混凝土内或钢筋混凝上的边缘部位假如结构内出现了拉应力，则须依靠混凝土自身承担。一般设计中均要求不出现拉应力或者只出现很小的拉应力。但是在凝固中混凝土由最高温度冷却到运转时期的稳定温度，往往在混凝土内部引起相当大的拉应力。有时温度应力可超过其它外荷载所引起的应力，因此掌握温度应力的变化规律对于进行合理的结构设计和施工极为重要。 2 温度应力的分析 根据温度应力的形成过程可分为以下三个阶段： （1）早期：自浇筑混凝土开始至水泥放热基本结束，一般约 3天。这个阶段的两个特征，一是水泥水化放出大量的水化热，二是混凝上弹性模量的急剧变化。由于弹性模量的变化，这一时期在混凝土内形成残余应力。 （2）中期：自水泥放热作用基本结束时起至混凝土冷却到稳定温度时止，这个时期中，温度应力主要是由于混凝土的冷却及外界气温变化所引起，这些应力与早期形成的残余应力相叠加，在此期间混凝上的弹性模量变化不大。 （3）晚期：混凝土完全冷却以后的运转时期。温度应力主要是外界气温变化所引起，这些应力与...
