滤纸式烟度计cmc评估

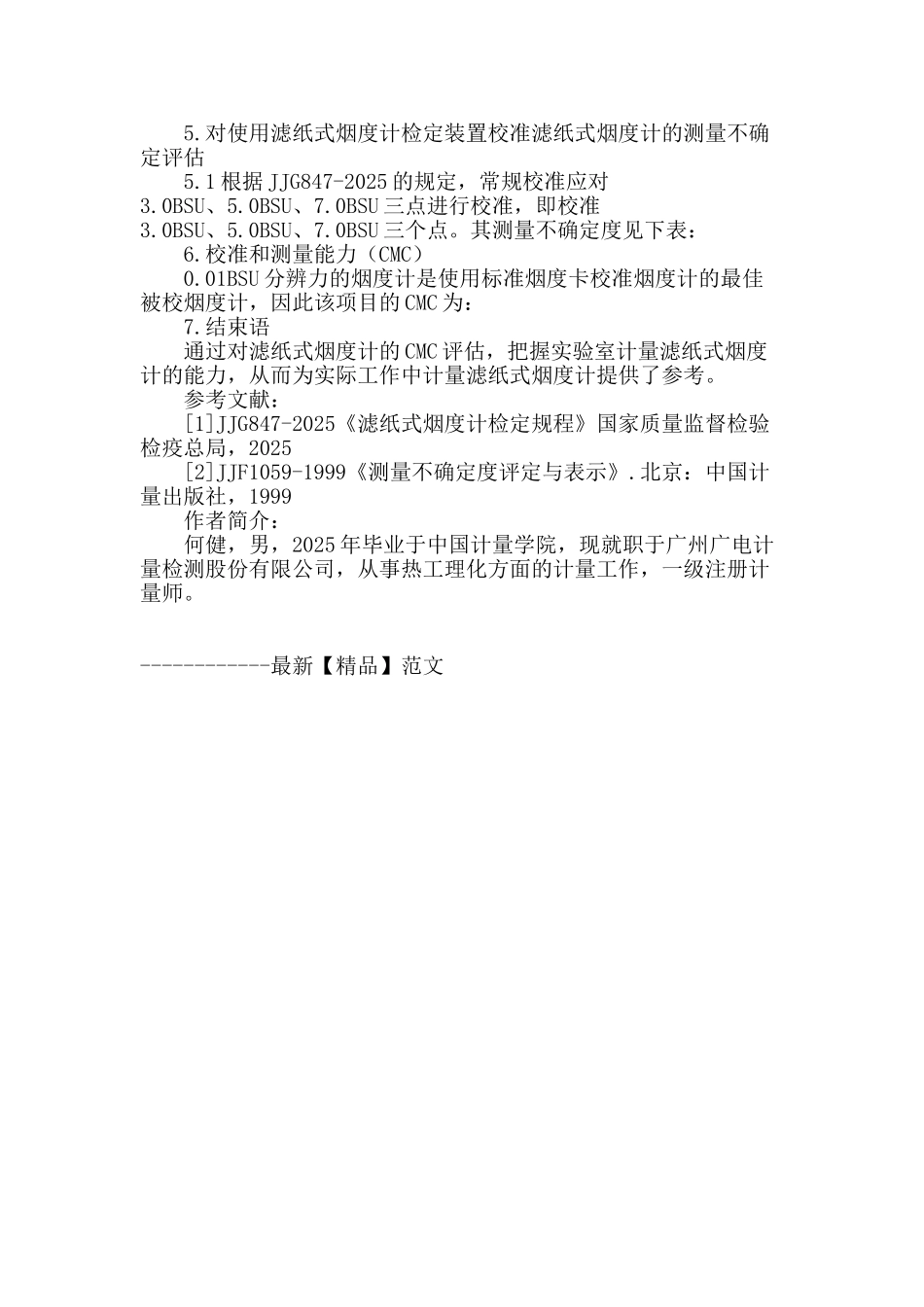

滤纸式烟度计 CMC 评估滤纸式烟度计 CMC 评估 摘要 ：滤纸式烟度计是用于测量柴油机排烟浓度值的一种计量工具。本文通过对滤纸式烟度计测量结果的不确定度重量分析，从而评估其测量结果的扩展不确定度。通过对不同精度的滤纸式烟度计进行不确定评定，从而找出其最优的测量结果不确定度。 关键词：滤纸式烟度计 不确定度 CMC 1、概述 1.1.测量依据： JJG847-2025《滤纸式烟度度检定规程》 1.2 计量标准：主要标准为标准烟度卡，测量范围为（1.0～9.0）BSU。 1.3.被测对象： 分辨力为 0.01 BSU 和 0.1BSU 的烟度计。 1.4 测量方法： 滤纸式烟度计通过在一定时间内抽取一定量的黑烟，让其透过清洁滤纸，使黑烟碳微粒滞附在滤纸上。根据染黑滤纸的反射系数变化来测定排放黑烟浓度。按 JJG847-2025《滤纸式烟度度》国家计量检定规程规定：示值误差不得超过±0.3BSU；检定示值误差的方法是采纳标准烟度卡。 2、数学模型 其中 x 为烟度计的修正值，Rbo 为标准烟度卡的给定值，Rb 为烟度计的示值。 3.标准不确定评定。 3.1. 由标准烟度卡引入的标准不确定度 u（Rbo） 由中国计量院标物证书给出标准烟度卡的扩展不确定度U=0.2，k=2，则 3.2. 被校烟度计示值重复性引入的标准不确定度 u（Rb1）。 用 A 类标准不确定度评定。以校准 7.1BSU 为例，将标准烟度卡插入烟度计插卡口中，待示值稳定后，重复测量 10 次，分别计算修正值，数据如下：-0.01、0.00、0.01、0.02、-0.02、-0.02、0.02、-3.3. 被校烟度计分辨力引入的标准不确定度u（Rb2），用 B 类标准不确定评定。分辨力为 0.01BSU，则按均匀分布有 u（Rb2）= =0.0058BSU 由于重复性重量包含仪器分辨力引入的不确定度重量，为避开重复计算，只计算两者中的最大值，则取 u（Rb1）=0.015BSU。 4.合成标准不确定度 4.1.主要标准不确定度汇总表 4.2 合成标准不确定度计算 以上各项是互不相关的，所以合成标准不确定度为： uc（y）= =0.102BSU 4.3.扩展不确定度计算 取 k=2，则 U=kuc（y）=0.21BSU 5.对使用滤纸式烟度计检定装置校准滤纸式烟度计的测量不确定评估 5.1 根据 JJG847-2025 的规定，常规校准应对3.0BSU、5.0BSU、7.0BSU 三点进行校准，即校准3.0BSU、5.0BSU、7.0BSU 三个点。其测量不确定度见下表： 6.校准和测量能力（CMC） 0.01BSU 分辨力的烟度计是使用标准烟度卡校准烟度计的最佳被校烟度计，因此该项目的 CMC ...
