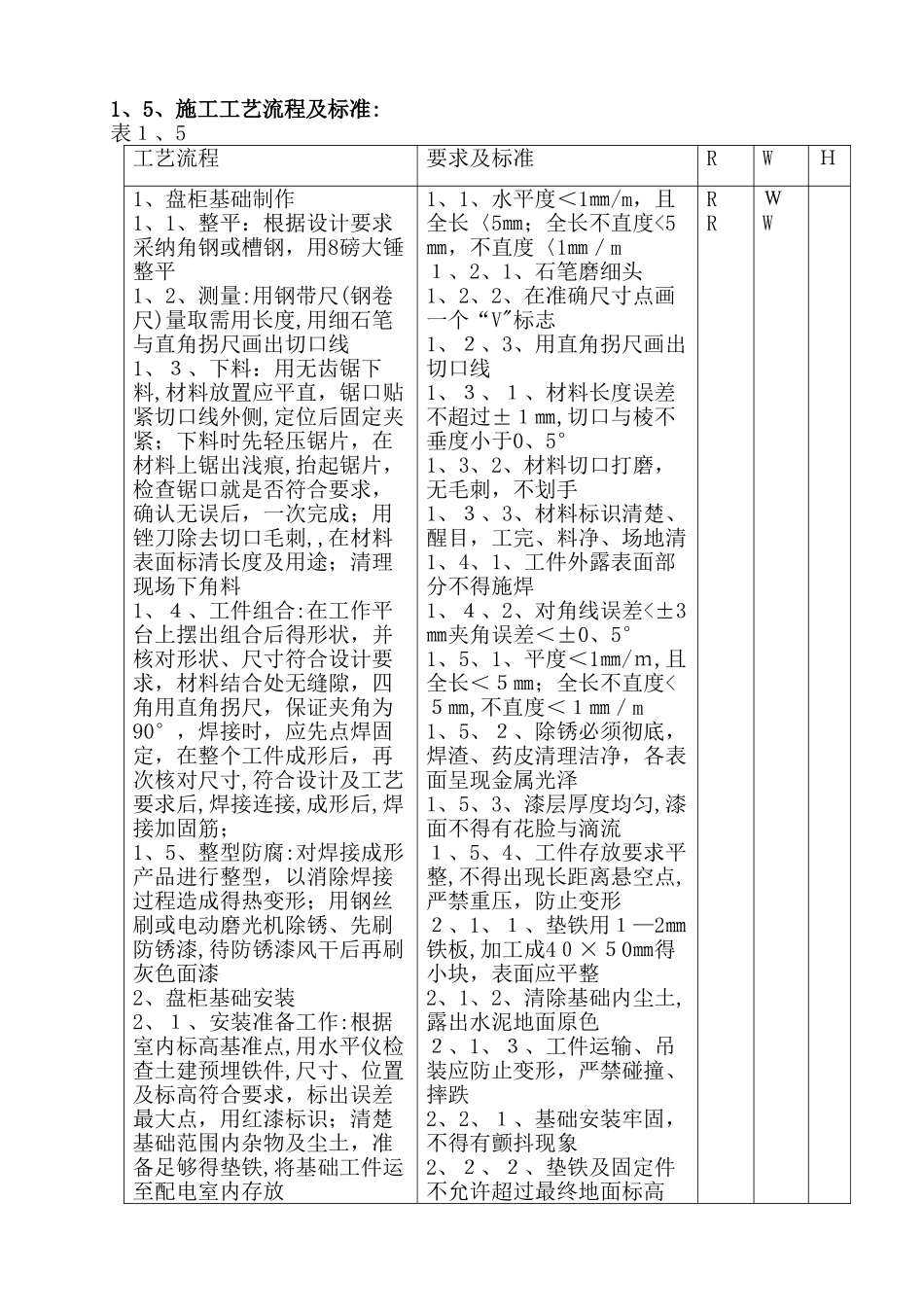

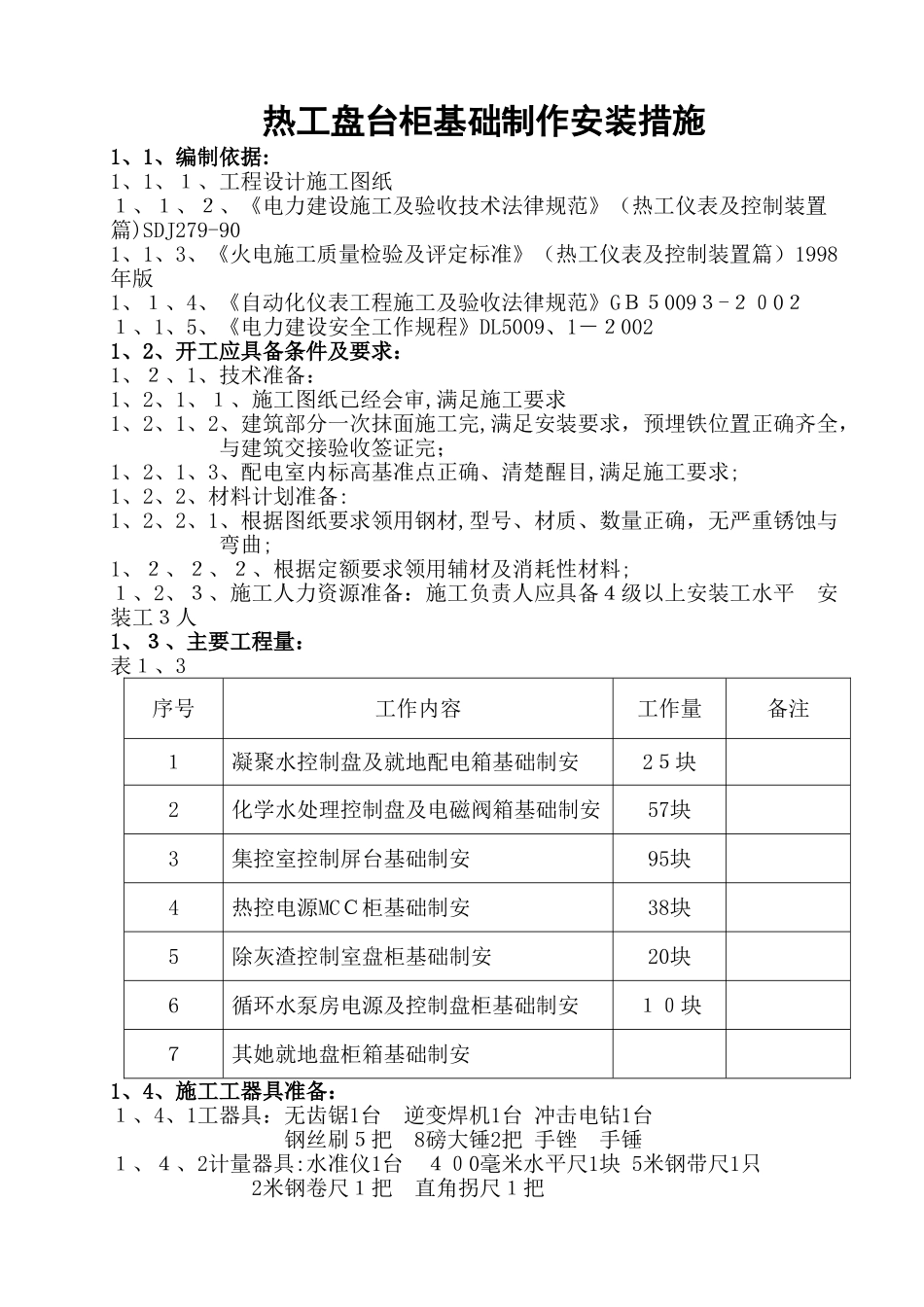

热工盘台柜基础制作安装措施1、1、编制依据:1、1、１、工程设计施工图纸１、１、２、《电力建设施工及验收技术法律规范》（热工仪表及控制装置篇)SDJ279-901、1、3、《火电施工质量检验及评定标准》（热工仪表及控制装置篇）1998年版1、１、4、《自动化仪表工程施工及验收法律规范》GＢ５009３-２０0２１、1、5、《电力建设安全工作规程》DL5009、1－２0021、2、开工应具备条件及要求：1、２、1、技术准备：1、2、1、１、施工图纸已经会审,满足施工要求1、2、1、2、建筑部分一次抹面施工完,满足安装要求，预埋铁位置正确齐全，与建筑交接验收签证完；1、2、1、3、配电室内标高基准点正确、清楚醒目,满足施工要求;1、2、2、材料计划准备:1、2、2、1、根据图纸要求领用钢材,型号、材质、数量正确，无严重锈蚀与弯曲;1、２、２、２、根据定额要求领用辅材及消耗性材料;１、2、３、施工人力资源准备：施工负责人应具备４级以上安装工水平 安装工３人 1、３、主要工程量：表１、3序号工作内容工作量备注１凝聚水控制盘及就地配电箱基础制安2５块2化学水处理控制盘及电磁阀箱基础制安57块3集控室控制屏台基础制安95块4热控电源MCＣ柜基础制安38块5除灰渣控制室盘柜基础制安20块6循环水泵房电源及控制盘柜基础制安１０块７其她就地盘柜箱基础制安1、4、施工工器具准备：１、4、1工器具：无齿锯1台 逆变焊机1台 冲击电钻1台 钢丝刷５把 8磅大锤2把 手锉 手锤１、４、2计量器具:水准仪1台 ４０0毫米水平尺1块 5米钢带尺1只 2米钢卷尺１把 直角拐尺１把1、5、施工工艺流程及标准:表１、5工艺流程要求及标准RWＨ1、盘柜基础制作1、1、整平：根据设计要求采纳角钢或槽钢，用8磅大锤整平1、2、测量:用钢带尺(钢卷尺)量取需用长度,用细石笔与直角拐尺画出切口线1、３、下料：用无齿锯下料,材料放置应平直，锯口贴紧切口线外侧,定位后固定夹紧；下料时先轻压锯片，在材料上锯出浅痕,抬起锯片，检查锯口就是否符合要求，确认无误后，一次完成；用锉刀除去切口毛刺,,在材料表面标清长度及用途；清理现场下角料1、４、工件组合:在工作平台上摆出组合后得形状，并核对形状、尺寸符合设计要求，材料结合处无缝隙，四角用直角拐尺，保证夹角为90°，焊接时，应先点焊固定，在整个工件成形后，再次核对尺寸,符合设计及工艺要求后,焊接连接,成形后,焊接加固筋；1、5、整型防腐:对焊接成形产品进行整型，以消除焊接过程造成得热变形；用钢丝刷或电动磨光机除锈...
