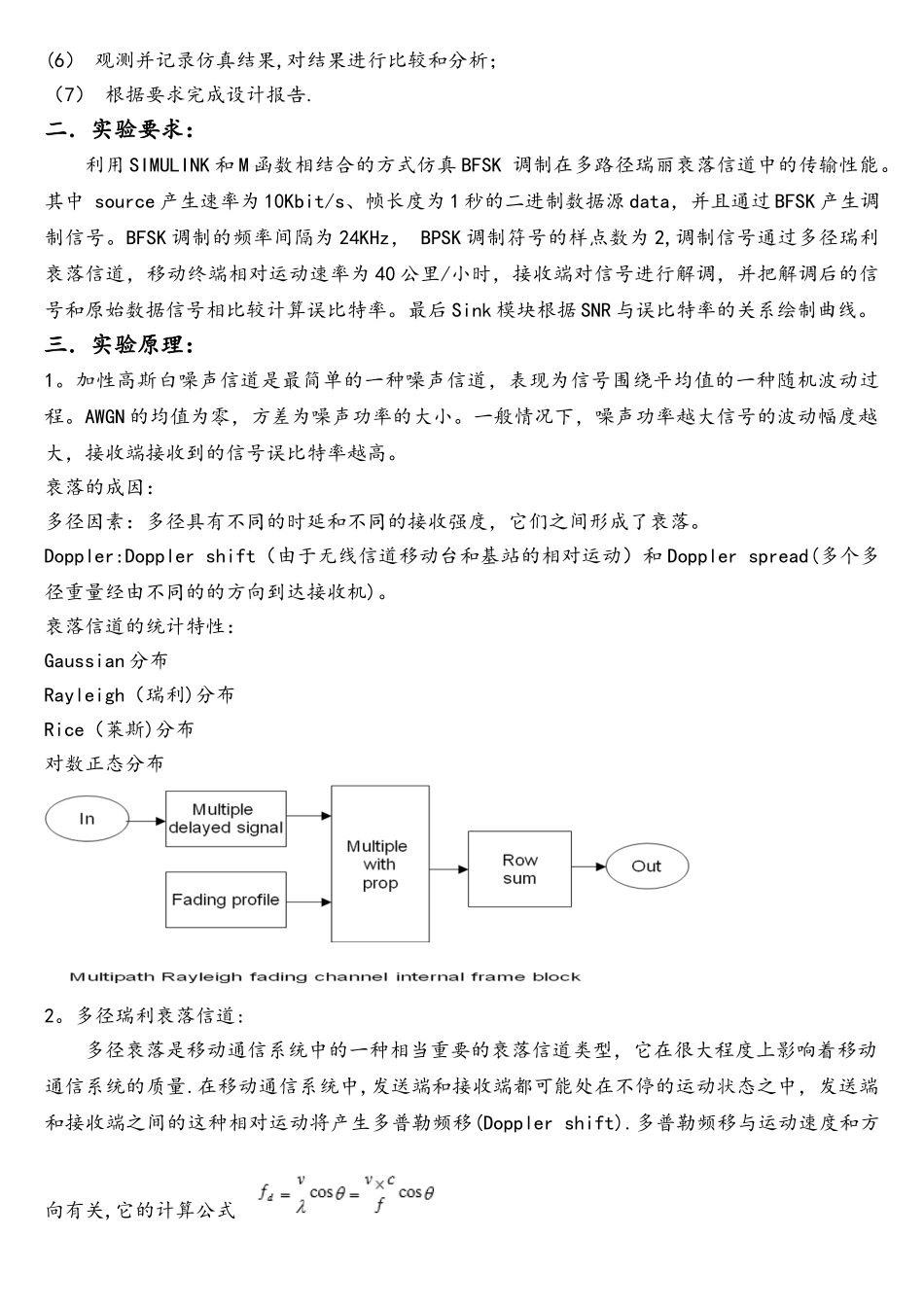

上海电力学院现代通信系统仿真大作业报告 实验名称： Simulink 仿真信道 专 业： 通信工程 姓 名： 班 级： 学 号: 一．实验目的：(1） 熟悉 MATLAB Simulink 的使用方法；（2) 熟悉加性高斯白噪声信道的特点和多路径瑞利衰落信道的特点；(3) 熟悉 BFSK(2 进制频移键控) 调制的原理;(4)用 Simulink 仿真 BFSK 在加性高斯白噪声信道的传输性能； (5）用 Simulink 仿真 BFSK 在多径瑞利衰落信道中的传输性能； (6） 观测并记录仿真结果,对结果进行比较和分析；（7） 根据要求完成设计报告.二．实验要求：利用 SIMULINK 和 M 函数相结合的方式仿真 BFSK 调制在多路径瑞丽衰落信道中的传输性能。其中 source 产生速率为 10Kbit/s、帧长度为 1 秒的二进制数据源 data，并且通过 BFSK 产生调制信号。BFSK 调制的频率间隔为 24KHz， BPSK 调制符号的样点数为 2,调制信号通过多径瑞利衰落信道，移动终端相对运动速率为 40 公里/小时，接收端对信号进行解调，并把解调后的信号和原始数据信号相比较计算误比特率。最后 Sink 模块根据 SNR 与误比特率的关系绘制曲线。三．实验原理：1。加性高斯白噪声信道是最简单的一种噪声信道，表现为信号围绕平均值的一种随机波动过程。AWGN 的均值为零，方差为噪声功率的大小。一般情况下，噪声功率越大信号的波动幅度越大，接收端接收到的信号误比特率越高。衰落的成因：多径因素：多径具有不同的时延和不同的接收强度，它们之间形成了衰落。Doppler:Doppler shift（由于无线信道移动台和基站的相对运动）和 Doppler spread(多个多径重量经由不同的的方向到达接收机)。衰落信道的统计特性：Gaussian 分布Rayleigh（瑞利)分布Rice（莱斯)分布对数正态分布2。多径瑞利衰落信道:多径衰落是移动通信系统中的一种相当重要的衰落信道类型，它在很大程度上影响着移动通信系统的质量.在移动通信系统中,发送端和接收端都可能处在不停的运动状态之中，发送端和接收端之间的这种相对运动将产生多普勒频移(Doppler shift).多普勒频移与运动速度和方向有关,它的计算公式其中，v 是发送端和接收端的相对运动速度，θ 是运动方向和发送端与接收端连线之间的夹角，λ=c/f 是载波的波长.发射的信号要经过直射、反射、散射等多条传播途径才能达到接收端，而且随着移动台的移动，各条传播路径上的信号幅度、时延及相位随时随地发生变化,所以接收到的信号的电平是起伏...
