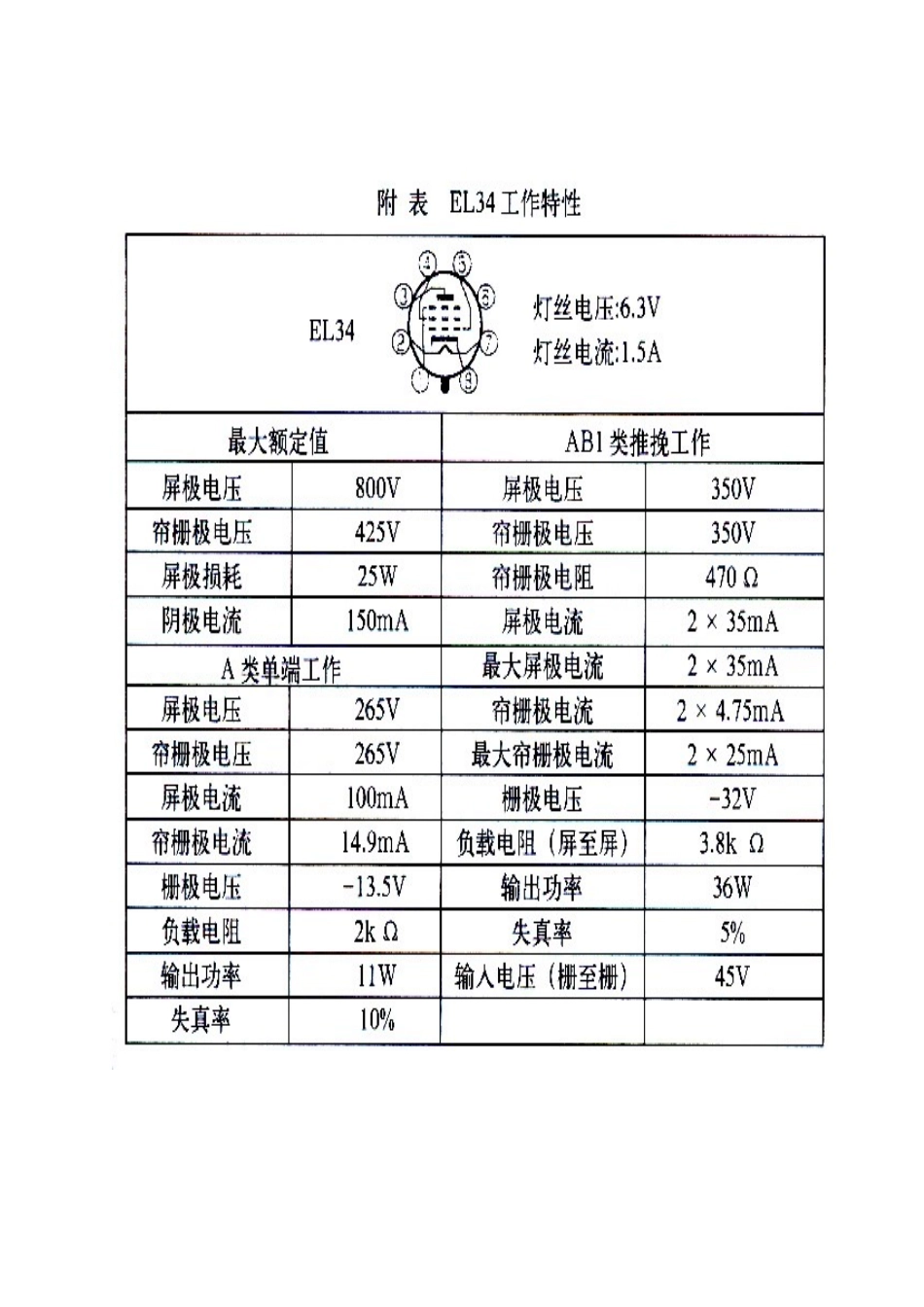

EL34电子管特性参数表下表是EL34的主要应用特性。由表可知,EL34作单端A类放大时,屏极负载阻抗2kΩ下最大输出功率为l1w(失真率10%)。当它作推挽放大时,屏一屏负载阻抗3.8kΩ下的最大输出功率可达36W(失真率5%)。电子管EL34管脚图EL34胆管参数热丝加热UH……………………………6.3VIH……………………………1.5A极限额定值阳极电压………………………800V第二栅极电压…………………500V第一栅极电压…………………-100V阳极耗散功率…………………25W第二栅极耗散功率……………8W阴极电流………………………150mA第一栅极电阻自偏压时………………………0.7MΩ固定偏压时……………………0.5MΩ热丝阴极间电压………………±100V玻壳温度………………………250℃极间电容输入电容……………………15.2PF输出电容……………………8.4PF跨路电容……………………1.1PF第一栅极热丝间电容………1.0PF热丝阴极间电容……………10PF静态参数Ua……………………………250VUg2……………………………250VUg3……………………………0V-Ug1…………………………12.2VIa……………………………100mAGm……………………………11mA/Vri……………………………15kΩμg1-g2………………………11推荐工作状态(参考值)单管A1类放大(固定偏压)Ua(b)……………………265265VUa……………………………250250VUg2………………………Rg2=2kRg2=0Ug3……………………………00V-Ug1………………………14.513.5VIa(0)………………………70100mAIg2(0)……………………1014.9mAGm……………………………911mA/Vri……………………………1815kΩRL……………………………32kΩPout…………………………811WDtot…………………………1010%推挽B1类放大(固定偏压)Ua……………………………375400V▲Rg2…………………………600800ΩUg3…………………………00V-Ug1…………………………3336VIa(0)…………………2×302×30mAIa(maxsig)………2×107.52×110.5mAIg2(0)………………2×4.72×4.5mAIg2(maxsig)………2×23.52×23mARl(a-a)………………3.53.5kΩü(g1-g1)(r.M.S)………46.750VPout……………………4854WDtot……………………2.81.6%▲Rg2是两只管子共用。推挽B1类放大超线性连接(自偏压)(43%tappingpoints)Ua………………………………430VRg2……………………………2×1kΩIa(0)………………………2×62.5mAIa(max.sig)………………2×65mAIg2(0)………………………2×10mAIg2(max.sig)……………2×10.2mARk……………………………2×470Ω?(g1-g1)(r.M.S)……………35VRL(a-a)………………………6kΩPout……………………………20WDtot…………………………0.35%
