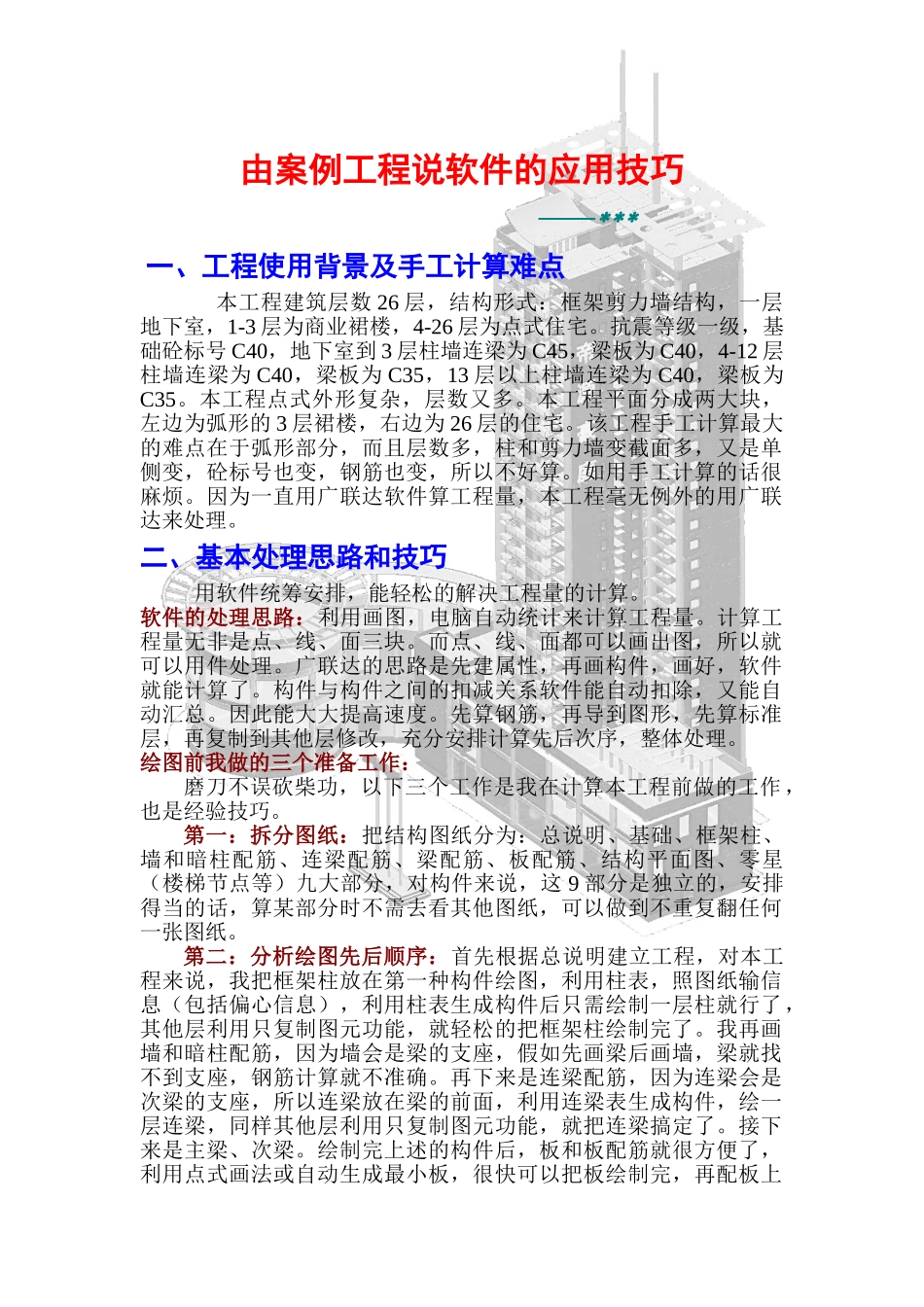

由案例工程说软件的应用技巧 ——*** 一、工程使用背景及手工计算难点本工程建筑层数 26 层，结构形式：框架剪力墙结构，一层地下室，1-3 层为商业裙楼，4-26 层为点式住宅。抗震等级一级，基础砼标号 C40，地下室到 3 层柱墙连梁为 C45，梁板为 C40，4-12 层柱墙连梁为 C40，梁板为 C35，13 层以上柱墙连梁为 C40，梁板为C35。本工程点式外形复杂，层数又多。本工程平面分成两大块，左边为弧形的 3 层裙楼，右边为 26 层的住宅。该工程手工计算最大的难点在于弧形部分，而且层数多，柱和剪力墙变截面多，又是单侧变，砼标号也变，钢筋也变，所以不好算。如用手工计算的话很麻烦。因为一直用广联达软件算工程量，本工程毫无例外的用广联达来处理。 二、基本处理思路和技巧用软件统筹安排，能轻松的解决工程量的计算。软件的处理思路：利用画图，电脑自动统计来计算工程量。计算工程量无非是点、线、面三块。而点、线、面都可以画出图，所以就可以用件处理。广联达的思路是先建属性，再画构件，画好，软件就能计算了。构件与构件之间的扣减关系软件能自动扣除，又能自动汇总。因此能大大提高速度。先算钢筋，再导到图形，先算标准层，再复制到其他层修改，充分安排计算先后次序，整体处理。绘图前我做的三个准备工作：磨刀不误砍柴功，以下三个工作是我在计算本工程前做的工作，也是经验技巧。第一：拆分图纸：把结构图纸分为：总说明、基础、框架柱、墙和暗柱配筋、连梁配筋、梁配筋、板配筋、结构平面图、零星（楼梯节点等）九大部分，对构件来说，这 9 部分是独立的，安排得当的话，算某部分时不需去看其他图纸，可以做到不重复翻任何一张图纸。第二：分析绘图先后顺序：首先根据总说明建立工程，对本工程来说，我把框架柱放在第一种构件绘图，利用柱表，照图纸输信息（包括偏心信息），利用柱表生成构件后只需绘制一层柱就行了，其他层利用只复制图元功能，就轻松的把框架柱绘制完了。我再画墙和暗柱配筋，因为墙会是梁的支座，假如先画梁后画墙，梁就找不到支座，钢筋计算就不准确。再下来是连梁配筋，因为连梁会是次梁的支座，所以连梁放在梁的前面，利用连梁表生成构件，绘一层连梁，同样其他层利用只复制图元功能，就把连梁搞定了。接下来是主梁、次梁。绘制完上述的构件后，板和板配筋就很方便了，利用点式画法或自动生成最小板，很快可以把板绘制完，再配板上的钢筋。再来算基础，最后算楼梯等零星。我根据上面次...
