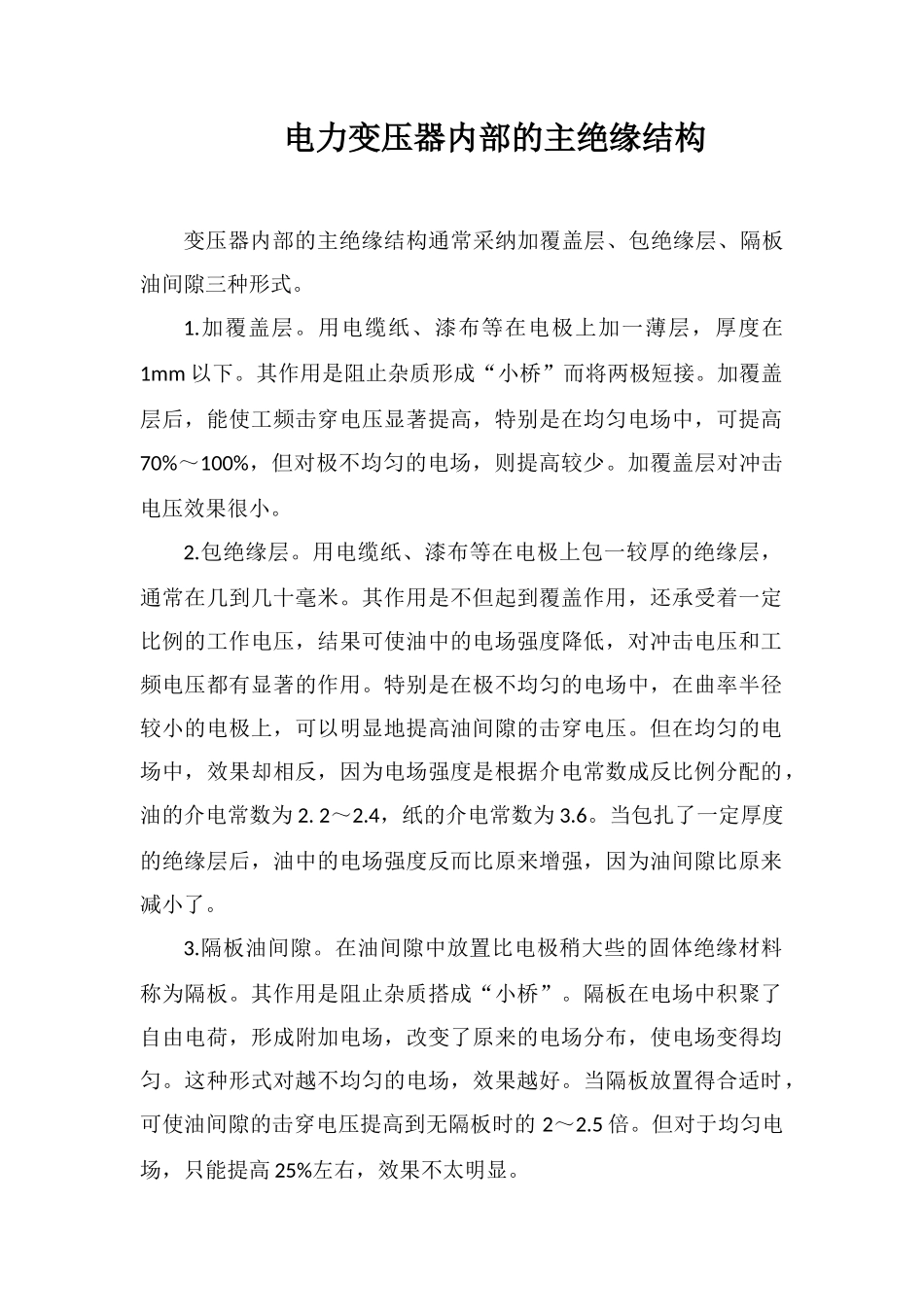

电力变压器内部的主绝缘结构

电力变压器内部的主绝缘结构变压器内部的主绝缘结构通常采纳加覆盖层、包绝缘层、隔板油间隙三种形式。1.加覆盖层。用电缆纸、漆布等在电极上加一薄层，厚度在1mm 以下。其作用是阻止杂质形成“小桥”而将两极短接。加覆盖层后，能使工频击穿电压显著提高，特别是在均匀电场中，可提高70%～100%，但对极不均匀的电场，则提高较少。加覆盖层对冲击电压效果很小。2.包绝缘层。用电缆纸、漆布等在电极上包一较厚的绝缘层，通常在几到几十毫米。其作用是不但起到覆盖作用，还承受着一定比例的工作电压，结果可使油中的电场强度降低，对冲击电压和工频电压都有显著的作用。特别是在极不均匀的电场中，在曲率半径较小的电极上，可以明显地提高油间隙的击穿电压。但在均匀的电场中，效果却相反，因为电场强度是根据介电常数成反比例分配的，油的介电常数为 2. 2～2.4，纸的介电常数为 3.6。当包扎了一定厚度的绝缘层后，油中的电场强度反而比原来增强，因为油间隙比原来减小了。3.隔板油间隙。在油间隙中放置比电极稍大些的固体绝缘材料称为隔板。其作用是阻止杂质搭成“小桥”。隔板在电场中积聚了自由电荷，形成附加电场，改变了原来的电场分布，使电场变得均匀。这种形式对越不均匀的电场，效果越好。当隔板放置得合适时，可使油间隙的击穿电压提高到无隔板时的 2～2.5 倍。但对于均匀电场，只能提高 25%左右，效果不太明显。
