电力电子试卷及答案

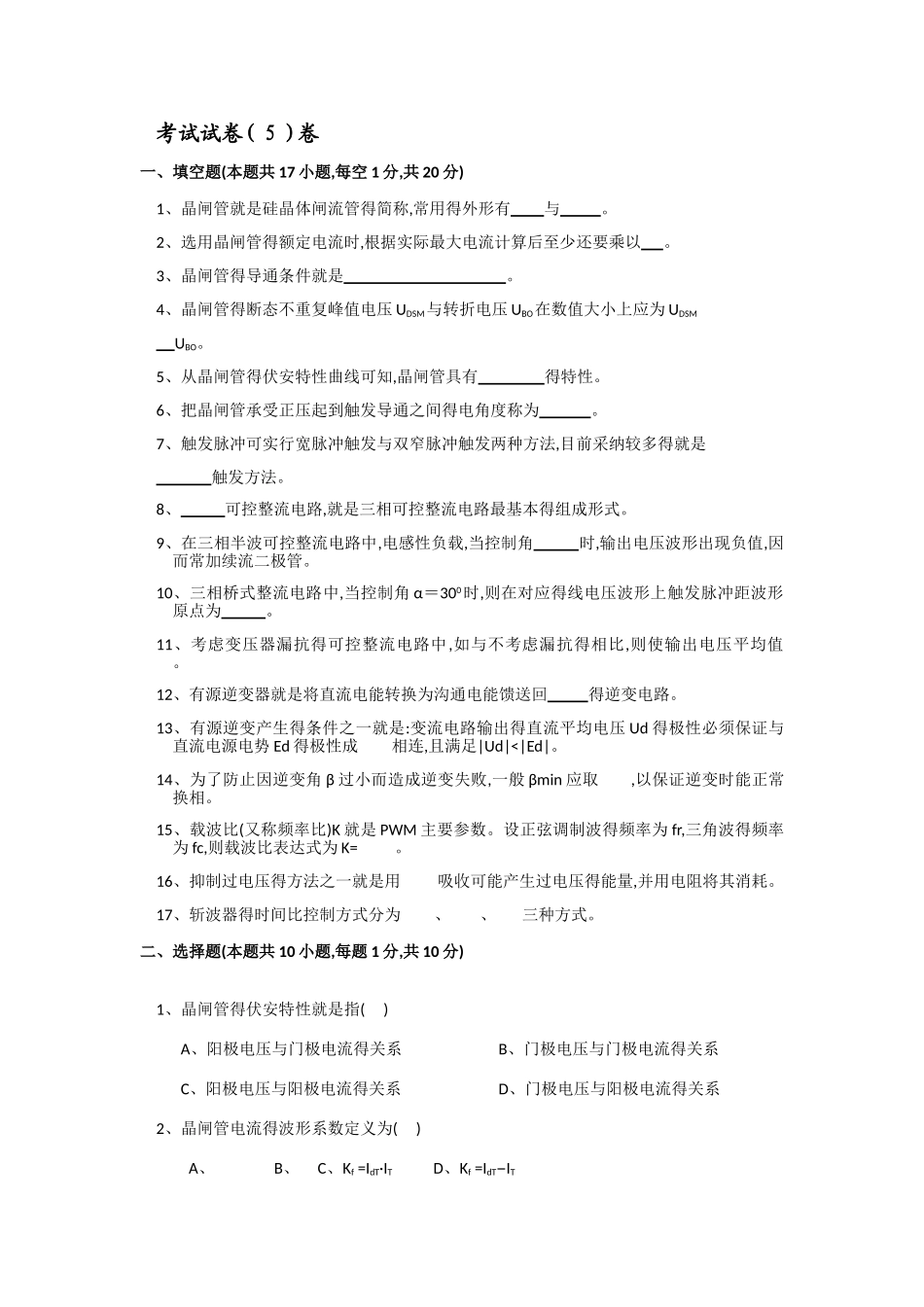

考试试卷( 5 )卷一、填空题(本题共 17 小题,每空 1 分,共 20 分)1、晶闸管就是硅晶体闸流管得简称,常用得外形有 与 。2、选用晶闸管得额定电流时,根据实际最大电流计算后至少还要乘以 。3、晶闸管得导通条件就是 。4、晶闸管得断态不重复峰值电压 UDSM与转折电压 UBO在数值大小上应为 UDSM UBO。5、从晶闸管得伏安特性曲线可知,晶闸管具有 得特性。6、把晶闸管承受正压起到触发导通之间得电角度称为 。7、触发脉冲可实行宽脉冲触发与双窄脉冲触发两种方法,目前采纳较多得就是 触发方法。8、 可控整流电路,就是三相可控整流电路最基本得组成形式。9、在三相半波可控整流电路中,电感性负载,当控制角 时,输出电压波形出现负值,因而常加续流二极管。10、三相桥式整流电路中,当控制角 α＝300时,则在对应得线电压波形上触发脉冲距波形原点为 。11、考虑变压器漏抗得可控整流电路中,如与不考虑漏抗得相比,则使输出电压平均值 。12、有源逆变器就是将直流电能转换为沟通电能馈送回 得逆变电路。13、有源逆变产生得条件之一就是:变流电路输出得直流平均电压 Ud 得极性必须保证与直流电源电势 Ed 得极性成 相连,且满足|Ud|<|Ed|。14、为了防止因逆变角 β 过小而造成逆变失败,一般 βmin 应取 ,以保证逆变时能正常换相。15、载波比(又称频率比)K 就是 PWM 主要参数。设正弦调制波得频率为 fr,三角波得频率为 fc,则载波比表达式为 K= 。16、抑制过电压得方法之一就是用 吸收可能产生过电压得能量,并用电阻将其消耗。17、斩波器得时间比控制方式分为 、 、 三种方式。二、选择题(本题共 10 小题,每题 1 分,共 10 分)1、晶闸管得伏安特性就是指( )A、阳极电压与门极电流得关系B、门极电压与门极电流得关系C、阳极电压与阳极电流得关系D、门极电压与阳极电流得关系2、晶闸管电流得波形系数定义为( )A、 B、 C、Kf =IdT·ITD、Kf =IdT-IT3、接有续流二极管得单相半控桥式变流电路可运行得工作象限就是( )A、第二象限B、第三象限 C、第四象限D、第一象限4、电阻性负载三相半波可控整流电路,相电压得有效值为 U2,当控制角 α≤30°时,整流输出电压平均值等于( ) A、1、17U2cosα B、1、17U2sinα C、1、41U2cosα D、1、41U2sinα 5、在大电感负载三相全控桥中,整流电路工作状态得最大移相范围就是( )A、60° B、180° C、120° D、90°6、对于三相半波可控整流电路,换相重叠角 γ 与哪...
