电力系统的无功功率和电压调整

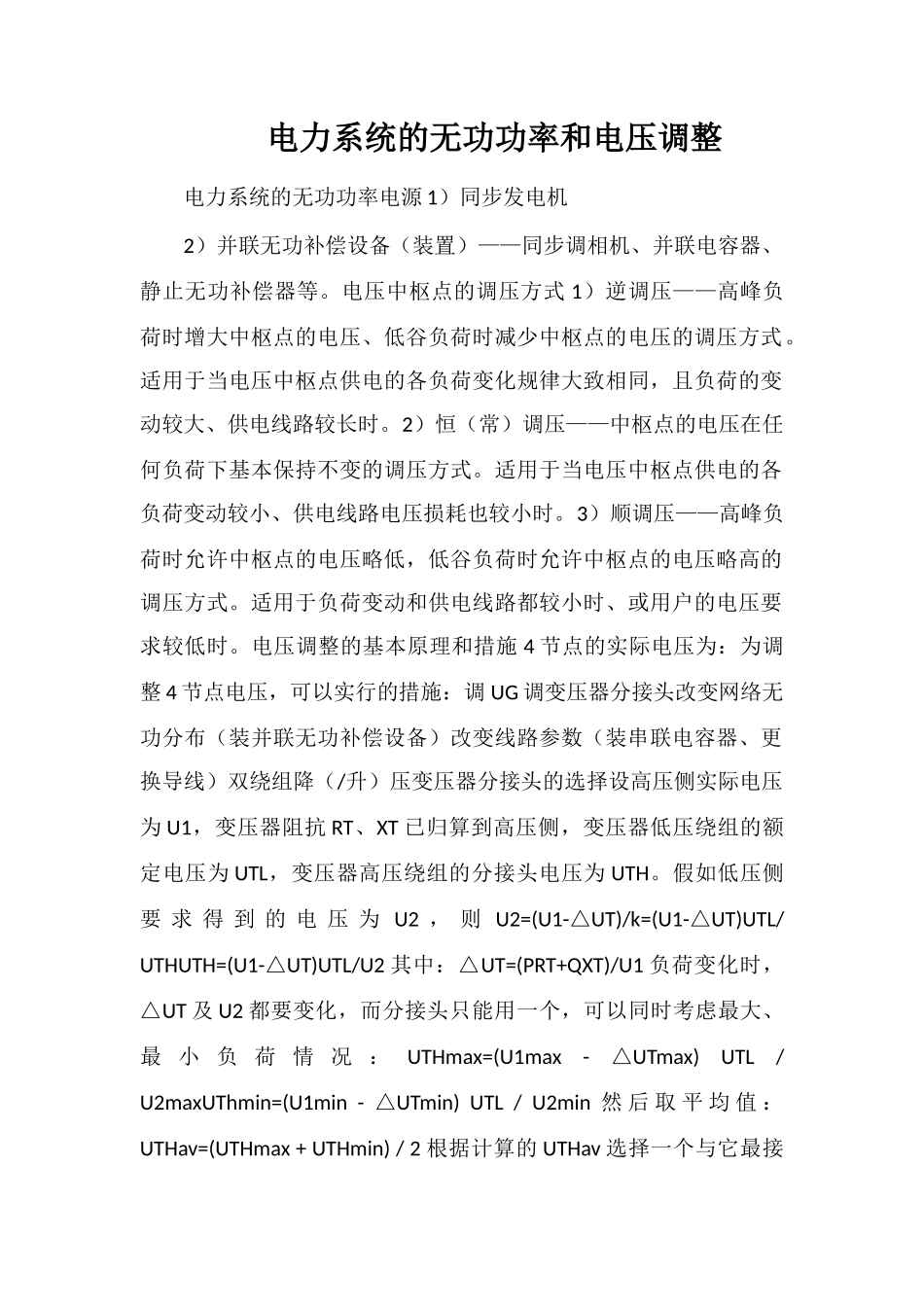

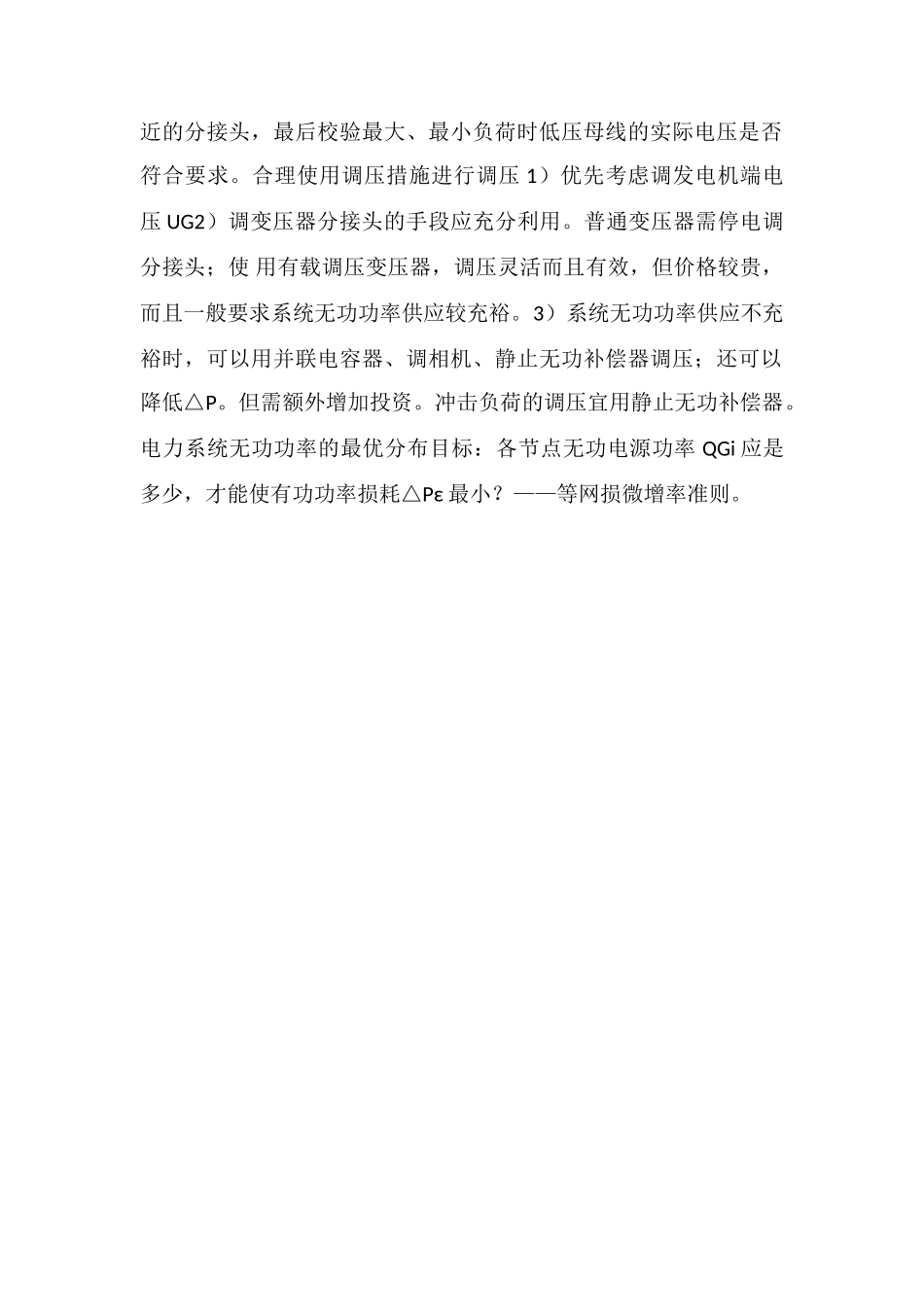

电力系统的无功功率和电压调整电力系统的无功功率电源 1）同步发电机2）并联无功补偿设备（装置）——同步调相机、并联电容器、静止无功补偿器等。电压中枢点的调压方式 1）逆调压——高峰负荷时增大中枢点的电压、低谷负荷时减少中枢点的电压的调压方式。适用于当电压中枢点供电的各负荷变化规律大致相同，且负荷的变动较大、供电线路较长时。2）恒（常）调压——中枢点的电压在任何负荷下基本保持不变的调压方式。适用于当电压中枢点供电的各负荷变动较小、供电线路电压损耗也较小时。3）顺调压——高峰负荷时允许中枢点的电压略低，低谷负荷时允许中枢点的电压略高的调压方式。适用于负荷变动和供电线路都较小时、或用户的电压要求较低时。电压调整的基本原理和措施 4 节点的实际电压为：为调整 4 节点电压，可以实行的措施：调 UG 调变压器分接头改变网络无功分布（装并联无功补偿设备）改变线路参数（装串联电容器、更换导线）双绕组降（/升）压变压器分接头的选择设高压侧实际电压为 U1，变压器阻抗 RT、XT 已归算到高压侧，变压器低压绕组的额定电压为 UTL，变压器高压绕组的分接头电压为 UTH。假如低压侧要 求 得 到 的 电 压 为 U2 ， 则 U2=(U1-△UT)/k=(U1-△UT)UTL/UTHUTH=(U1-△UT)UTL/U2 其中：△UT=(PRT+QXT)/U1 负荷变化时，△UT 及 U2 都要变化，而分接头只能用一个，可以同时考虑最大、最 小 负 荷 情 况 ： UTHmax=(U1max - △UTmax) UTL / U2maxUThmin=(U1min - △UTmin) UTL / U2min 然 后 取 平 均 值 ： UTHav=(UTHmax + UTHmin) / 2 根据计算的 UTHav 选择一个与它最接近的分接头，最后校验最大、最小负荷时低压母线的实际电压是否符合要求。合理使用调压措施进行调压 1）优先考虑调发电机端电压 UG2）调变压器分接头的手段应充分利用。普通变压器需停电调分接头；使 用有载调压变压器，调压灵活而且有效，但价格较贵，而且一般要求系统无功功率供应较充裕。3）系统无功功率供应不充裕时，可以用并联电容器、调相机、静止无功补偿器调压；还可以降低△P。但需额外增加投资。冲击负荷的调压宜用静止无功补偿器。电力系统无功功率的最优分布目标：各节点无功电源功率 QGi 应是多少，才能使有功功率损耗△Pε 最小？——等网损微增率准则。
