电子元器件―电阻电容电感知识大全

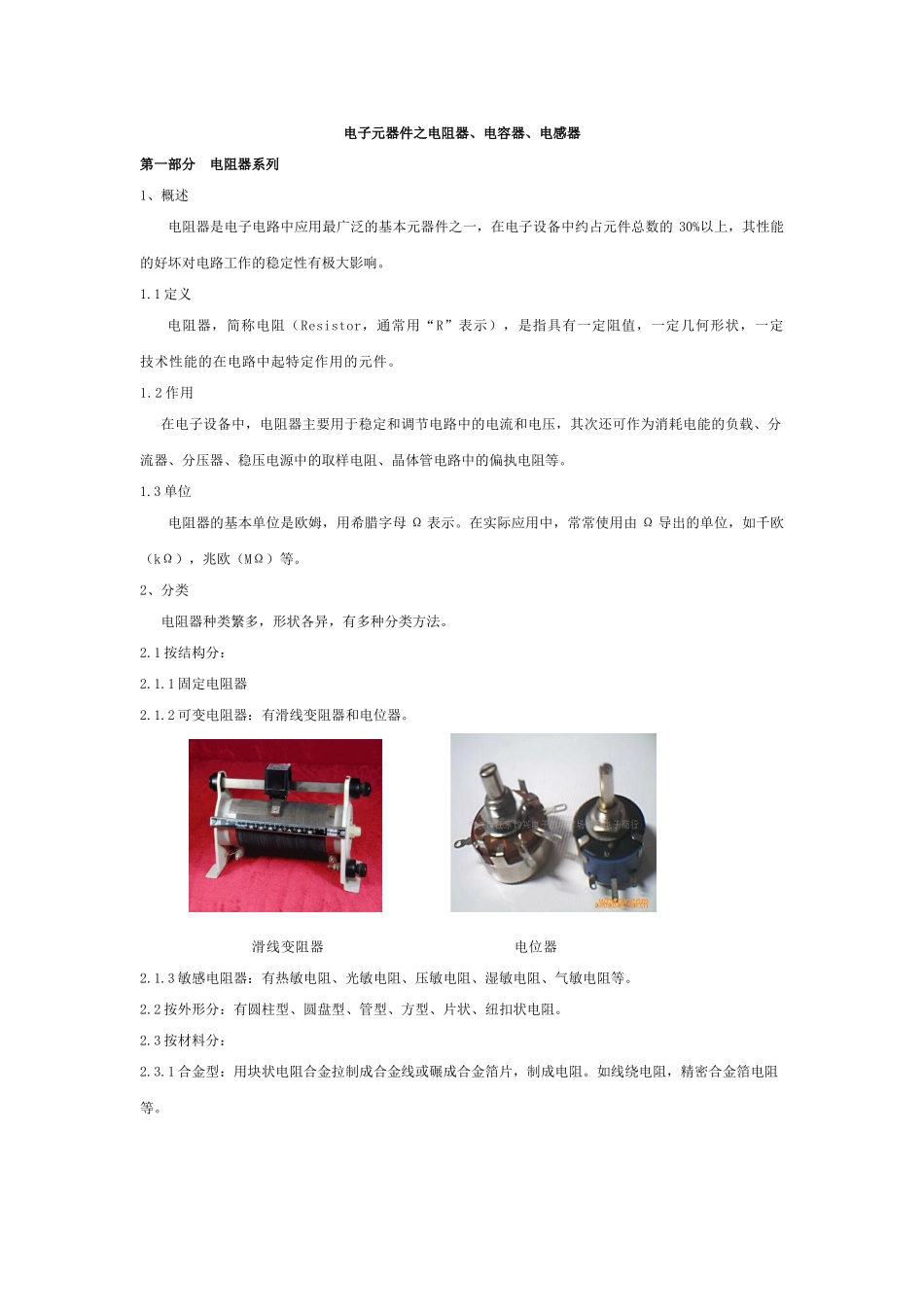

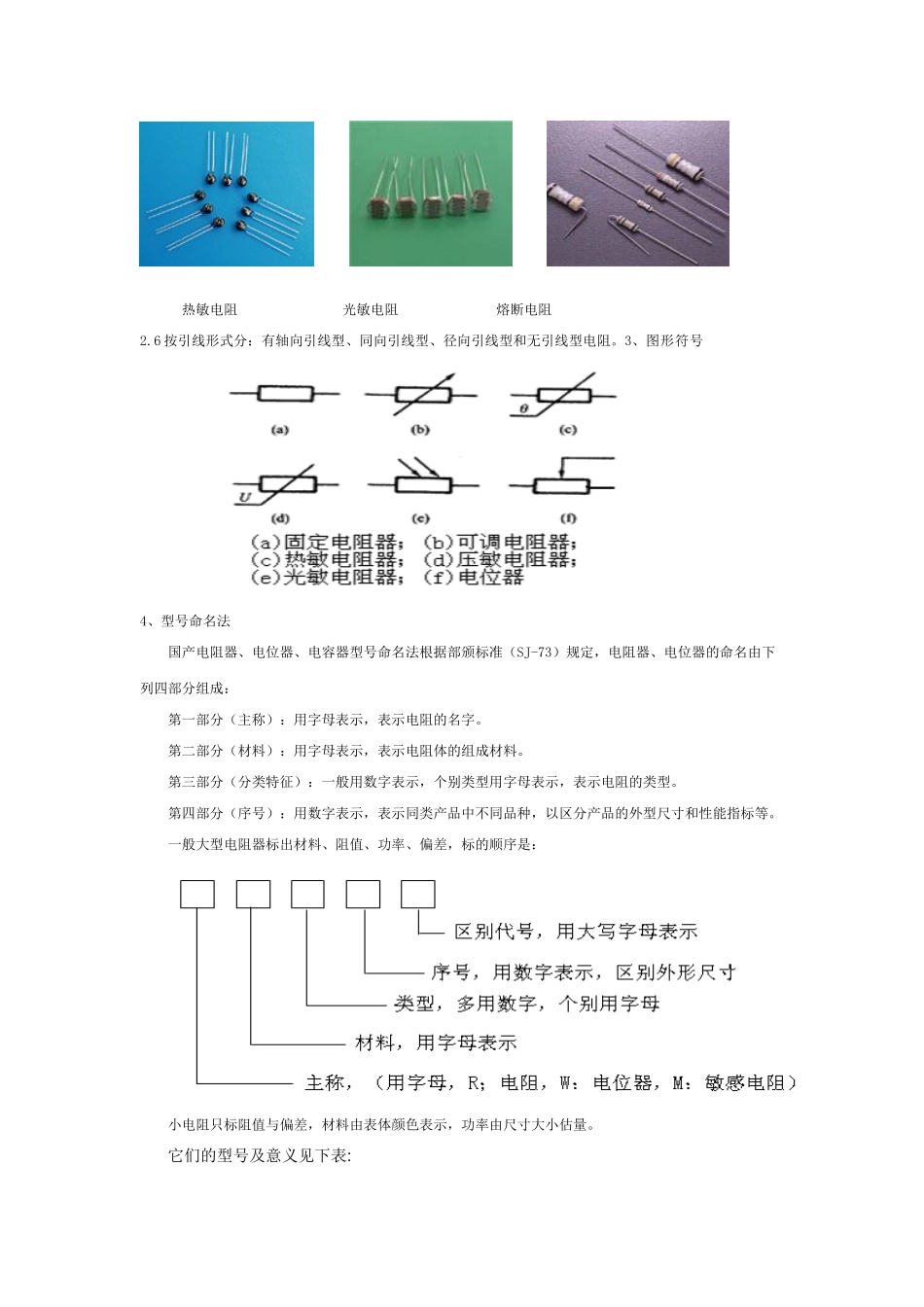

电子元器件之电阻器、电容器、电感器第一部分 电阻器系列1、概述电阻器是电子电路中应用最广泛的基本元器件之一，在电子设备中约占元件总数的 30%以上，其性能的好坏对电路工作的稳定性有极大影响。1.1 定义电阻器，简称电阻（Resistor，通常用“R”表示），是指具有一定阻值，一定几何形状，一定技术性能的在电路中起特定作用的元件。1.2 作用在电子设备中，电阻器主要用于稳定和调节电路中的电流和电压，其次还可作为消耗电能的负载、分流器、分压器、稳压电源中的取样电阻、晶体管电路中的偏执电阻等。1.3 单位电阻器的基本单位是欧姆，用希腊字母 Ω 表示。在实际应用中，常常使用由 Ω 导出的单位，如千欧（kΩ），兆欧（MΩ）等。2、分类 电阻器种类繁多，形状各异，有多种分类方法。2.1 按结构分：2.1.1 固定电阻器2.1.2 可变电阻器：有滑线变阻器和电位器。 滑线变阻器 电位器2.1.3 敏感电阻器：有热敏电阻、光敏电阻、压敏电阻、湿敏电阻、气敏电阻等。2.2 按外形分：有圆柱型、圆盘型、管型、方型、片状、纽扣状电阻。2.3 按材料分：2.3.1 合金型：用块状电阻合金拉制成合金线或碾成合金箔片，制成电阻。如线绕电阻，精密合金箔电阻等。2.3.2 薄膜型：在玻璃或陶瓷基体上沉积一层电阻薄膜，膜的厚度一般在几微米以下。薄膜材料有碳膜、金属膜、化学沉积膜、金属氧化膜等。2.3.3 合成型：电阻体由导电颗粒（石墨、碳黑）和有机（无机）粘接剂混合而成，可以制成薄膜或实芯两种类型。 碳膜电阻 金属膜电阻 水泥电阻2.4 按安装方式分，有插件电阻和贴片电阻。 插件电阻 贴片电阻2.5 按用途分：2.5.1 普通型(通用型)：适用于一般技术要求的电阻，功率在 0.05～2W 之间，阻值为 1Ω～22MΩ，偏差为±5～±20%。2.5.2 精密型：功率小于 2W，阻值为 0.01Ω～20MΩ，偏差为 2%～0. 001%。2.5.3 功率型：功率在 2～200W 之间，阻值 0.15～1MΩ，精度±5～20%，多为线绕电阻，不宜在高频电路中使用。2.5.4 高压型：适用于高压装置中，工作在 1000V～100KV 之间，高的可达 35GV，功率在 0. 5～100W 之间，阻值可达 1000 MΩ。2.5.5 高阻型：阻值在 10 MΩ 以上，最高可达 1014Ω2.5.6 高频型(无感型)：电阻自身电感量微小，又叫无感电阻，阻值小于 1kΩ，功率可达 100W，用于频率在 10MHz 以上电路。2.5.7 保险型：采纳不燃性金属膜制造，具有电阻与保险丝的双重作用，阻值范围为 0....
