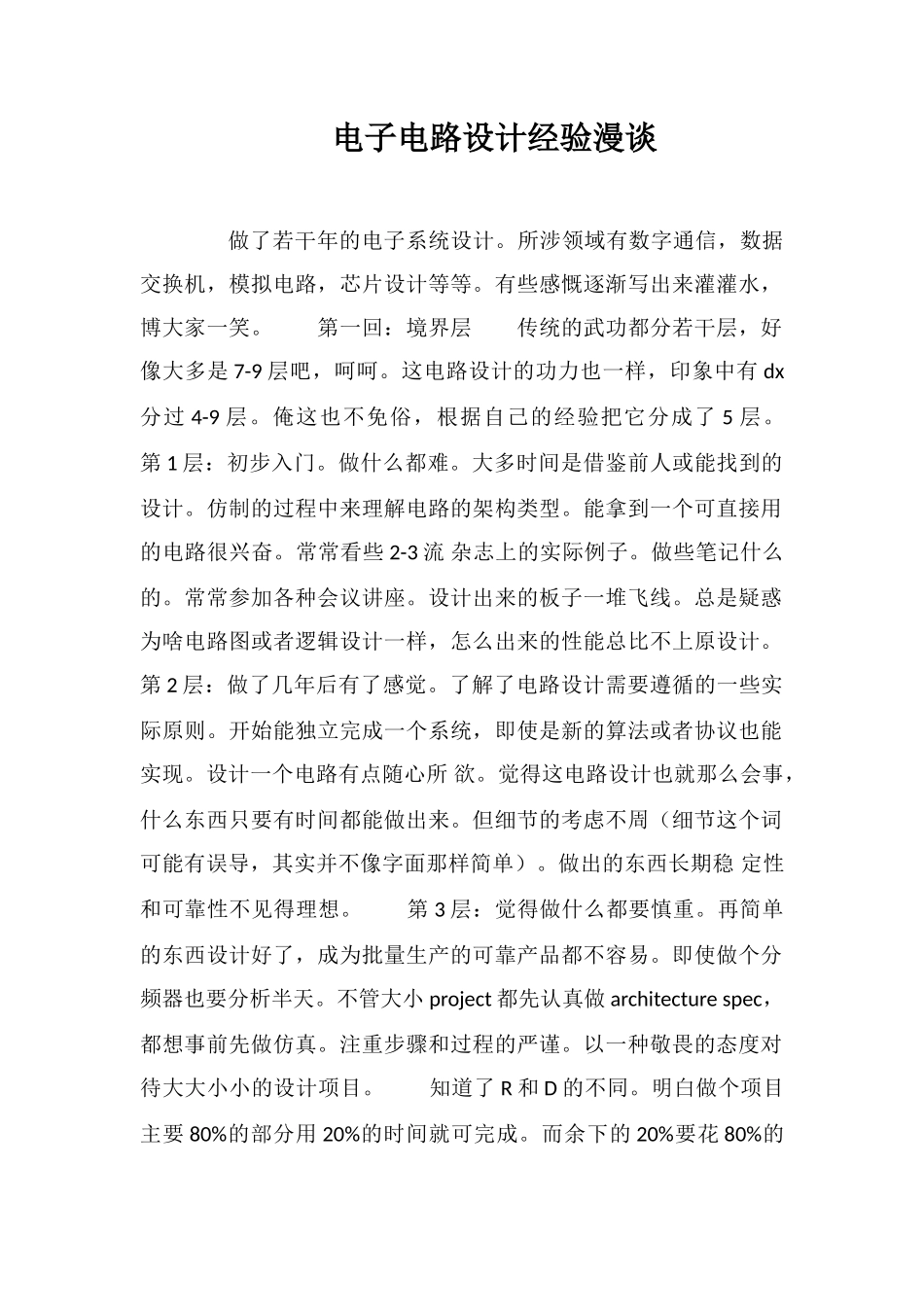

电子电路设计经验漫谈

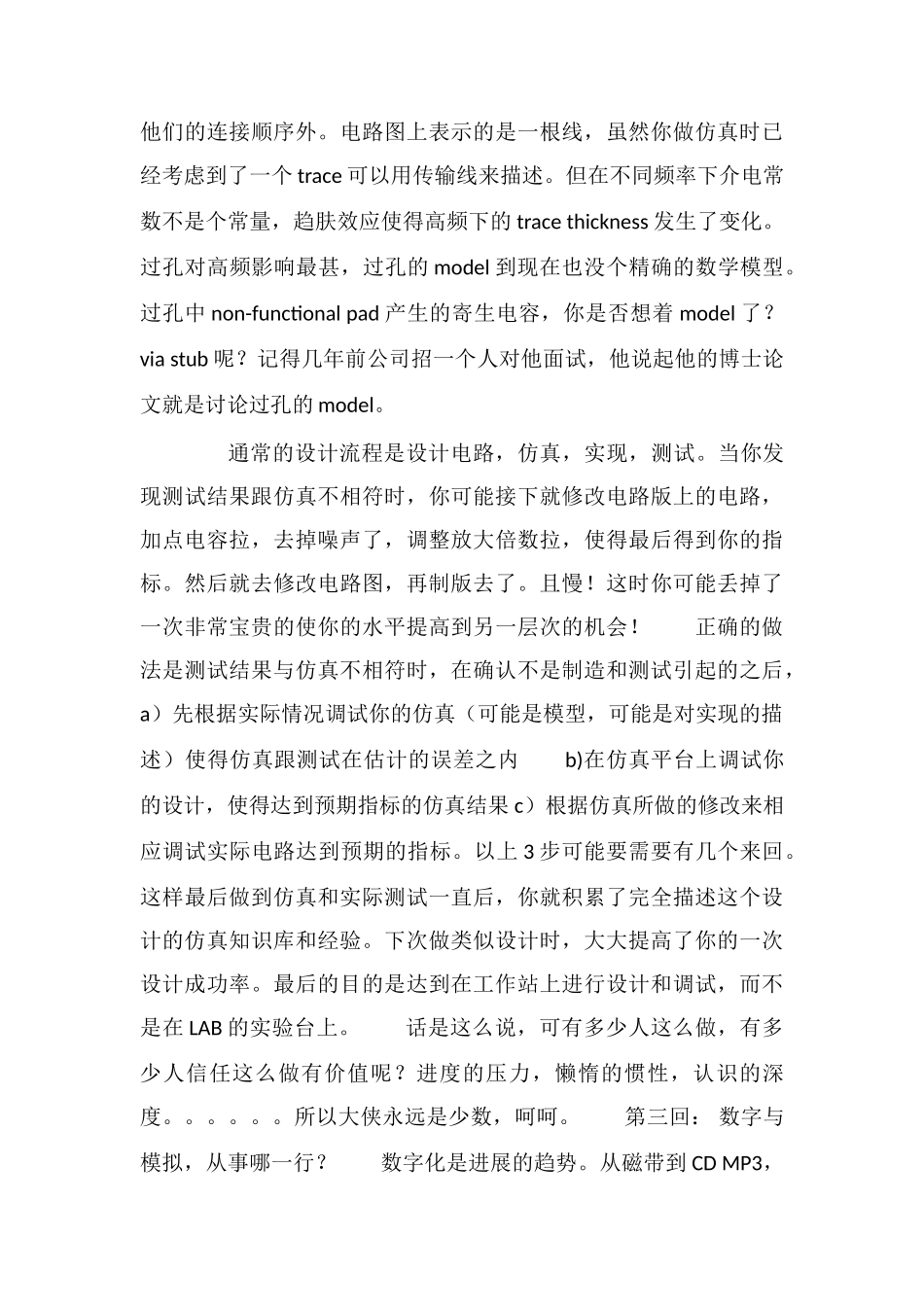

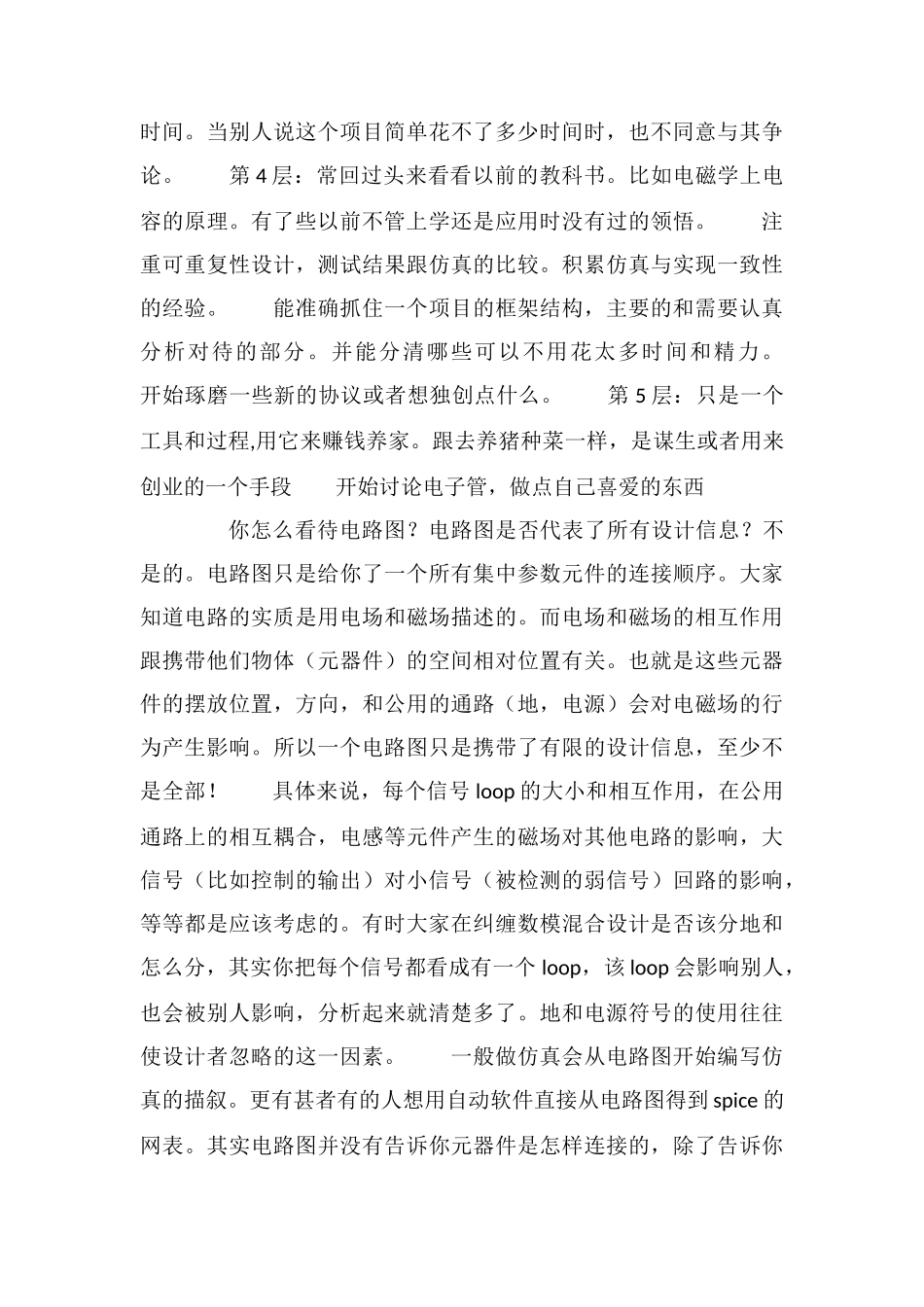

电子电路设计经验漫谈 做了若干年的电子系统设计。所涉领域有数字通信，数据交换机，模拟电路，芯片设计等等。有些感慨逐渐写出来灌灌水，博大家一笑。 第一回：境界层 传统的武功都分若干层，好像大多是 7-9 层吧，呵呵。这电路设计的功力也一样，印象中有 dx分过 4-9 层。俺这也不免俗，根据自己的经验把它分成了 5 层。 第 1 层：初步入门。做什么都难。大多时间是借鉴前人或能找到的设计。仿制的过程中来理解电路的架构类型。能拿到一个可直接用的电路很兴奋。常常看些 2-3 流 杂志上的实际例子。做些笔记什么的。常常参加各种会议讲座。设计出来的板子一堆飞线。总是疑惑为啥电路图或者逻辑设计一样，怎么出来的性能总比不上原设计。 第 2 层：做了几年后有了感觉。了解了电路设计需要遵循的一些实际原则。开始能独立完成一个系统，即使是新的算法或者协议也能实现。设计一个电路有点随心所 欲。觉得这电路设计也就那么会事，什么东西只要有时间都能做出来。但细节的考虑不周（细节这个词可能有误导，其实并不像字面那样简单）。做出的东西长期稳 定性和可靠性不见得理想。 第 3 层：觉得做什么都要慎重。再简单的东西设计好了，成为批量生产的可靠产品都不容易。即使做个分频器也要分析半天。不管大小 project 都先认真做 architecture spec，都想事前先做仿真。注重步骤和过程的严谨。以一种敬畏的态度对待大大小小的设计项目。 知道了 R 和 D 的不同。明白做个项目主要 80%的部分用 20%的时间就可完成。而余下的 20%要花 80%的时间。当别人说这个项目简单花不了多少时间时，也不同意与其争论。 第 4 层：常回过头来看看以前的教科书。比如电磁学上电容的原理。有了些以前不管上学还是应用时没有过的领悟。 注重可重复性设计，测试结果跟仿真的比较。积累仿真与实现一致性的经验。 能准确抓住一个项目的框架结构，主要的和需要认真分析对待的部分。并能分清哪些可以不用花太多时间和精力。 开始琢磨一些新的协议或者想独创点什么。 第 5 层：只是一个工具和过程,用它来赚钱养家。跟去养猪种菜一样，是谋生或者用来创业的一个手段 开始讨论电子管，做点自己喜爱的东西 你怎么看待电路图？电路图是否代表了所有设计信息？不是的。电路图只是给你了一个所有集中参数元件的连接顺序。大家知道电路的实质是用电场和磁场描述的。而电场和磁场的相互作用跟携带他们物体（元器件）的空间相对位置有...
