电机与变压器教案24

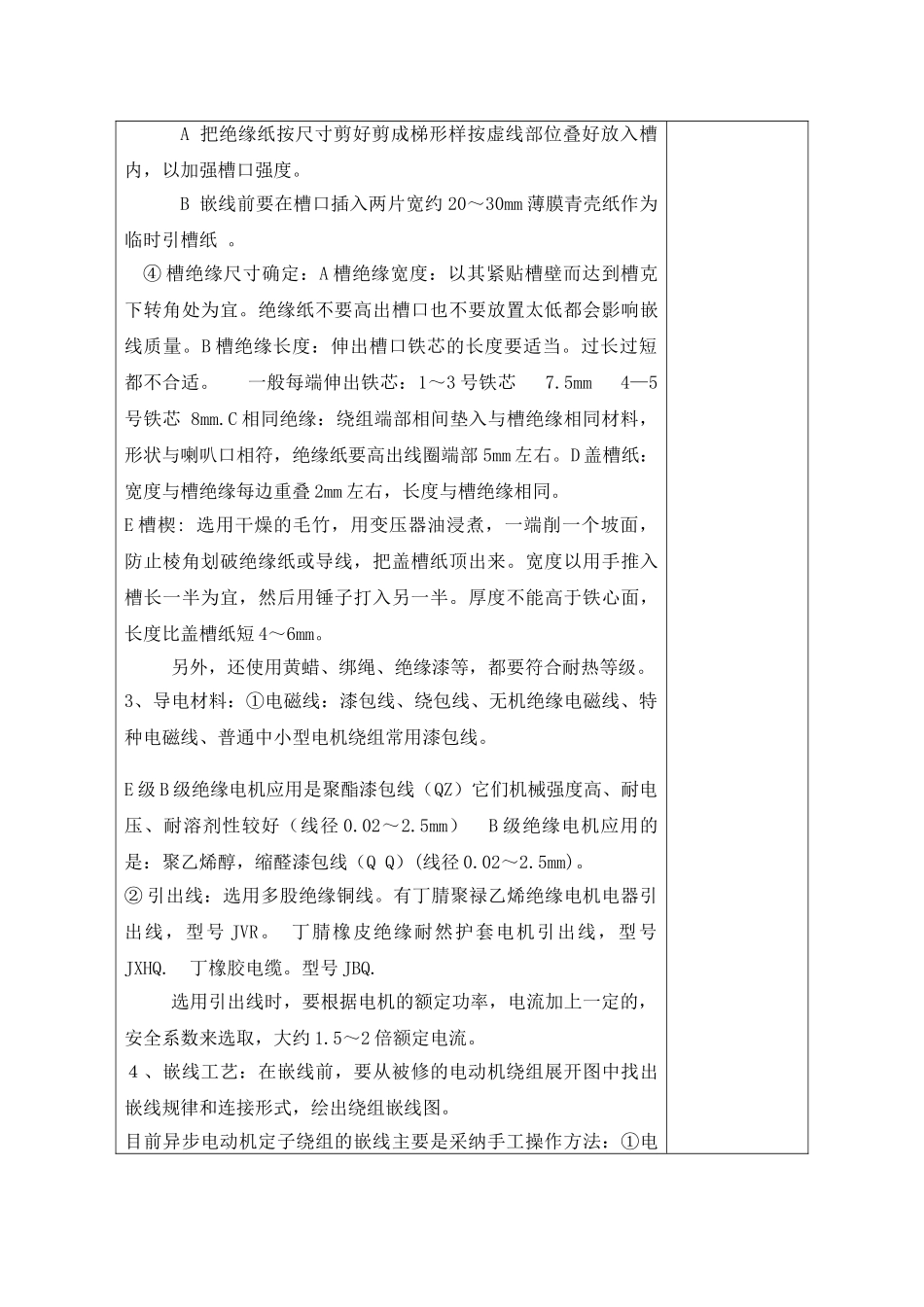

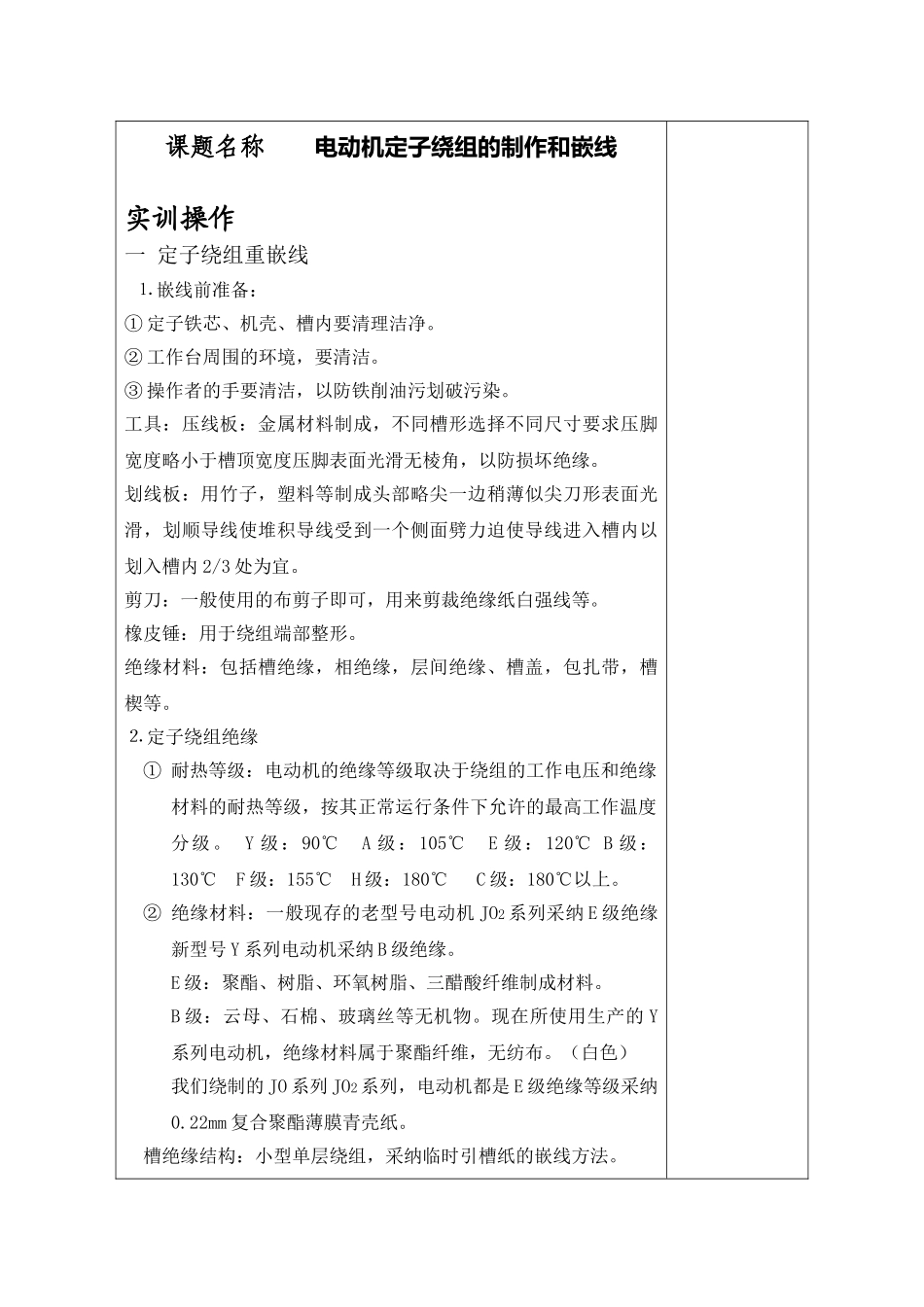

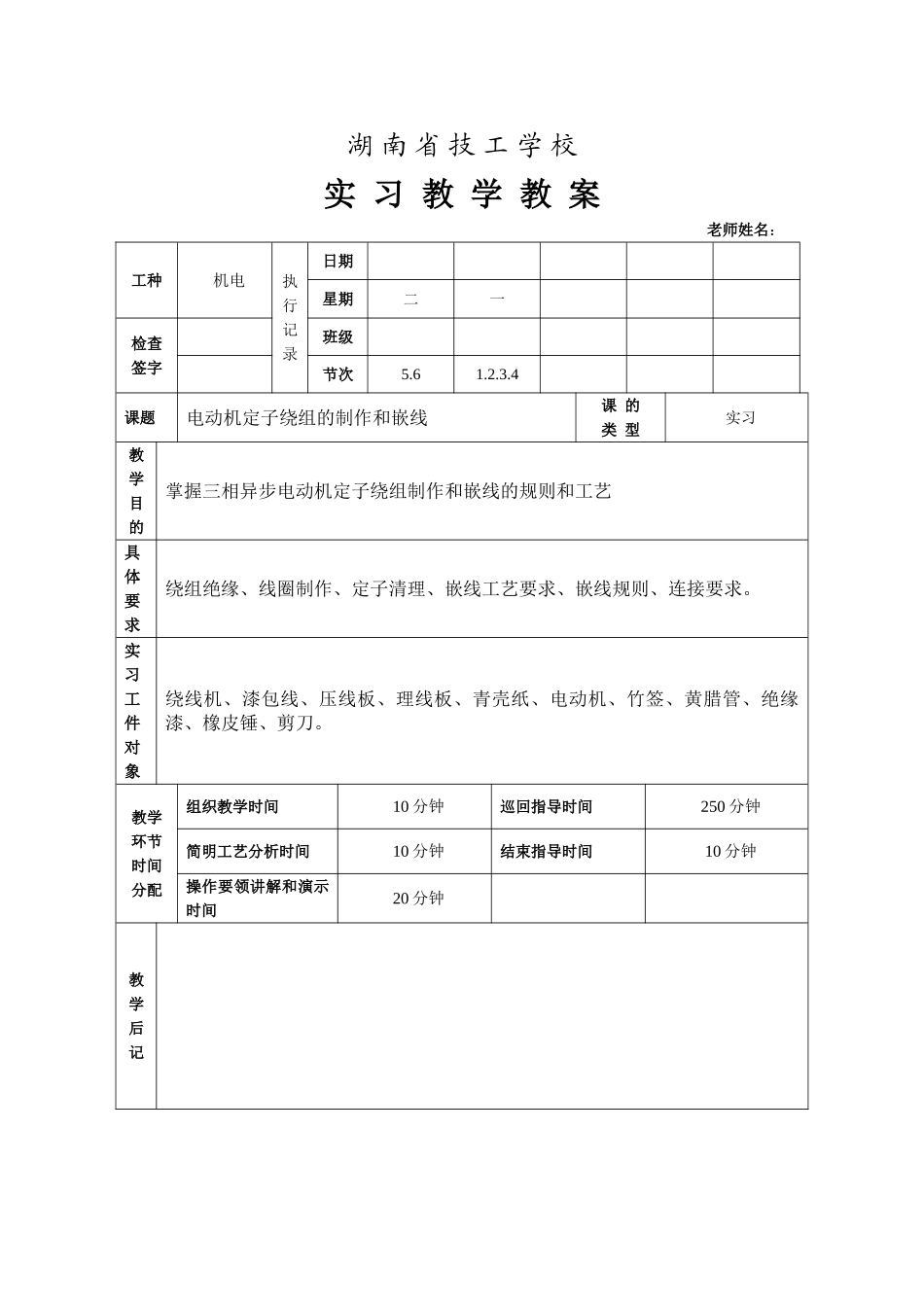

湖 南 省 技 工 学 校实 习 教 学 教 案老师姓名：工种机电执行记录日期星期二一检查签字班级节次5.61.2.3.4课题电动机定子绕组的制作和嵌线课 的类 型实习教学目的掌握三相异步电动机定子绕组制作和嵌线的规则和工艺具体要求绕组绝缘、线圈制作、定子清理、嵌线工艺要求、嵌线规则、连接要求。实习工件对象绕线机、漆包线、压线板、理线板、青壳纸、电动机、竹签、黄腊管、绝缘漆、橡皮锤、剪刀。教学环节时间分配组织教学时间10 分钟巡回指导时间250 分钟简明工艺分析时间10 分钟结束指导时间10 分钟操作要领讲解和演示时间20 分钟教学后记课题名称 电动机定子绕组的制作和嵌线实训操作一 定子绕组重嵌线 ⒈ 嵌线前准备：① 定子铁芯、机壳、槽内要清理洁净。② 工作台周围的环境，要清洁。③ 操作者的手要清洁，以防铁削油污划破污染。工具：压线板：金属材料制成，不同槽形选择不同尺寸要求压脚宽度略小于槽顶宽度压脚表面光滑无棱角，以防损坏绝缘。划线板：用竹子，塑料等制成头部略尖一边稍薄似尖刀形表面光滑，划顺导线使堆积导线受到一个侧面劈力迫使导线进入槽内以划入槽内 2/3 处为宜。剪刀：一般使用的布剪子即可，用来剪裁绝缘纸白强线等。橡皮锤：用于绕组端部整形。绝缘材料：包括槽绝缘，相绝缘，层间绝缘、槽盖，包扎带，槽楔等。⒉ 定子绕组绝缘① 耐热等级：电动机的绝缘等级取决于绕组的工作电压和绝缘材料的耐热等级，按其正常运行条件下允许的最高工作温度分级。 Y 级：90℃ A 级：105℃ E 级：120℃ B 级：130℃ F 级：155℃ H 级：180℃ C 级：180℃以上。② 绝缘材料：一般现存的老型号电动机 JO2 系列采纳 E 级绝缘新型号 Y 系列电动机采纳 B 级绝缘。E 级：聚酯、树脂、环氧树脂、三醋酸纤维制成材料。 B 级：云母、石棉、玻璃丝等无机物。现在所使用生产的 Y系列电动机，绝缘材料属于聚酯纤维，无纺布。（白色）我们绕制的 JO 系列 JO2 系列，电动机都是 E 级绝缘等级采纳0.22mm 复合聚酯薄膜青壳纸。槽绝缘结构：小型单层绕组，采纳临时引槽纸的嵌线方法。A 把绝缘纸按尺寸剪好剪成梯形样按虚线部位叠好放入槽内，以加强槽口强度。 B 嵌线前要在槽口插入两片宽约 20～30mm 薄膜青壳纸作为临时引槽纸 。 ④ 槽绝缘尺寸确定：A 槽绝缘宽度：以其紧贴槽壁而达到槽克下转角处为宜。绝缘纸不要高出槽口也不要放置太低都会影响嵌线质量。B 槽绝...
