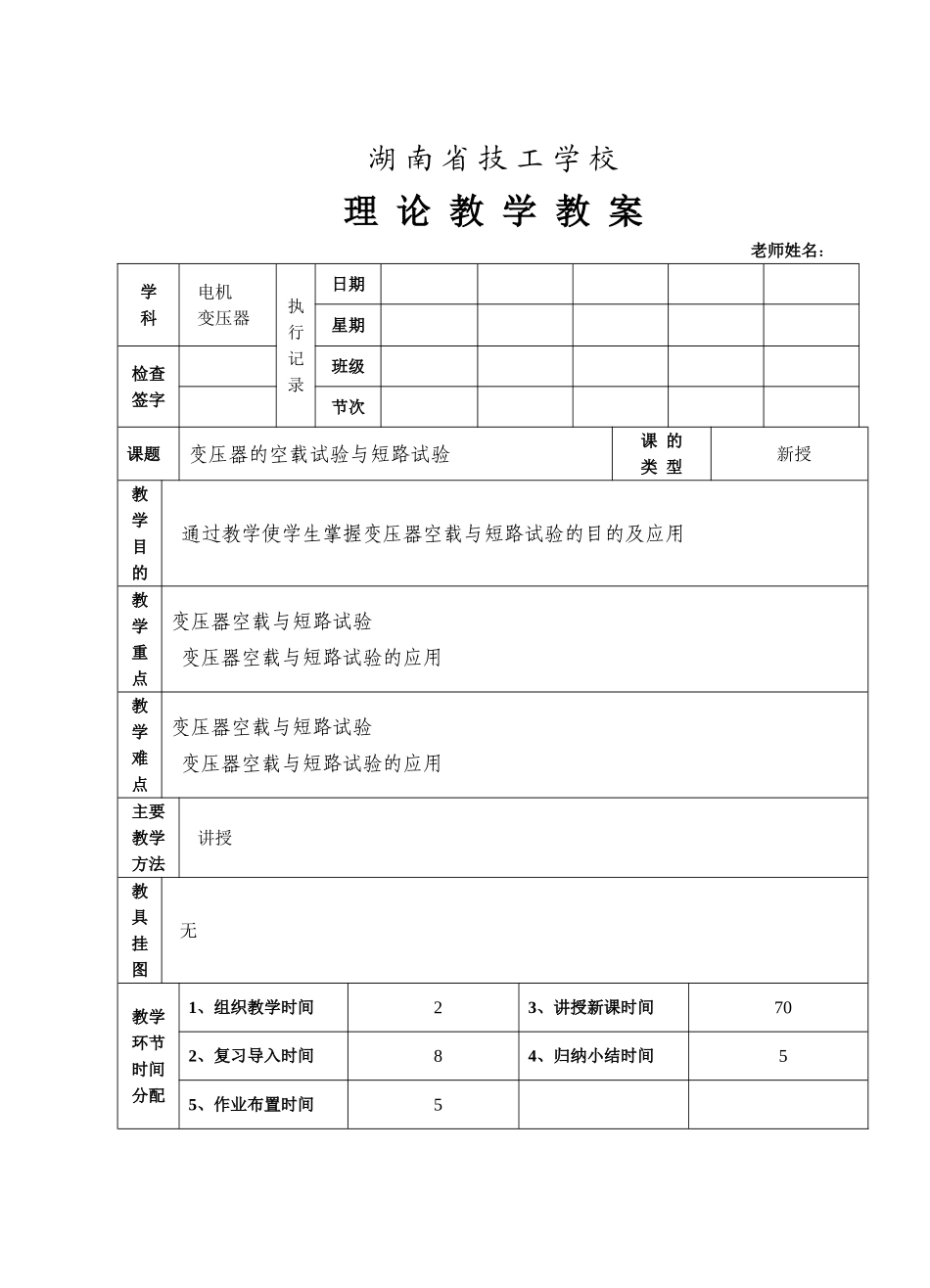

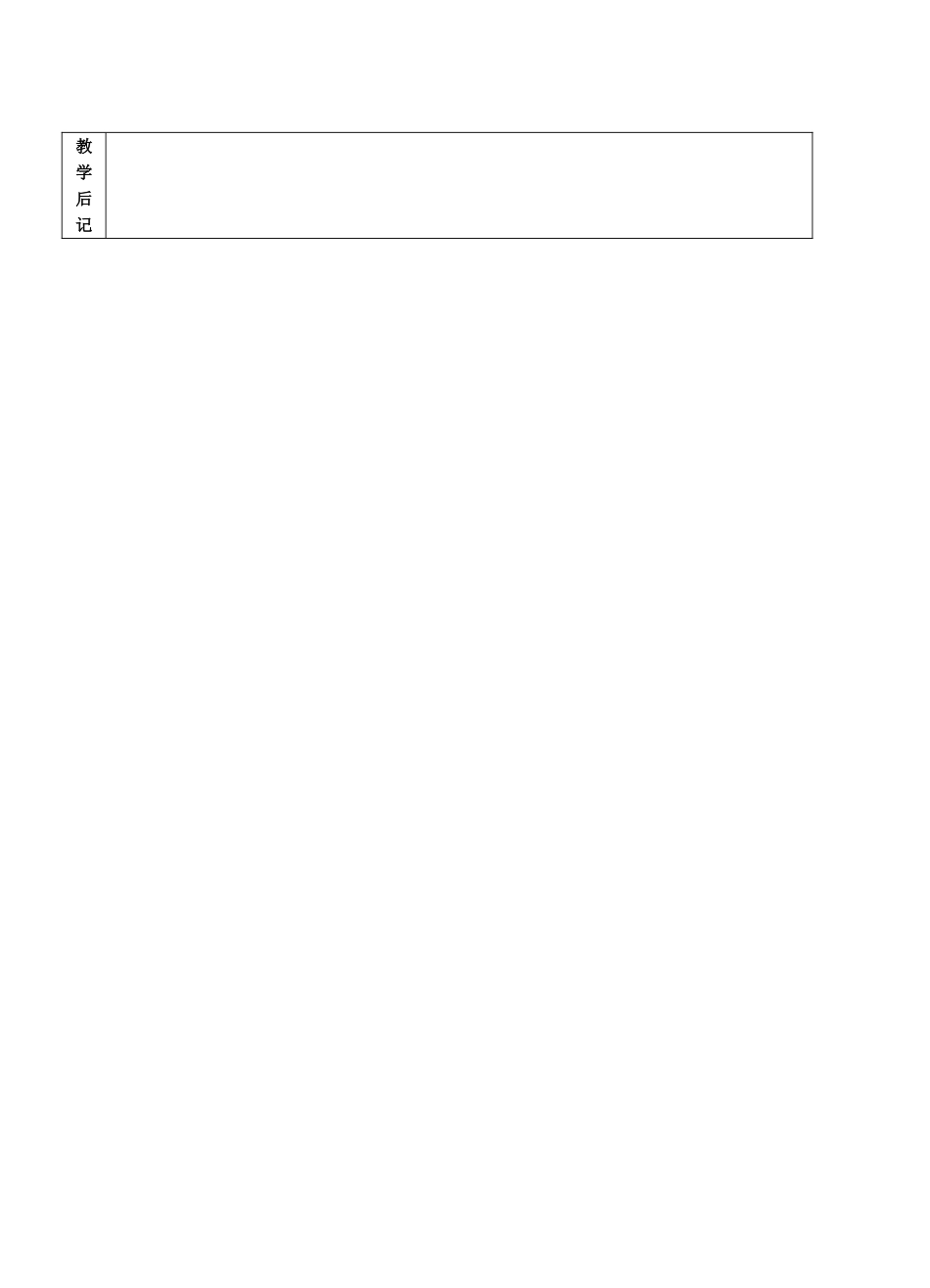

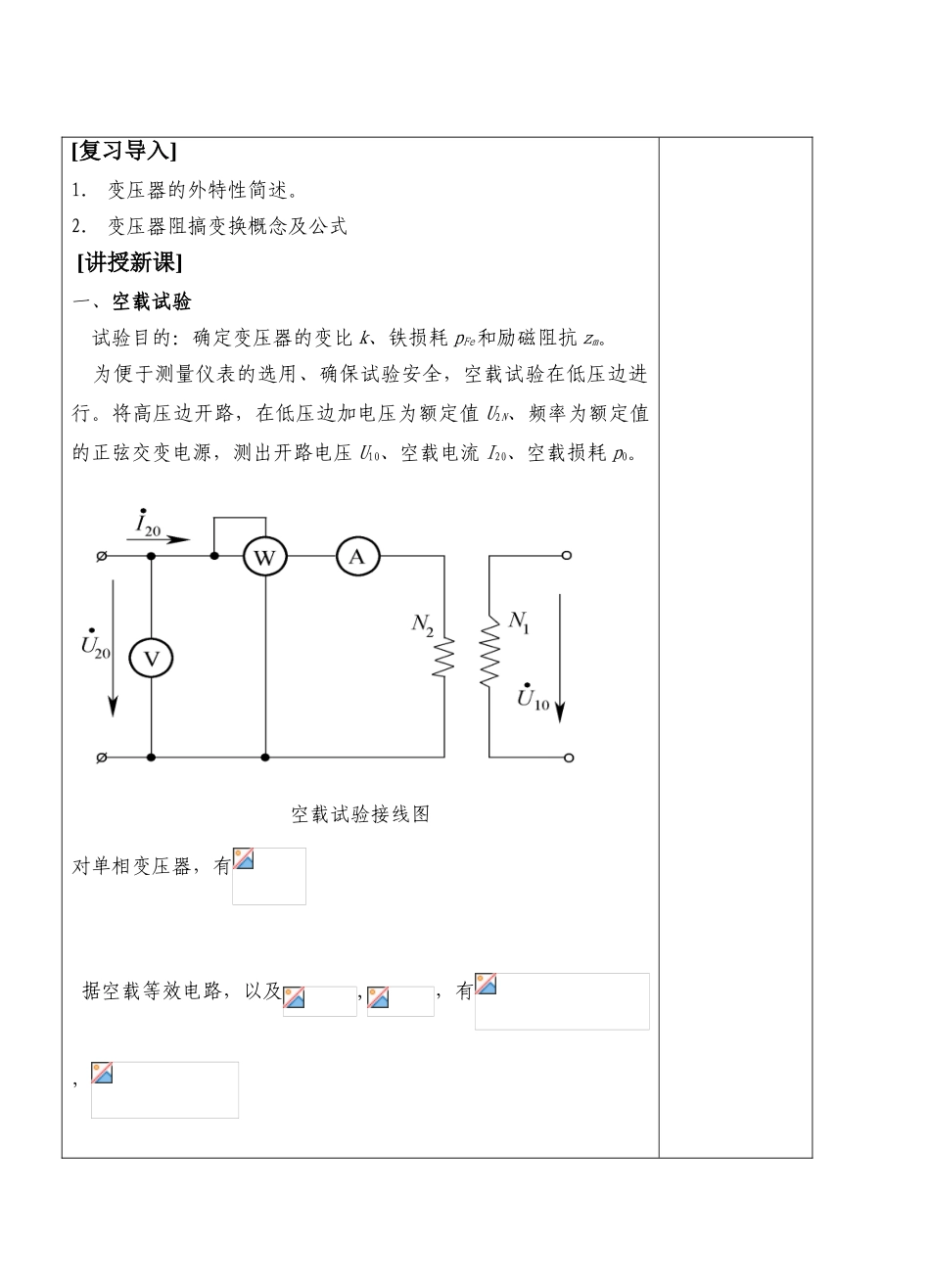

湖 南 省 技 工 学 校理 论 教 学 教 案老师姓名：学科电机变压器执行记录日期星期检查签字班级节次课题变压器的空载试验与短路试验课 的类 型新授教学目的通过教学使学生掌握变压器空载与短路试验的目的及应用教学重点变压器空载与短路试验变压器空载与短路试验的应用教学难点变压器空载与短路试验变压器空载与短路试验的应用主要教学方法讲授教具挂图无教学环节时间分配1、组织教学时间23、讲授新课时间702、复习导入时间84、归纳小结时间55、作业布置时间5教学后记[复习导入]1． 变压器的外特性简述。2． 变压器阻搞变换概念及公式 [讲授新课] 一、空载试验 试验目的：确定变压器的变比 k、铁损耗 pFe和励磁阻抗 zm。 为便于测量仪表的选用、确保试验安全，空载试验在低压边进行。将高压边开路，在低压边加电压为额定值 U2N、频率为额定值的正弦交变电源，测出开路电压 U10、空载电流 I20、空载损耗 p0。 空载试验接线图对单相变压器，有 据空载等效电路，以及,，有，励磁感抗可由,计算空载铜损很小，有 对于三相变压器的空载试验，测出的电压、电流均为线值，测出的功率为三相功率值，计算时应进行相应的换算，即将电压、电流换算为相值，将功率换算为单相值。 二、短路试验目的：是确定变压器的铜损耗、短路阻抗。短路试验在高压边进行，将低压端短接，高压边沟通电源，缓慢升压至 I1＝I1N时停止，测出短路电压 U1s、短路电流 I1s、短路损耗ps。短路电压 U1s相对于额定电压 U1N 来说很小，故磁通很小，铁损 pFe很小，有 铜损为原、副铜损之和短路试验接线图因是在额定电流时测定，故为额定运行时的铜损耗。 由于短路试验时，，又有，因此可以用简化等效电路来进行计算。有 U1s称为短路电压，常用对 的百分值 us%来表示，us%称短路电压百分值 式中 zs%为短路阻抗百分值可见，us%＝zs%。短路电压百分值反映了变压器漏阻抗的大小。变压器是负载的电源，其漏阻抗就是电源的内阻抗。us%或 zs%越小，变压器的输出电压随负载变化而变化的程度就越小。us%是变压器的一个很重要的参数。 例 3.4.1 一 台 Y/Y0 连 接 的 三 相 变 压 器 ， SN ＝ 100kVA, ＝ 6kV/0.4kV 。 在 低 压 边 做 空 载 试 验 ， 测 出 ： U20 ＝400V，I20＝9.37A，P0＝600W；在高压边做短路试验，测出：U1S＝317V，I1s＝9.4A，ps＝1 920W。 试验时的室温为 25℃，试求：（1）折算到高压边的励磁阻抗和短路阻抗； （2）变压器的短路电压百分值。 解 （1）变比 励磁参数 ，短路参数，。 （2）短路电压百分值 [布置作业]习题集相关内容 [课后预习]变压器的冷却方式损耗及效率
