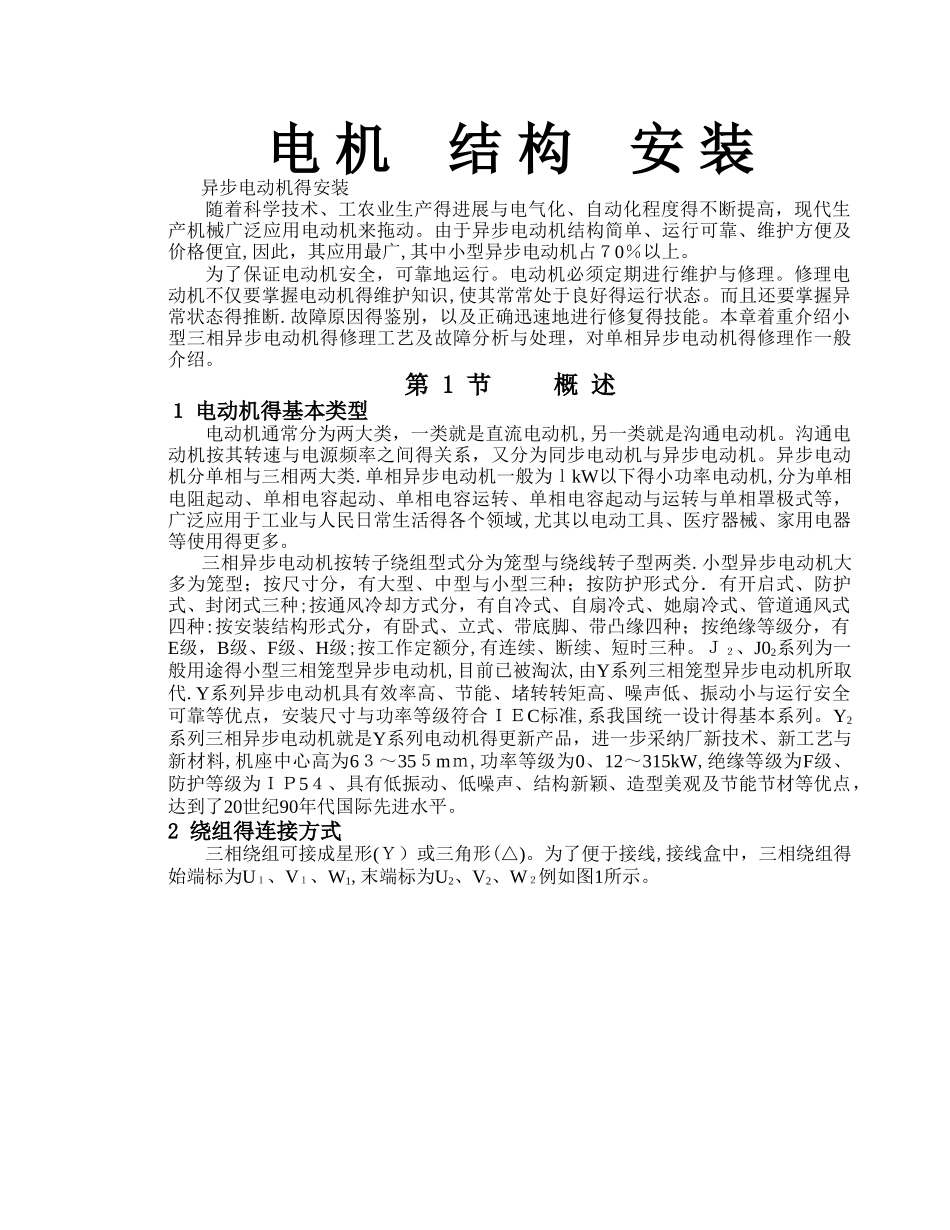

电 机 结 构 安 装异步电动机得安装随着科学技术、工农业生产得进展与电气化、自动化程度得不断提高，现代生产机械广泛应用电动机来拖动。由于异步电动机结构简单、运行可靠、维护方便及价格便宜,因此，其应用最广,其中小型异步电动机占７0％以上。为了保证电动机安全，可靠地运行。电动机必须定期进行维护与修理。修理电动机不仅要掌握电动机得维护知识,使其常常处于良好得运行状态。而且还要掌握异常状态得推断.故障原因得鉴别，以及正确迅速地进行修复得技能。本章着重介绍小型三相异步电动机得修理工艺及故障分析与处理，对单相异步电动机得修理作一般介绍。第 1 节 概 述１ 电动机得基本类型电动机通常分为两大类，一类就是直流电动机,另一类就是沟通电动机。沟通电动机按其转速与电源频率之间得关系，又分为同步电动机与异步电动机。异步电动机分单相与三相两大类.单相异步电动机一般为ｌkW以下得小功率电动机,分为单相电阻起动、单相电容起动、单相电容运转、单相电容起动与运转与单相罩极式等，广泛应用于工业与人民日常生活得各个领域,尤其以电动工具、医疗器械、家用电器等使用得更多。 三相异步电动机按转子绕组型式分为笼型与绕线转子型两类.小型异步电动机大多为笼型；按尺寸分，有大型、中型与小型三种；按防护形式分．有开启式、防护式、封闭式三种;按通风冷却方式分，有自冷式、自扇冷式、她扇冷式、管道通风式四种:按安装结构形式分，有卧式、立式、带底脚、带凸缘四种；按绝缘等级分，有E级，B级、F级、H级;按工作定额分,有连续、断续、短时三种。Ｊ２、J02系列为一般用途得小型三相笼型异步电动机,目前已被淘汰,由Y系列三相笼型异步电动机所取代.Y系列异步电动机具有效率高、节能、堵转转矩高、噪声低、振动小与运行安全可靠等优点，安装尺寸与功率等级符合ＩＥC标准,系我国统一设计得基本系列。Y2系列三相异步电动机就是Y系列电动机得更新产品，进一步采纳厂新技术、新工艺与新材料,机座中心高为6３～35５mｍ,功率等级为0、12～315kW,绝缘等级为F级、防护等级为ＩＰ5４、具有低振动、低噪声、结构新颖、造型美观及节能节材等优点，达到了20世纪90年代国际先进水平。2 绕组得连接方式三相绕组可接成星形(Ｙ）或三角形(△)。为了便于接线,接线盒中，三相绕组得始端标为U１、V１、W1,末端标为U2、V2、W２例如图1所示。三相绕组得六个出线端引至接线盒,在接线盒中得位置排列如图所示。如图2所示第 2 节 三相异步电...
