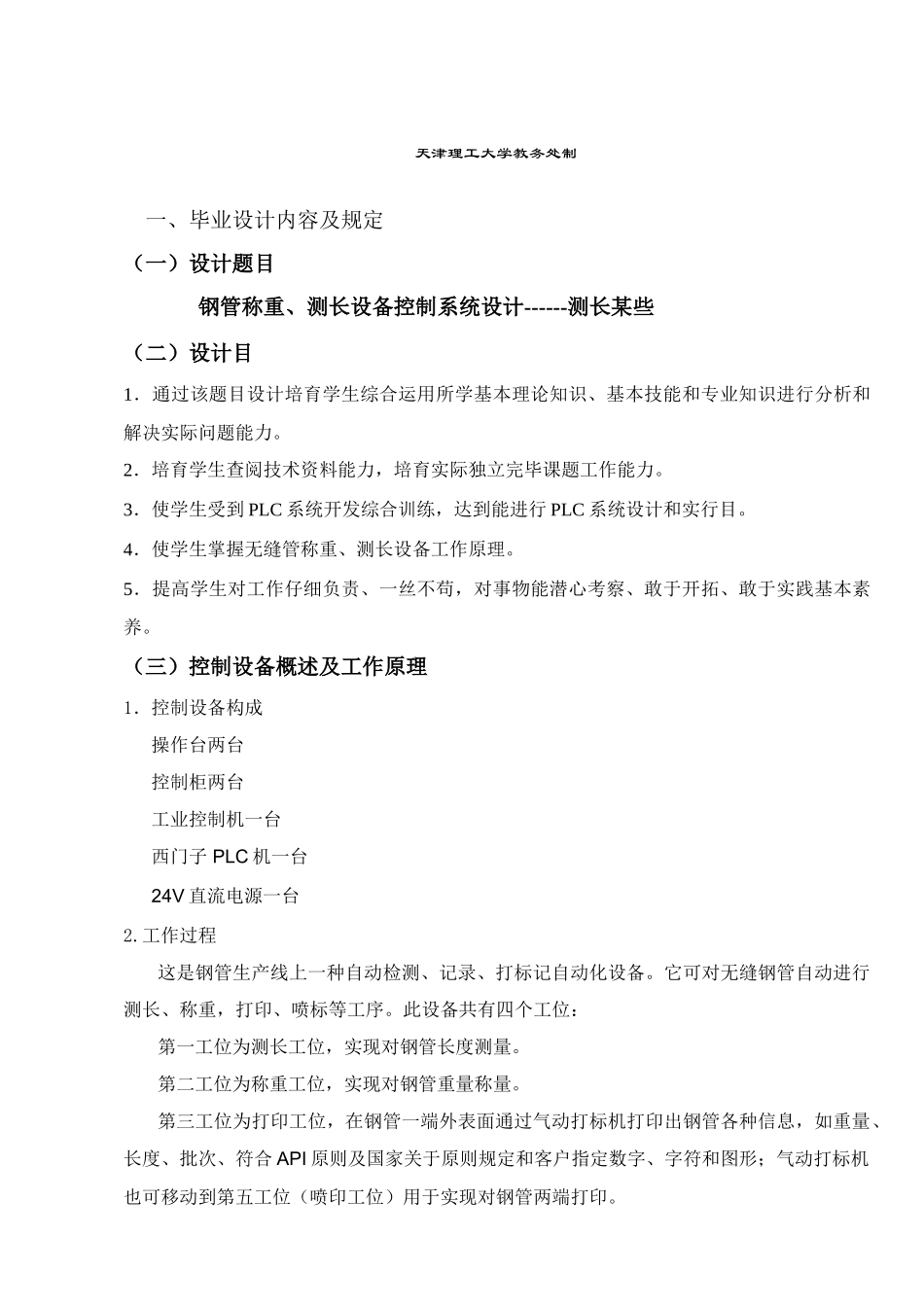

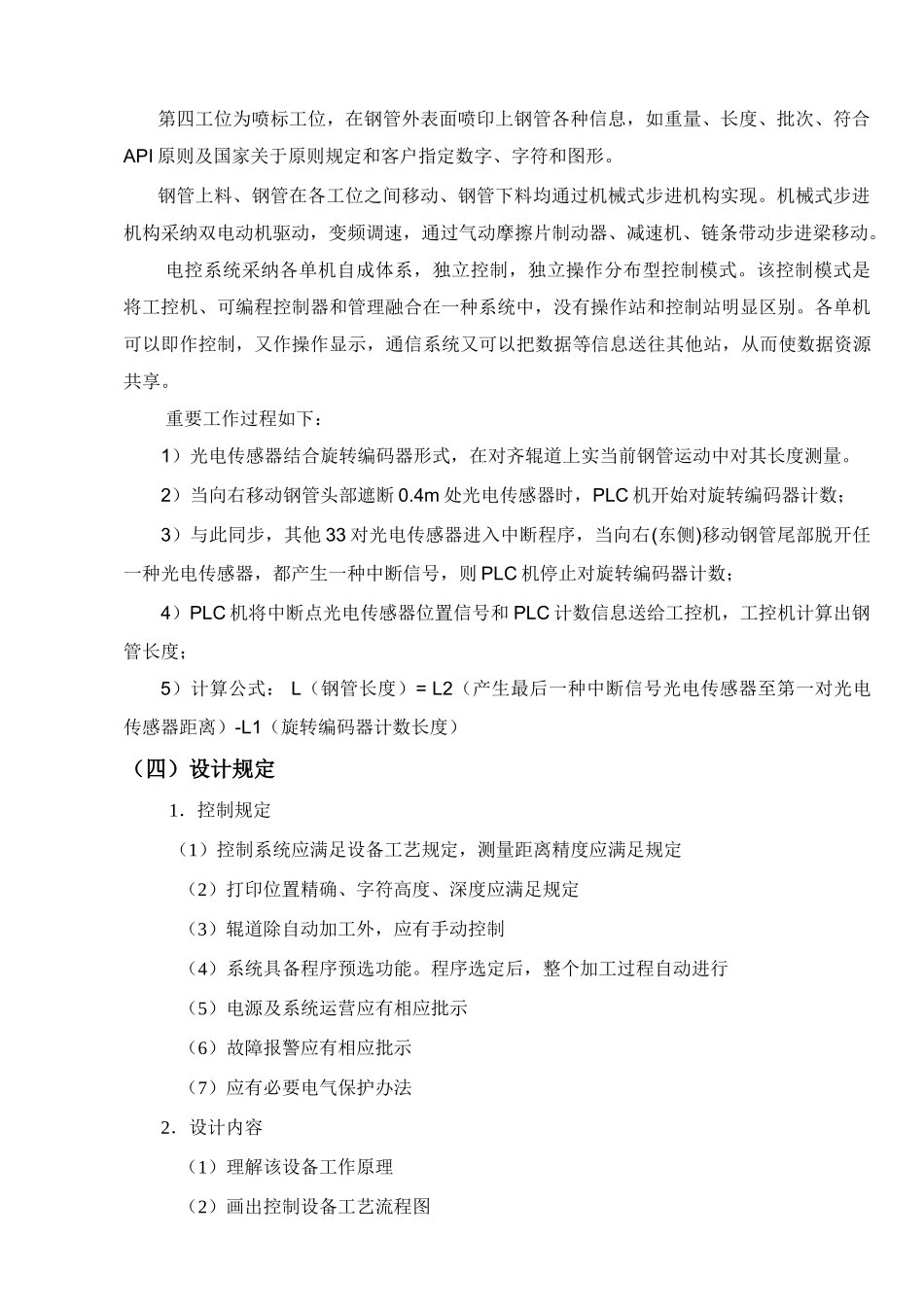

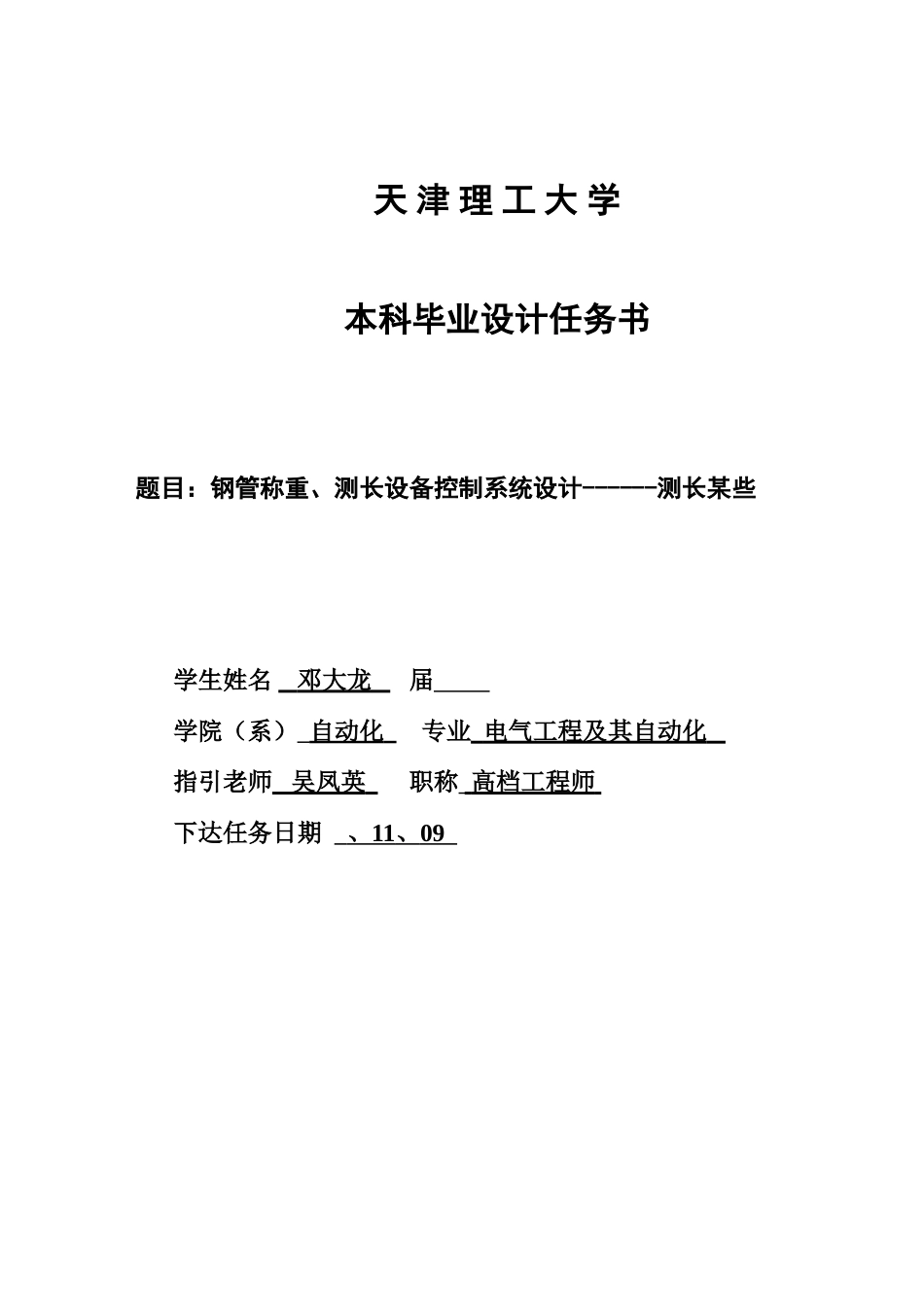

天 津 理 工 大 学本科毕业设计任务书题目：钢管称重、测长设备控制系统设计------测长某些学生姓名 邓大龙 届 学院（系） 自动化 专业 电气工程及其自动化 指引老师 吴凤英 职称 高档工程师 下达任务日期 、 11 、 09 天津理工大学教务处制一、毕业设计内容及规定（一）设计题目钢管称重、测长设备控制系统设计------测长某些（二）设计目1．通过该题目设计培育学生综合运用所学基本理论知识、基本技能和专业知识进行分析和解决实际问题能力。2．培育学生查阅技术资料能力，培育实际独立完毕课题工作能力。3．使学生受到 PLC 系统开发综合训练，达到能进行 PLC 系统设计和实行目。4．使学生掌握无缝管称重、测长设备工作原理。5．提高学生对工作仔细负责、一丝不苟，对事物能潜心考察、敢于开拓、敢于实践基本素养。（三）控制设备概述及工作原理1．控制设备构成操作台两台控制柜两台工业控制机一台西门子 PLC 机一台24V 直流电源一台2.工作过程这是钢管生产线上一种自动检测、记录、打标记自动化设备。它可对无缝钢管自动进行测长、称重，打印、喷标等工序。此设备共有四个工位：第一工位为测长工位，实现对钢管长度测量。第二工位为称重工位，实现对钢管重量称量。第三工位为打印工位，在钢管一端外表面通过气动打标机打印出钢管各种信息，如重量、长度、批次、符合 API 原则及国家关于原则规定和客户指定数字、字符和图形；气动打标机也可移动到第五工位（喷印工位）用于实现对钢管两端打印。第四工位为喷标工位，在钢管外表面喷印上钢管各种信息，如重量、长度、批次、符合API 原则及国家关于原则规定和客户指定数字、字符和图形。钢管上料、钢管在各工位之间移动、钢管下料均通过机械式步进机构实现。机械式步进机构采纳双电动机驱动，变频调速，通过气动摩擦片制动器、减速机、链条带动步进梁移动。电控系统采纳各单机自成体系，独立控制，独立操作分布型控制模式。该控制模式是将工控机、可编程控制器和管理融合在一种系统中，没有操作站和控制站明显区别。各单机可以即作控制，又作操作显示，通信系统又可以把数据等信息送往其他站，从而使数据资源共享。重要工作过程如下：1）光电传感器结合旋转编码器形式，在对齐辊道上实当前钢管运动中对其长度测量。2）当向右移动钢管头部遮断 0.4m 处光电传感器时，PLC 机开始对旋转编码器计数；3）与此同步，其他 33 对光电传感器进入中断程序，当向右(东侧)...
