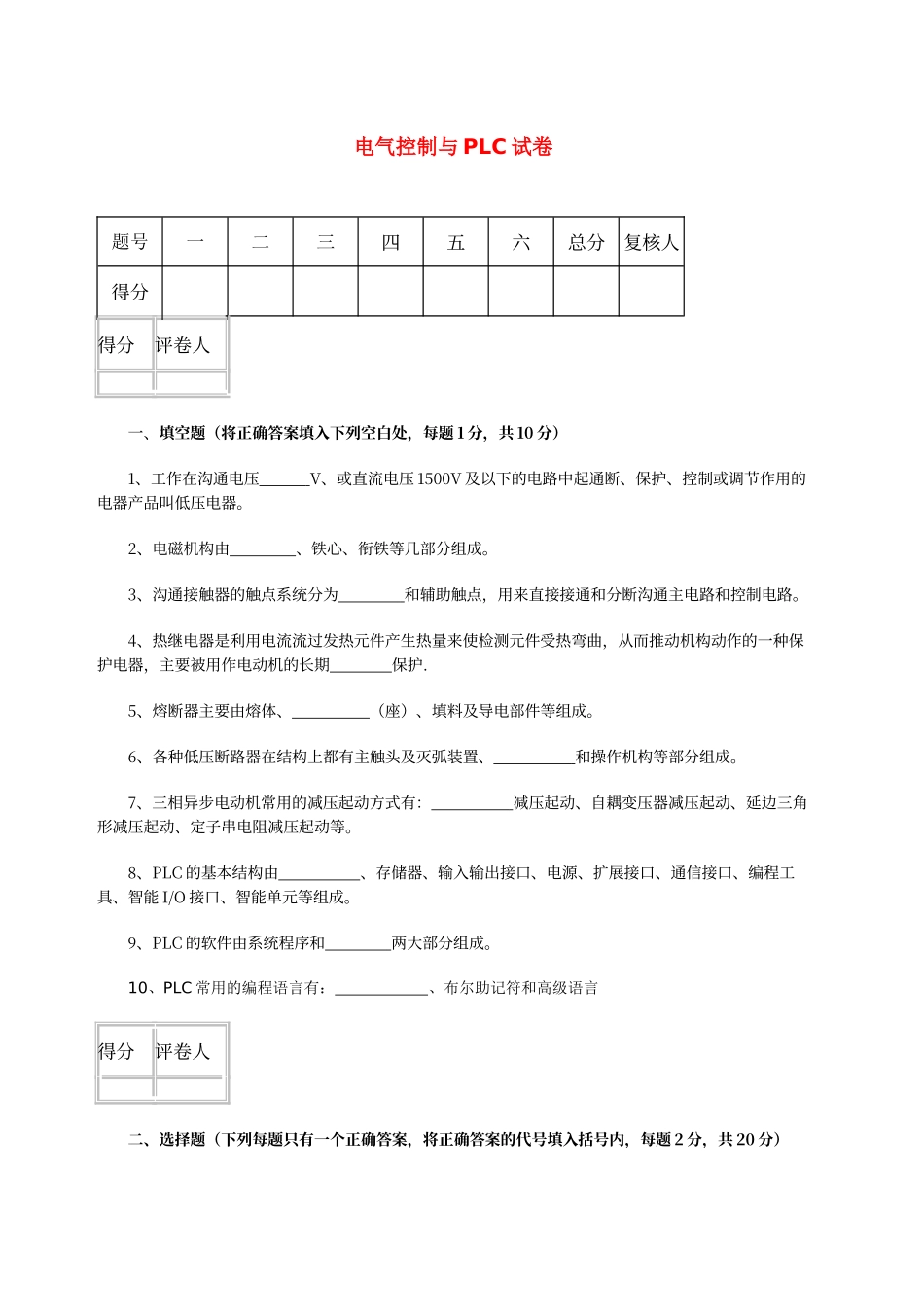

电气控制与 PLC 试卷题号一二三四五六总分复核人得分得分评卷人 一、填空题（将正确答案填入下列空白处，每题 1 分，共 10 分） 1、工作在沟通电压 V、或直流电压 1500V 及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。 2、电磁机构由 、铁心、衔铁等几部分组成。 3、沟通接触器的触点系统分为 和辅助触点，用来直接接通和分断沟通主电路和控制电路。 4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，从而推动机构动作的一种保护电器，主要被用作电动机的长期 保护. 5、熔断器主要由熔体、 （座）、填料及导电部件等组成。 6、各种低压断路器在结构上都有主触头及灭弧装置、 和操作机构等部分组成。 7、三相异步电动机常用的减压起动方式有： 减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等。 8、PLC 的基本结构由 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能 I/O 接口、智能单元等组成。 9、PLC 的软件由系统程序和 两大部分组成。 10、PLC 常用的编程语言有： 、布尔助记符和高级语言 得分评卷人 二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题 2 分，共 20 分） 1、电磁机构中，吸引线圈的作用是：（ ） A、将电能转化成磁场能量 B、将磁场能转化成电能 2、用来分断或接通主电路的是沟通接触器的（ ） A、辅助触点 B、主触点 3、电磁式沟通接触器和沟通继电器的区别是：（ ） A、沟通接触器有短路环，而继电器没有 B、沟通接触器有主、辅助触点之分，而继电器没有 C、没有区别 4、熔断器作为短路保护的电器，它是（ ）于被保护电路中的。 A、并接 B、串接 C、串接或并接都可以 5、把线圈额定电压为 220V 的中间继电器线圈误接入 380V 的沟通电源上会发生的问题是：（ ） A、中间继电器正常工作 B、中间继电器产生强烈震动 C、烧毁线圈 D、烧毁触点 6、沟通接触器的电气文字符号是：（ ） A、KA B、KT C、SB D、KM 7、熔断器的电气文字符号是：（ ） A、FU B、KM C、KA D、FR 8、下列对 PLC 软继电器的描述正确的是：（ ） A、有无数对常开和常闭触点供编程时使用 B、只有 2 对常开和常闭触点供编程时使用 C、不同型号的 PLC 的情况可能不一样 D、以上说法都不正确 9、AN 指令的作用是：（ ） A、用于单个常闭触点与前面的...
