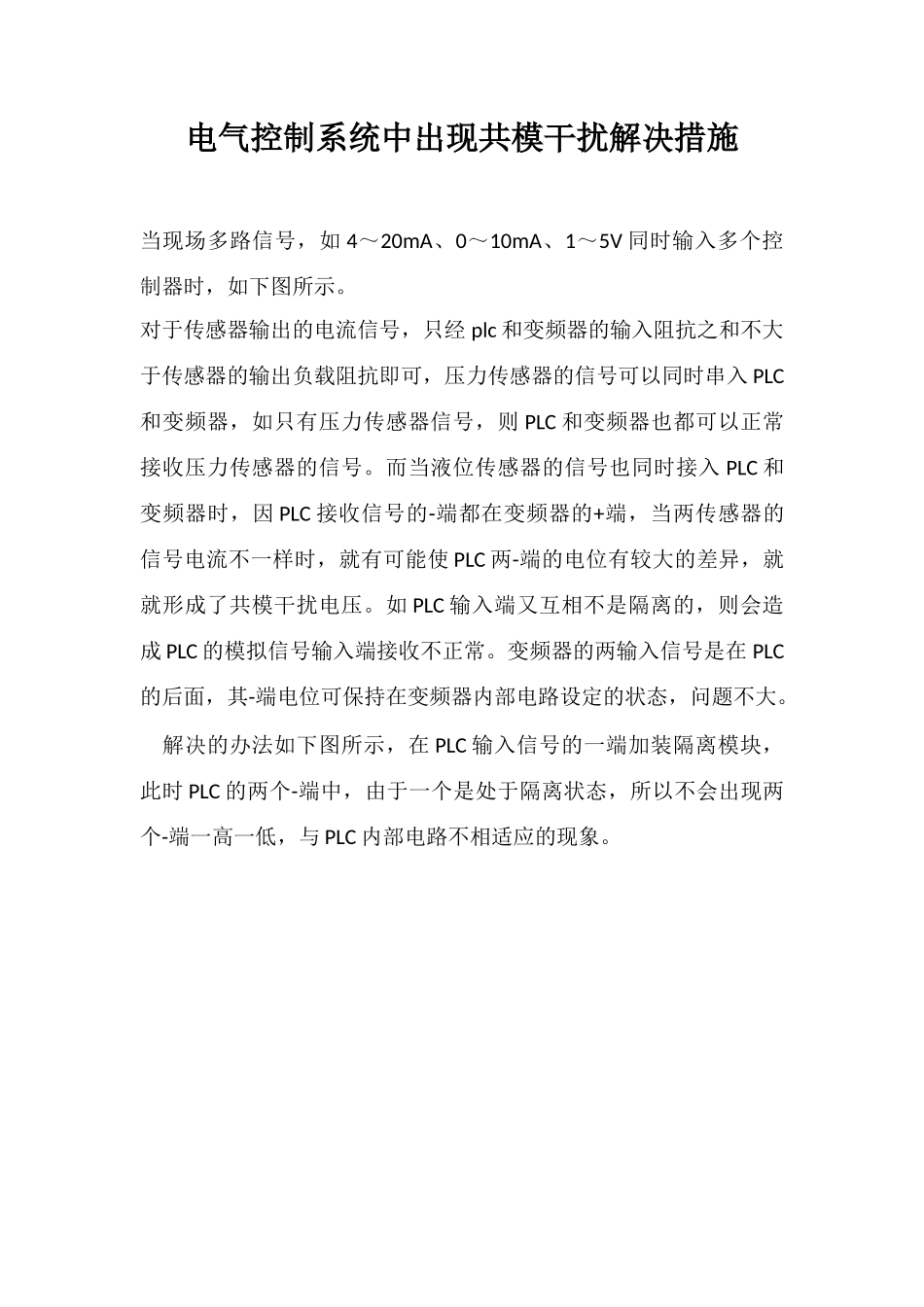

电气控制系统中出现共模干扰解决措施当现场多路信号，如 4～20mA、0～10mA、1～5V 同时输入多个控制器时，如下图所示。对于传感器输出的电流信号，只经 plc 和变频器的输入阻抗之和不大于传感器的输出负载阻抗即可，压力传感器的信号可以同时串入 PLC和变频器，如只有压力传感器信号，则 PLC 和变频器也都可以正常接收压力传感器的信号。而当液位传感器的信号也同时接入 PLC 和变频器时，因 PLC 接收信号的-端都在变频器的+端，当两传感器的信号电流不一样时，就有可能使 PLC 两-端的电位有较大的差异，就就形成了共模干扰电压。如 PLC 输入端又互相不是隔离的，则会造成 PLC 的模拟信号输入端接收不正常。变频器的两输入信号是在 PLC的后面，其-端电位可保持在变频器内部电路设定的状态，问题不大。 解决的办法如下图所示，在 PLC 输入信号的一端加装隔离模块，此时 PLC 的两个-端中，由于一个是处于隔离状态，所以不会出现两个-端一高一低，与 PLC 内部电路不相适应的现象。
