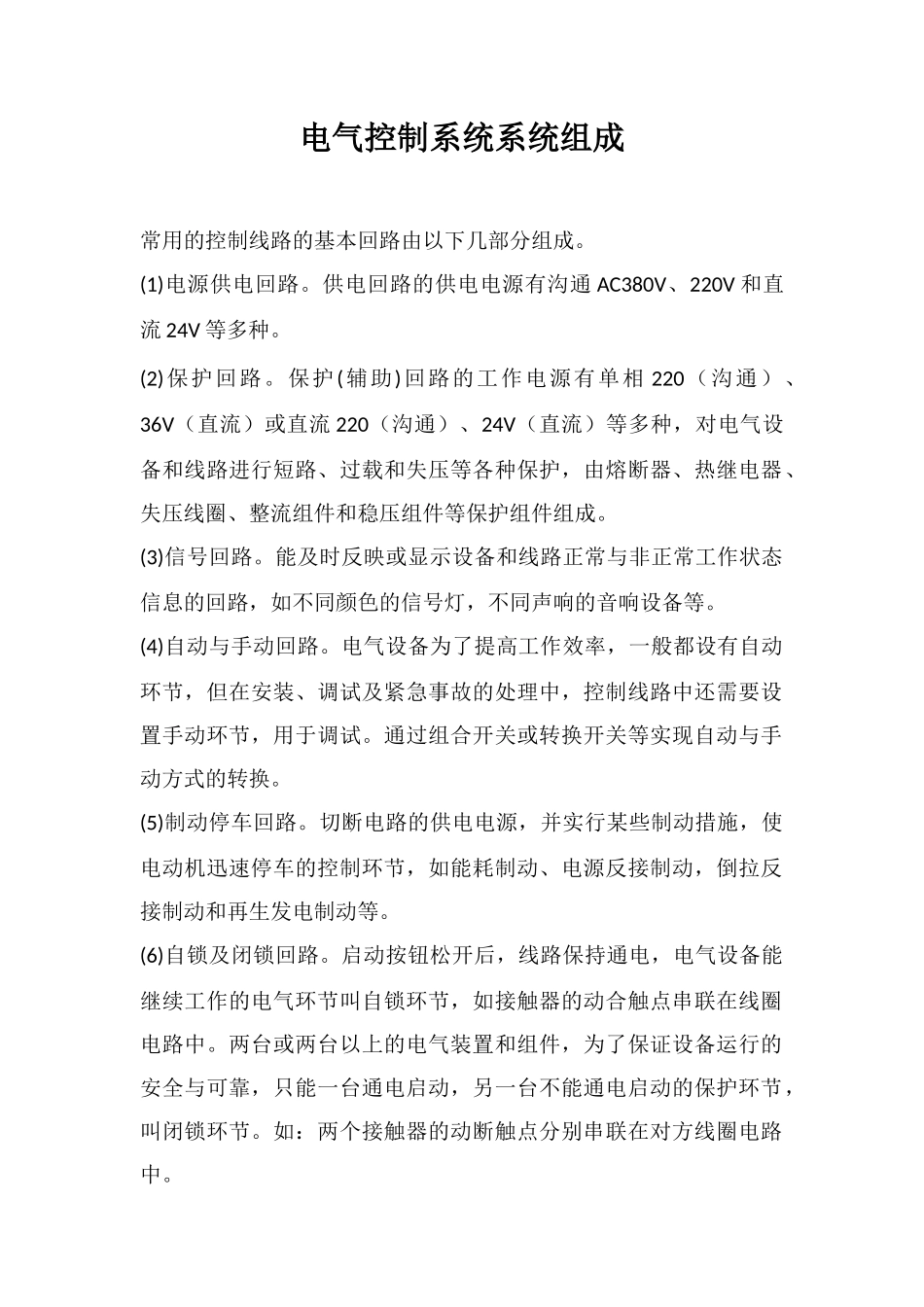

电气控制系统系统组成常用的控制线路的基本回路由以下几部分组成。(1)电源供电回路。供电回路的供电电源有沟通 AC380V、220V 和直流 24V 等多种。(2)保护回路。保护(辅助)回路的工作电源有单相 220（沟通）、36V（直流）或直流 220（沟通）、24V（直流）等多种，对电气设备和线路进行短路、过载和失压等各种保护，由熔断器、热继电器、失压线圈、整流组件和稳压组件等保护组件组成。(3)信号回路。能及时反映或显示设备和线路正常与非正常工作状态信息的回路，如不同颜色的信号灯，不同声响的音响设备等。(4)自动与手动回路。电气设备为了提高工作效率，一般都设有自动环节，但在安装、调试及紧急事故的处理中，控制线路中还需要设置手动环节，用于调试。通过组合开关或转换开关等实现自动与手动方式的转换。(5)制动停车回路。切断电路的供电电源，并实行某些制动措施，使电动机迅速停车的控制环节，如能耗制动、电源反接制动，倒拉反接制动和再生发电制动等。(6)自锁及闭锁回路。启动按钮松开后，线路保持通电，电气设备能继续工作的电气环节叫自锁环节，如接触器的动合触点串联在线圈电路中。两台或两台以上的电气装置和组件，为了保证设备运行的安全与可靠，只能一台通电启动，另一台不能通电启动的保护环节，叫闭锁环节。如：两个接触器的动断触点分别串联在对方线圈电路中。
