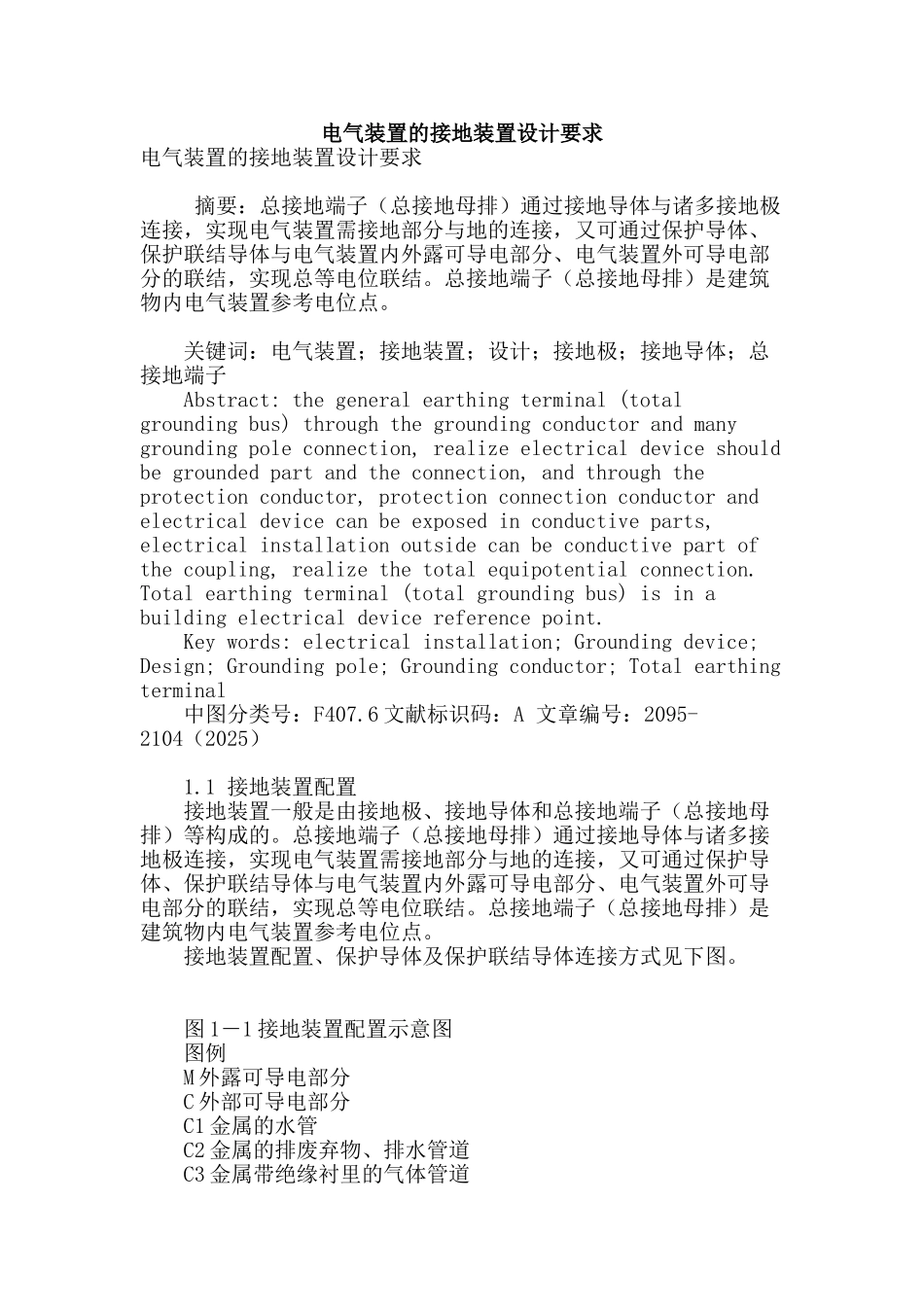

电气装置的接地装置设计要求

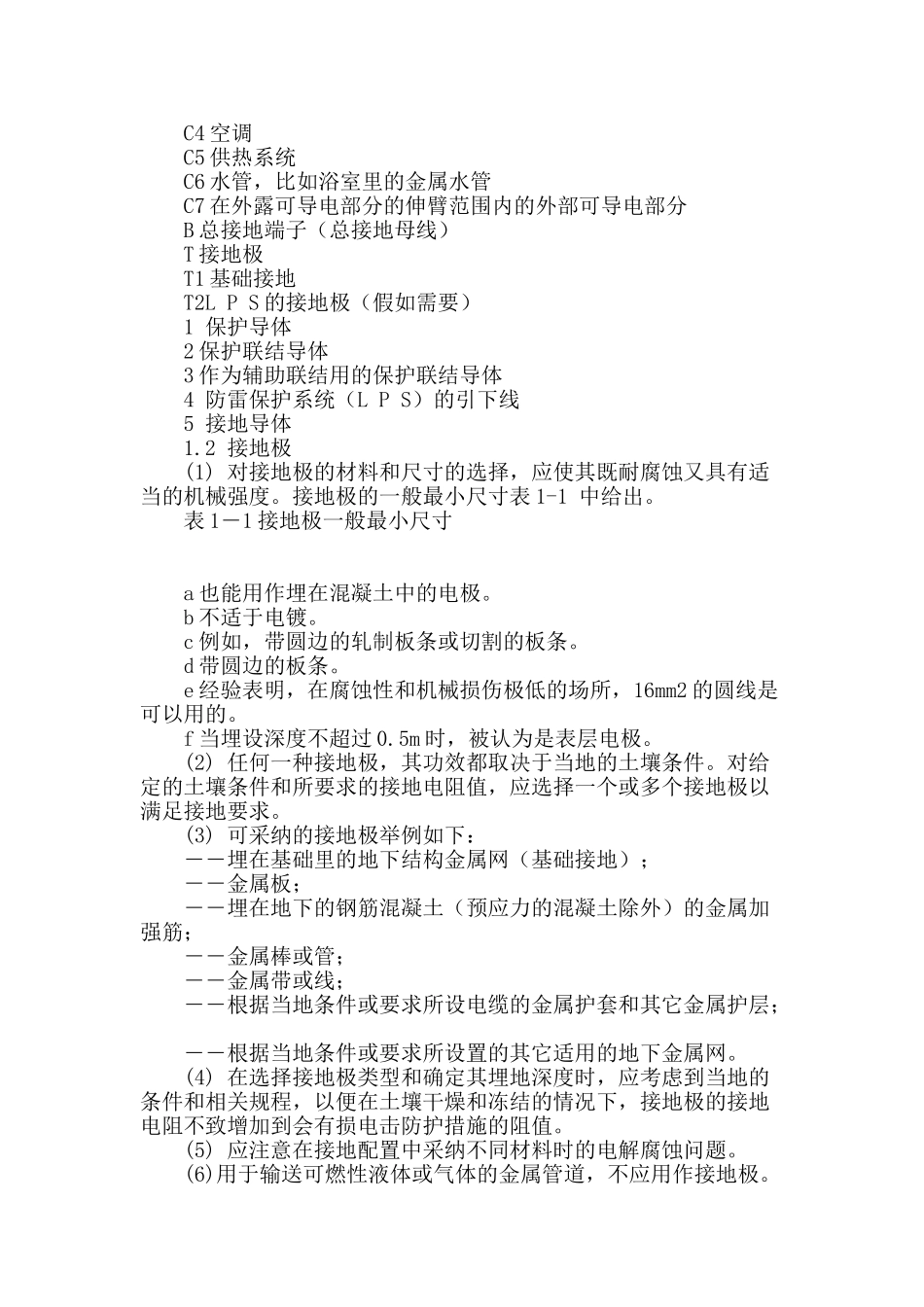

电气装置的接地装置设计要求电气装置的接地装置设计要求 摘要：总接地端子（总接地母排）通过接地导体与诸多接地极连接，实现电气装置需接地部分与地的连接，又可通过保护导体、保护联结导体与电气装置内外露可导电部分、电气装置外可导电部分的联结，实现总等电位联结。总接地端子（总接地母排）是建筑物内电气装置参考电位点。 关键词：电气装置；接地装置；设计；接地极；接地导体；总接地端子 Abstract: the general earthing terminal (total grounding bus) through the grounding conductor and many grounding pole connection, realize electrical device should be grounded part and the connection, and through the protection conductor, protection connection conductor and electrical device can be exposed in conductive parts, electrical installation outside can be conductive part of the coupling, realize the total equipotential connection. Total earthing terminal (total grounding bus) is in a building electrical device reference point. Key words: electrical installation; Grounding device; Design; Grounding pole; Grounding conductor; Total earthing terminal 中图分类号：F407.6 文献标识码：A 文章编号：2095-2104（2025） 1.1 接地装置配置 接地装置一般是由接地极、接地导体和总接地端子（总接地母排）等构成的。总接地端子（总接地母排）通过接地导体与诸多接地极连接，实现电气装置需接地部分与地的连接，又可通过保护导体、保护联结导体与电气装置内外露可导电部分、电气装置外可导电部分的联结，实现总等电位联结。总接地端子（总接地母排）是建筑物内电气装置参考电位点。 接地装置配置、保护导体及保护联结导体连接方式见下图。 图 1―1 接地装置配置示意图 图例 M 外露可导电部分 C 外部可导电部分 C1 金属的水管 C2 金属的排废弃物、排水管道 C3 金属带绝缘衬里的气体管道 C4 空调 C5 供热系统 C6 水管，比如浴室里的金属水管 C7 在外露可导电部分的伸臂范围内的外部可导电部分 B 总接地端子（总接地母线） T 接地极 T1 基础接地 T2L P S 的接地极（假如需要） 1 保护导体 2 保护联结导体 3 作为辅助联结用的保护联结导体 4 防雷保护系...
