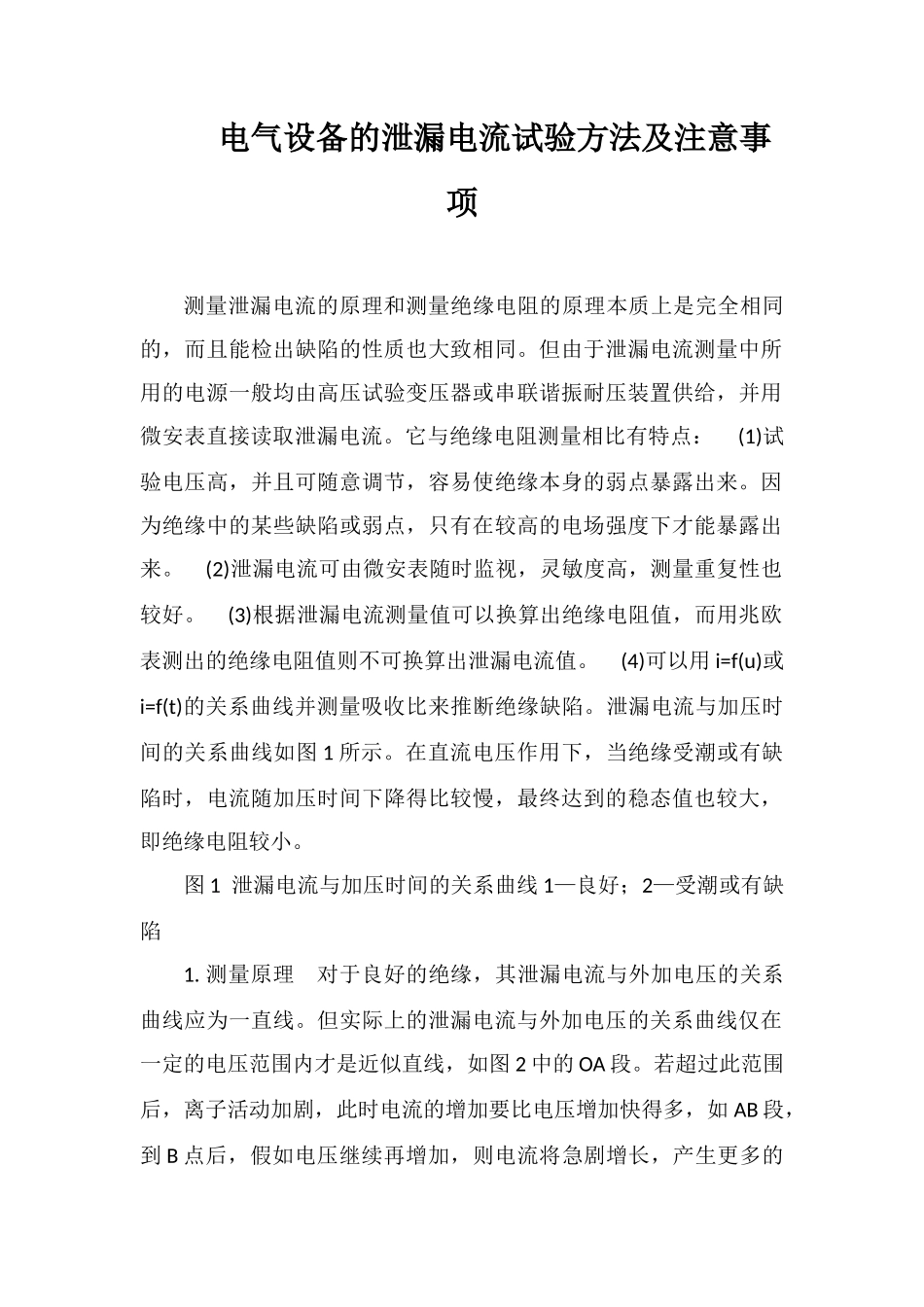

电气设备的泄漏电流试验方法及注意事项测量泄漏电流的原理和测量绝缘电阻的原理本质上是完全相同的，而且能检出缺陷的性质也大致相同。但由于泄漏电流测量中所用的电源一般均由高压试验变压器或串联谐振耐压装置供给，并用微安表直接读取泄漏电流。它与绝缘电阻测量相比有特点： (1)试验电压高，并且可随意调节，容易使绝缘本身的弱点暴露出来。因为绝缘中的某些缺陷或弱点，只有在较高的电场强度下才能暴露出来。 (2)泄漏电流可由微安表随时监视，灵敏度高，测量重复性也较好。 (3)根据泄漏电流测量值可以换算出绝缘电阻值，而用兆欧表测出的绝缘电阻值则不可换算出泄漏电流值。 (4)可以用 i=f(u)或i=f(t)的关系曲线并测量吸收比来推断绝缘缺陷。泄漏电流与加压时间的关系曲线如图 1 所示。在直流电压作用下，当绝缘受潮或有缺陷时，电流随加压时间下降得比较慢，最终达到的稳态值也较大，即绝缘电阻较小。图 1 泄漏电流与加压时间的关系曲线 1—良好；2—受潮或有缺陷1. 测量原理 对于良好的绝缘，其泄漏电流与外加电压的关系曲线应为一直线。但实际上的泄漏电流与外加电压的关系曲线仅在一定的电压范围内才是近似直线，如图 2 中的 OA 段。若超过此范围后，离子活动加剧，此时电流的增加要比电压增加快得多，如 AB 段，到 B 点后，假如电压继续再增加，则电流将急剧增长，产生更多的损耗，以致绝缘被破坏，发生击穿。在预防性试验中，测量泄漏电流时所加的电压大都在 A 点以下。图 2 绝缘的伏安特性将直流电压加到绝缘上时，其泄漏电流是不衰减的，在加压到一定时间后，微安表的读数就等于泄漏电流值。绝缘良好时，泄漏电流和电压的关系几乎呈一直线，且上升较小；绝缘受潮时，泄漏电流则上升较大；当绝缘有贯穿性缺陷时，泄漏电流将猛增，和电压的关系就不是直线了。通过泄漏电流和电压之间变化的关系曲线就可以对绝缘状态进行分析推断。图 3 泄漏电流和电压的关系曲线 图 4 泄漏电流和时间的关系曲线2. 影响测量结果的主要因素 (1)高压连接导线 由于接往被测设备的高压导线是暴露在空气中的，当其表面场强高于约 20kV/cm时，沿导线表面的空气发生电离，对地有一定的泄漏电流，这一部分电流会流过微安表，因而影响测量结果的准确度。 一般都把微安表固定在试验变压器的上端，这时就必须用屏蔽线作为引线，用金属外壳把微安表屏蔽起来。电晕虽然还照样发生，但只在屏蔽线的外层上产生电晕电流，而这一电流就...
