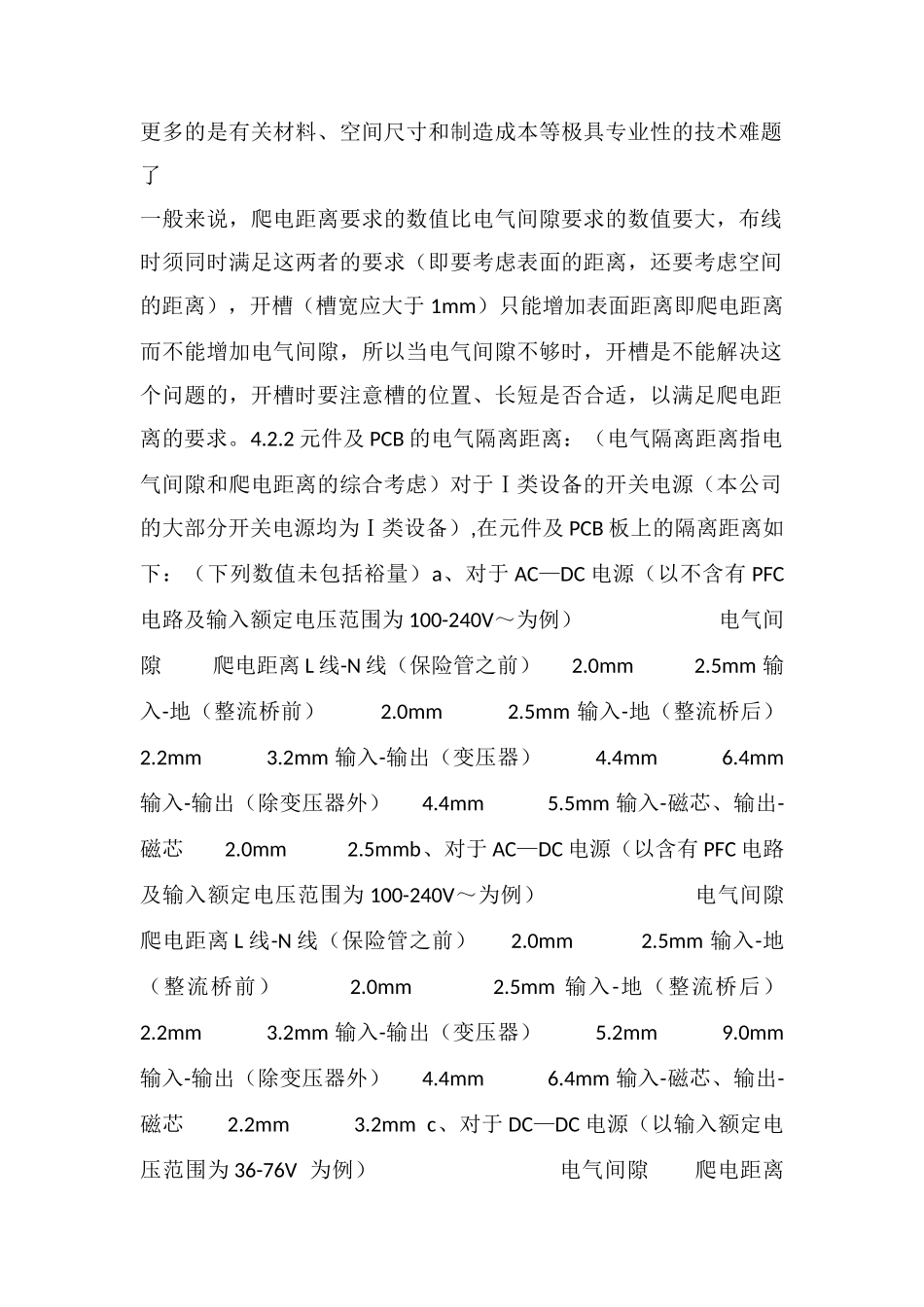

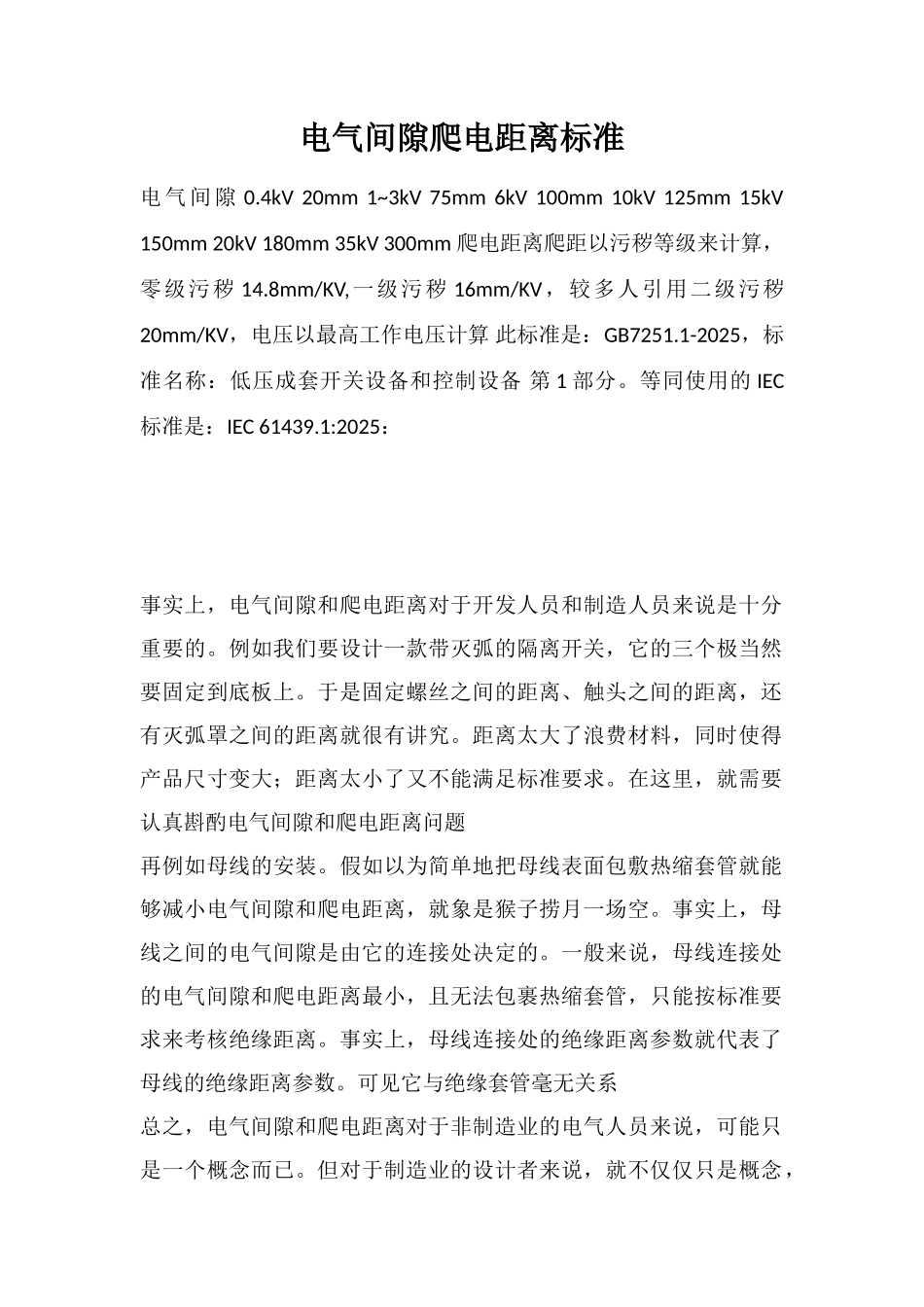

电气间隙爬电距离标准电气间隙 0.4kV 20mm 1~3kV 75mm 6kV 100mm 10kV 125mm 15kV 150mm 20kV 180mm 35kV 300mm 爬电距离爬距以污秽等级来计算，零级污秽 14.8mm/KV,一级污秽 16mm/KV，较多人引用二级污秽20mm/KV，电压以最高工作电压计算 此标准是：GB7251.1-2025，标准名称：低压成套开关设备和控制设备 第 1 部分。等同使用的 IEC标准是：IEC 61439.1:2025：事实上，电气间隙和爬电距离对于开发人员和制造人员来说是十分重要的。例如我们要设计一款带灭弧的隔离开关，它的三个极当然要固定到底板上。于是固定螺丝之间的距离、触头之间的距离，还有灭弧罩之间的距离就很有讲究。距离太大了浪费材料，同时使得产品尺寸变大；距离太小了又不能满足标准要求。在这里，就需要认真斟酌电气间隙和爬电距离问题再例如母线的安装。假如以为简单地把母线表面包敷热缩套管就能够减小电气间隙和爬电距离，就象是猴子捞月一场空。事实上，母线之间的电气间隙是由它的连接处决定的。一般来说，母线连接处的电气间隙和爬电距离最小，且无法包裹热缩套管，只能按标准要求来考核绝缘距离。事实上，母线连接处的绝缘距离参数就代表了母线的绝缘距离参数。可见它与绝缘套管毫无关系总之，电气间隙和爬电距离对于非制造业的电气人员来说，可能只是一个概念而已。但对于制造业的设计者来说，就不仅仅只是概念，更多的是有关材料、空间尺寸和制造成本等极具专业性的技术难题了一般来说，爬电距离要求的数值比电气间隙要求的数值要大，布线时须同时满足这两者的要求（即要考虑表面的距离，还要考虑空间的距离），开槽（槽宽应大于 1mm）只能增加表面距离即爬电距离而不能增加电气间隙，所以当电气间隙不够时，开槽是不能解决这个问题的，开槽时要注意槽的位置、长短是否合适，以满足爬电距离的要求。4.2.2 元件及 PCB 的电气隔离距离：（电气隔离距离指电气间隙和爬电距离的综合考虑）对于Ⅰ类设备的开关电源（本公司的大部分开关电源均为Ⅰ类设备）,在元件及 PCB 板上的隔离距离如下：（下列数值未包括裕量）a、对于 AC—DC 电源（以不含有 PFC电路及输入额定电压范围为 100-240V～为例） 电气间隙 爬电距离 L 线-N 线（保险管之前） 2.0mm 2.5mm 输入-地（整流桥前） 2.0mm 2.5mm 输入-地（整流桥后） 2.2mm 3.2mm 输入-输出（变压器） 4.4mm 6.4mm 输入-输出（除变压器外） 4.4mm 5.5mm 输入-磁芯、输出-磁芯...
